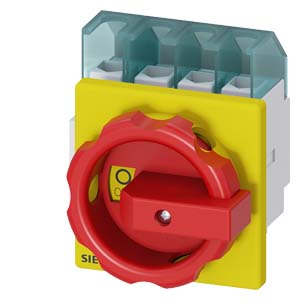

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 4- polig, Iu: 25 A, Betriebsleistung / bei AC-23 A bei 400V: 9,5 kW, Frontbefestigt, Drehantrieb, rot/gelb, 4-Loch Befestigung der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie. Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäusefür Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen. Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar. Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
Hersteller-Artikelnummer (MPN)
3LD21031TL53
Anzahl der Schalter
1
Geeignet für Zwischenbau
nein
Schutzart (NEMA)
sonstige
Ausführung als Hauptschalter
ja
Geeignet für Frontbefestigung 4-Loch
ja
Tiefe
93 mm
Anschlussart Hauptstromkreis
Rahmenklemme
Geeignet für Frontbefestigung Zentral
nein
Schutzart (IP), frontseitig
IP65
Mit vormontierter Verkabelung
nein
Höhe
84 mm
Gerätebauart
Einbaugerät Festeinbautechnik
Geeignet für Bodenmontage
nein
Motorantrieb optional
nein
Geeignet für Verteilereinbau
nein
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Spannungsauslöser optional
nein
Ausführung als Sicherheitsschalter
ja
Ausführung des Betätigungselements
kurzer Drehgriff
Bemessungsdauerstrom bei AC-21, 400 V
25 A
Ausführung als Wendeschalter
nein
Bemessungsdauerstrom bei AC-23, 400 V
20 A
Bemessungsbetriebsleistung bei AC-3, 400 V
8 kW
Ausführung als Wartungs-/Reparaturschalter
ja
Bemessungskurzzeitstromfestigkeit Icw
640 kA
Motorantrieb integriert
nein
Verriegelbar
ja
Breite in Teilungseinheiten
4
Ausführung als NOT-AUS-Einrichtung
ja
Bemessungsdauerstrom Iu
25 A
Farbe des Betätigungselements
rot
Polzahl
4
Bemessungsbetriebsleistung bei AC-23, 400 V
10 kW
Breite
67 mm
Hersteller: Siemens Siemens AG Digital Industries Deutschland Siemenspromenade 2 DE 91058 Erlangen contact@siemens.com Webseite: www.siemens.de/industry
