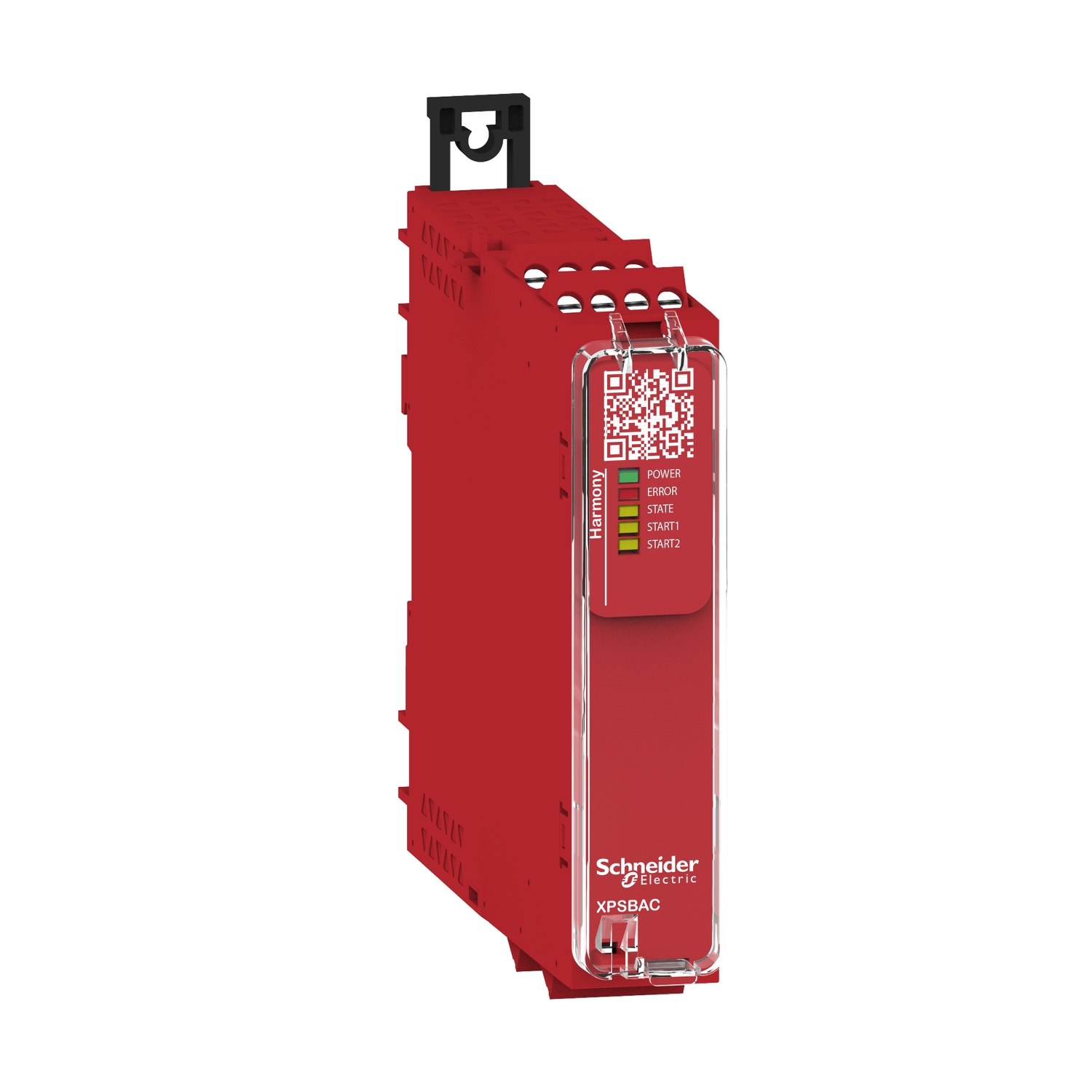

Die Sicherheitsrelais Harmony XPS Basic realisieren grundlegende Sicherheitsfunktionen. Dabei stehen klassische Funktionen und einfache Bedienbarkeit mit vielen Schaltkontakten im Vordergrund. Es läßt sich ohne Einstellung direkt betreiben und verfügt über eine realisierbare Sicherheitsfunktion. Dazu werden die mechanischen Öffner-Kontakte von Not-Aus/Halt-Tastern, Positions- oder Seilzugschaltern in den Versorgungskreis des Sicherheitsrelais eingebunden. Somit kann die Sicherheitsfunktion in ein- oder zweikanaliger (redundanter) Ausführung realisiert werden. Für die Startfunktion stehen der automatische, manuelle oder überwachte Start an separaten Eingängen zur Verfügung. Dieses Sicherheitsschaltgerät verfügt als Ausgang über 4 sichere Relais-Schließerkontakte und 2 Relais-Öffnerkontakte. Die Versorgungsspannung beträgt 24 VAC sowie 24 VDC und die Anschlüsse erfolgen über abziehbare Schraubklemmen. Anwendung bis zum Sicherheitsniveau PL e in Kategorie 4 oder SIL3 lassen sich realisieren. Die Montage erfolgt durch aufrasten auf eine Hutschiene oder per Schraubbefestigung auf Montageplatten. Vielfältige Zulassungen ermöglichen den internationalen Einsatz. Zur Unterstützung Ihrer Nachhaltigkeitsziele werden detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft bereitgestellt.
Hersteller-Artikelnummer (MPN)
XPSBAC14AP
Höhe
100 mm
Ausführung des elektrischen Anschlusses
Schraubanschluss
Geeignet zur Überwachung von Magnetschaltern
nein
Spannungsart der Versorgungsspannung
DC
Performance Level nach EN ISO 13849-1
Level e
SIL nach IEC 61508
3
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen
nein
Mit Mutingfunktion
nein
Mit Zulassung nach UL
nein
Bemessungsschaltstrom
1,1 A
Leistungsaufnahme
1,1 W
Steuerspannungsart 1
DC
Steuerspannung 1
24 V
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet
5
Geeignet zur Überwachung von Näherungsschaltern
nein
Mit abnehmbaren Klemmen
ja
Versorgungsspannung bei DC
24 V
Steuerspannung 2
24 V
Mit Rückführkreis
ja
Tragschienenmontage möglich
ja
Spannungsart der Betriebsspannung
DC
Mit Zulassung für BG BIA
nein
Ausführung
Grundgerät
Mit Starteingang
ja
Sicherheitstyp nach IEC 61496-1
4
Betriebsspannung bei DC
24 V
Versorgungsspannung bei AC 50 Hz
24 V
Geeignet zur Überwachung von taktilen Sensoren
nein
Tiefe
120 mm
Breite
22,5 mm
Geeignet zur Überwachung von Positionsschaltern
ja
Geeignet zur Überwachung von NOT-AUS-Kreisen
ja
Mit TÜV-Zulassung
ja
Auswertung der Eingänge
zweikanalig
Versorgungsspannung bei AC 60 Hz
24 V
Geeignet zur Überwachung von Ventilen
nein
Steuerspannungsart 2
DC
Hersteller: Schneider Electric Schneider Electric GmbH Gothaer Str. 29 DE 40880 Ratingen de-gh@se.com Webseite: www.schneider-electric.de
