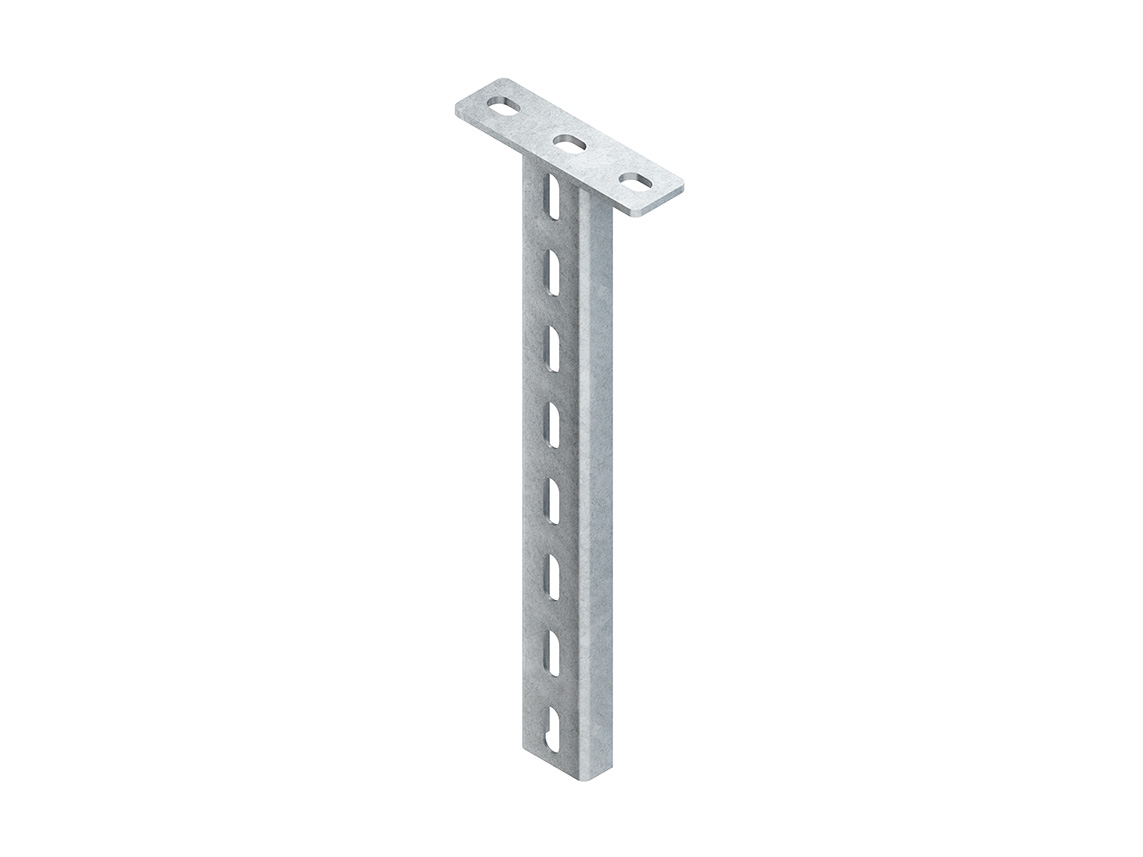

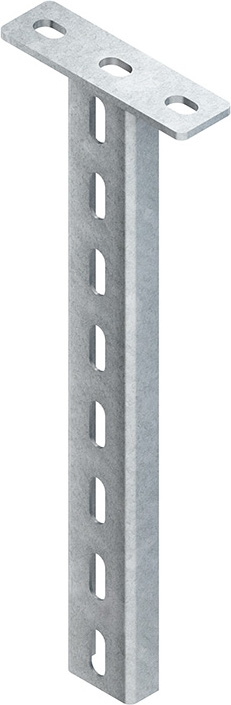

Hängestiel, U-Profil mit angeschweißter Kopfplatte, System HUF 50/... E3, für Ausleger zur ein- und beidseitigen Verlegung, beidseitige Anordnung der Ausleger horizontal auf gleicher Höhe mittels Distanzstück UD 24 E3 möglich. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. VDE zertifiziert! für Ausleger : KTUM... E3 bis 400 mm Länge Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 40 x 4 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil : 50 x 22 x 2 mm Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 604 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304
Hersteller-Artikelnummer (MPN)
HUF 50/600 E3
Ausführung
U-Profil
Profilbreite
50 mm
Oberflächenschutz
sonstige
Tragfähigkeit
2 kN
Profilhöhe
50 mm
Rostfreier Stahl, gebeizt
ja
Länge
604 mm
Geeignet für Funktionserhalt
nein
Werkstoff
rostfreier Stahl
Gewicht
0,9131 kg
Einsatztemperatur
-20..120 °C
Werkstoffgüte
Edelstahl 304 (V2A)
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
