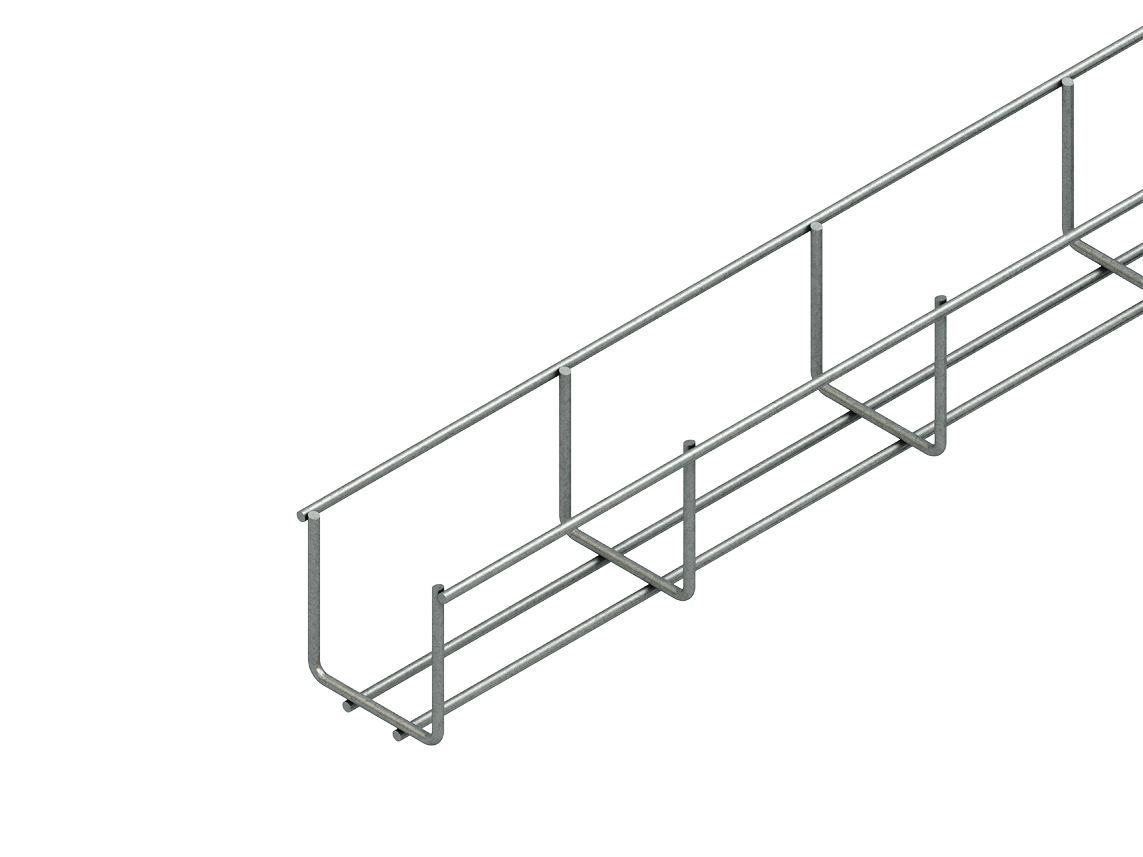

Mini-Gitterrinne nach DIN IEC 61537, U-förmig, aus Stahldrähten, punktgeschweißt. Stoßstellenverbinder bitte gesondert bestellen. Abmessungen (ca. Maße) Nennmaße Höhe H (außen) x Breite B (außen) : 60 x 60 mm Längsdraht-Ø : 3,5 mm Bodenlängsdrahtabstand : 20 mm Querdraht-Ø : 3,5 mm Querdrahtabstand : 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 2438 mm² geeignete Verbinder : 2 x GRVS 4 E3 je Lieferlänge Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304
Hersteller-Artikelnummer (MPN)
GR 60.060 E3
Integrierte Trennwand
ohne
Ausführung
ohne Verbinder
Länge
3000 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m
170 N/m
Werkstoffgüte
Edelstahl 304 (1.4301)
Art der Verbindung
geschraubt
Geeignet für Funktionserhalt
nein
Höhe
60 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m
65 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m
110 N/m
Drahtdurchmesser Querseite
3,5 mm
Profilform
U-Form
Einsatztemperatur
-20..120 °C
Drahtdurchmesser Längsseite
3,5 mm
Werkstoff
rostfreier Stahl
Breite
60 mm
Oberflächenschutz
sonstige
Arbeitslänge
3000 mm
Gewicht
0,4256 kg/m
Nutzbarer Querschnitt
2438 mm²
Belastungstesttyp nach IEC 61537
Typ II
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
