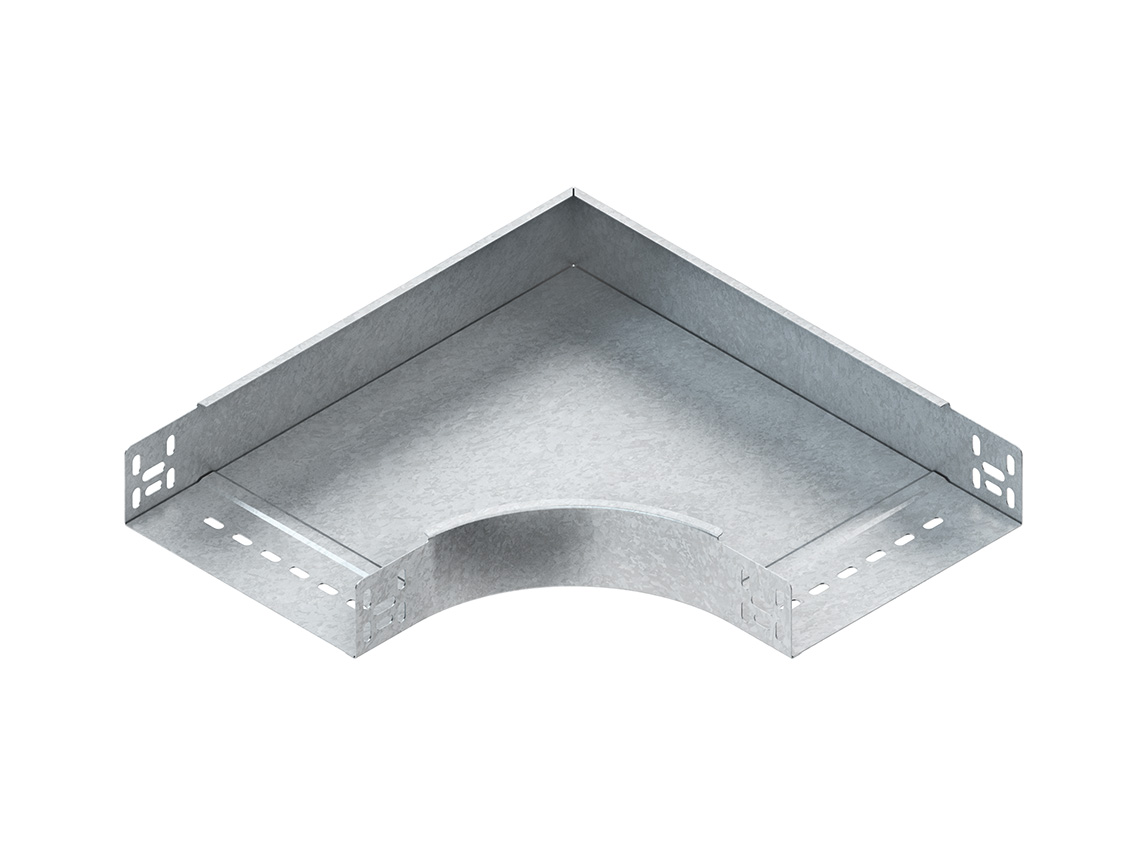

Bogen 90°, mit ungelochten Seitenholmen, jedoch mit Verbinderlochung für den Anschluss, mit integrierten Stoßstellenverbindern und zusätzlicher Befestigungslochung im Bodenblech, zur Herstellung von horizontalen 90° Eckverbindungen, einschließlich anteilmäßigem Befestigungszubehör. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Kabelrinnen mit 60 mm Kantenhöhe Abmessungen (ca. Maße) Höhe H x Breite B (innen) : 60 x 202 mm Innenholmradius R : 138 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Hersteller-Artikelnummer (MPN)
RES 60.200
Mit Oberteil
nein
Für Verbindung mit Schrauben
ja
Geeignet für Kabelrinnenhöhe
60 mm
Bauform
Bogen starr
Ausführung
integrierter Verbinder
Werkstoff
Stahl
Geeignet für Kabelrinnenbreite
200 mm
Rostfreier Stahl, gebeizt
nein
Oberflächenschutz
bandverzinkt
Geeignet für Funktionserhalt
ja
Materialstärke
0,9 mm
Für schraubenlose Verbindung
nein
Farbe
Zink
Werkstoffgüte
sonstige
Innenradius
138 mm
Seitenlochung
nein
Winkel
90°
Einsatztemperatur
-20..120 °C
Bogenausführung
glatter Bogen
Montagelochung im Boden
nein
NATO-Lochbild
nein
Richtungsänderung
horizontal
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
