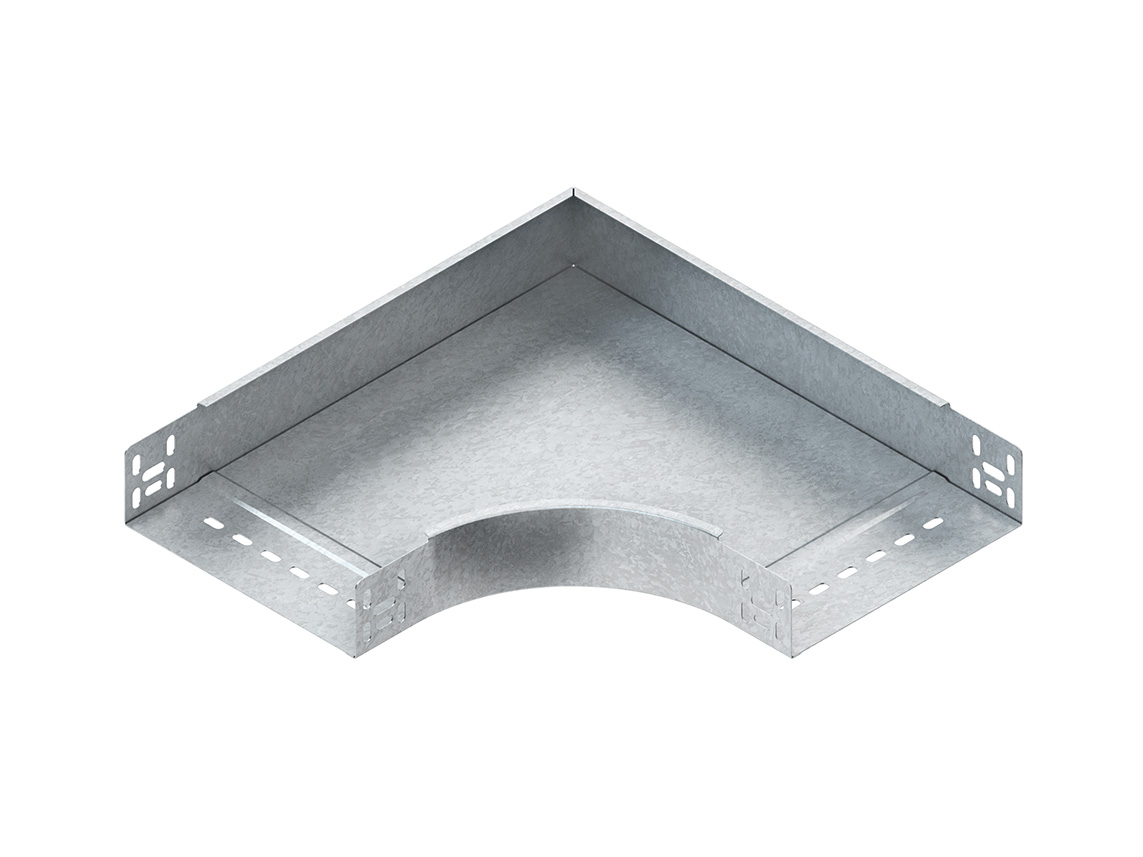

Bogen 90°, mit ungelochten Seitenholmen, jedoch mit Verbinderlochung für den Anschluss, mit integrierten Stoßstellenverbindern und zusätzlicher Befestigungslochung im Bodenblech, zur Herstellung von horizontalen 90° Eckverbindungen, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Kabelrinnen mit 60 mm Kantenhöhe Abmessungen (ca. Maße) Höhe H x Breite B (innen) : 60 x 102 mm Innenholmradius R : 138 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Hersteller-Artikelnummer (MPN)
RES 60.100 F
NATO-Lochbild
nein
Bogenausführung
glatter Bogen
Seitenlochung
nein
Farbe
Zink
Geeignet für Kabelrinnenbreite
100 mm
Einsatztemperatur
-20..120 °C
Ausführung
integrierter Verbinder
Rostfreier Stahl, gebeizt
nein
Geeignet für Kabelrinnenhöhe
60 mm
Bauform
Bogen starr
Für Verbindung mit Schrauben
ja
Geeignet für Funktionserhalt
ja
Werkstoffgüte
sonstige
Materialstärke
0,9 mm
Oberflächenschutz
feuerverzinkt
Mit Oberteil
nein
Winkel
90°
Für schraubenlose Verbindung
nein
Innenradius
138 mm
Richtungsänderung
horizontal
Montagelochung im Boden
nein
Werkstoff
Stahl
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
