Produktinformationen

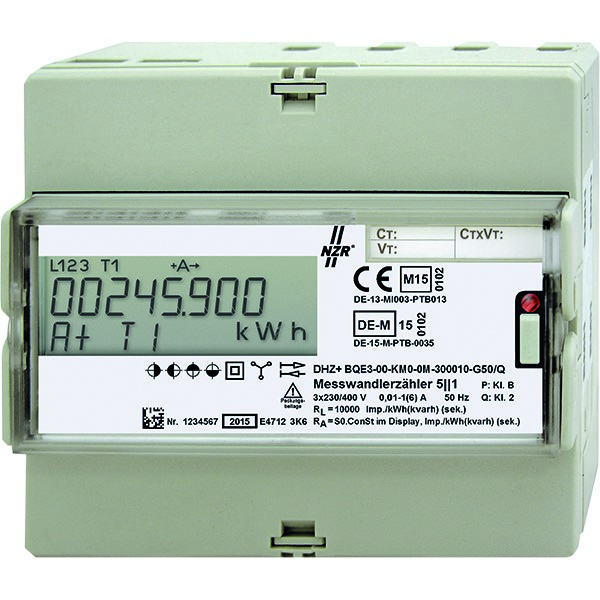

Digitaler 1-Tarif-Zähler für das 3-Leiter-Drehstromnetz für Lieferung und Bezug und Wirk- und Blindenergie mit M-BUS und 2xS0-Impulsausgang mit Lastprofil für Hutschienenmontage. Der DHZ+ ist ein digitaler 1-Tarifzähler zur Messung von positiver (Bezug) und negativer (Lieferung) Wirkenergie und Blindenergie in 4-Leiternetzen. Digitaler Drehstromzähler für Wandleranschluss. Displayanzeige für: Energiewert, Displaytest, Wandlerkonstanten, Impulskonstante, Impulslänge, Leistung, Spannung, Strom, Momentanwerte, Leistungsfaktor und Frequenz, Bedientaste zur Displayumschaltung und Geräteparametrierung, Installationsfehlererkennung, 2 x Impulsausgang in OptoMOSFET-Ausführung, max. 250V AC/DC 100mA (erfüllt S0 Spezifikation) kWh, Impulsfaktor und Impulslänge einstellbar, M-BUS Scnittstelle, Wandlerverhältnis einstellbar, Montage auf Tragschiene gem. EN 50022 (TS 35). EG Baumusterprüfbescheinigung für Wirkenergie nach Richtlinie 2004/22/EG (MID = Measurement Instruments Directive). Achtung! Änderungen der Impulsausgänge und Einstellen des Wandlerverhältnisses ist bei geeichten/MID-konformitätsbewerteten Zählern nur einmal nach der Installation möglich. Der Zähler muss danach vom Messgeräteverwender verriegelt werden. M-Bus Schnittstelle EN 13757-2, -3, Adressierung: Primäradresse = 0 (über Aufruftaste änderbar), Sekundäradresse = Seriennummer (über Aufruftaste änderbar), Baudraten: max. 9.600 Baud (über Aufruftaste änderbar), Datenübertragung Herstelleridentifikation, Status, Energiezählwerk, Momentanleistung, Medium. Diese DHZ+ Zählerserie ist auch in anderen Ausführungen lieferbar, wie z.B. für Systeme in 2-Leiter / 3-Leiter / 4-Leiter und Spannungen (U) wie 1 x 230 V, 3 x 100 V, 3 x 230 V, 3 x 400 V, 3 x 500 V, 3 x 58 / 100 V und mit diversen anderen Schnittstellen. Bitte erfragen Sie die entsprechende Artikelnummer im Werk. Technische Daten, System 4-Leiter, Spannung (U) 3x230V, Strom (I) 1(6) A, in 4-Quadranten Ausführung, Frequenz (f) 50 Hz, Anzeige 3-zeilig- Hersteller-Artikelnummer (MPN)
- 59320204
- Impulsart
- S0
- Geeicht
- ja
- EDL40-Signatur
- nein
- Tarifsteuerung
- intern
- Nennspannung (Un) L-L
- 230 V
- Ausführung
- Messwandler
- Zählertyp
- elektronisch
- Anzeigeart
- digital
- Energieart
- Wirk- und Blindleistung
- Mit Sperrcode
- nein
- Ausführung der Schnittstelle
- sonstige
- Tarifausführung
- Eintarif
- Impulsrate
- 1000 Imp/kWh (kvarh)
- Zulassung
- Measuring Instruments Directive
- Breite
- 120 mm
- Nennspannung (Un) N-L
- 230 V
- Geeignet für
- Bezug/Lieferung
- Höhe
- 100 mm
- Schutzart (IP)
- IP20
- Breite in Teilungseinheiten
- 6
- Genauigkeitsklasse
- B
- Schutzart (NEMA)
- sonstige
- Rücklaufsperre
- nein
- Nennstrom (In)
- 5 A
- Maximalstrom (Imax)
- 6 A
- Montageart
- REG
- Tiefe
- 80 mm
- Polart
- Vierleiter
- Frequenz
- 50 Hz
- Impulsausgang
- elektrisch
- Messungsart Lastgang
- nein
- Anzahl der Stellen
- 8
-
Hersteller: NZR
NZR Nordwestdt.Zählerrevision
Ing.A.Knemeyer GmbH & Co.KG
Heideweg 33
DE 49196 Bad Laer
info@nzr.de
Webseite: www.nzr.de
