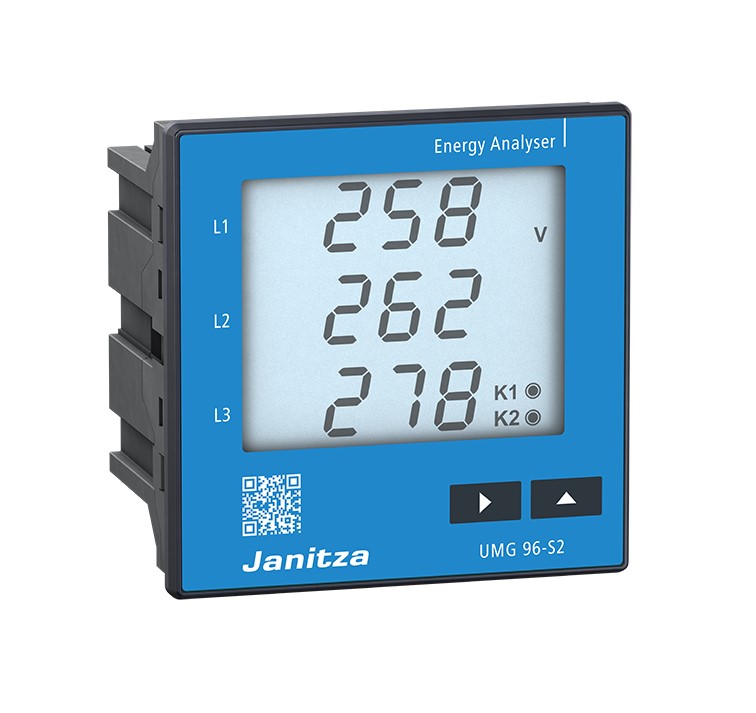

Energiemessgerät UMG 96-S2 mit Hintergrundbeleuchtung Fronttafeleinbaugerät, 96 x 96 x 48 mm (BxHxT) Versorgungsspannung: 90 V - 265 V (50/60) Hz oder 90 V - 250 V DC Installationskategorie: 300 V CAT III Messung in TN- und TT-Netzen Messung von Oberschwingungen bis zur 15. 4 Spannungsmesseingänge: Messkategorie: 300 V CAT III Messung in 3-Phasen 4-Leitersystemen bis 230 V / 400 V (+-10%) nach IEC 3 Strommesseingänge: Messkategorie: 300V CAT II Nennstrom 5A / 1A einstellbar Strommessbereich: 0,5 mA... 6 A Auflösung: 1 mA Peripherie: 1 Impulsausgang 1x RS485 (Modbus RTU) Zubehör (inklusiv): 33.03.372 Installationsanleitung inkl. Sicherheitshinweise und "Software-GridVis" Schnelleinstieg 29.01.036 Befestigungsklammern (bereits am Gerät vormontiert) 52.00.008 RS485-Abschlusswiderstand 120 Ohm Programmiersoftware "GridVis Essential" download: www.janitza.de/gridvis-download.html
Hersteller-Artikelnummer (MPN)
5234002
Unterstützt Protokoll für PROFIBUS
nein
Schutzart (IP), frontseitig
Mit Dichtung (Artikelnummer 2901065) IP54
Display
LCD
Anzahl der Spannungsmesseingänge
3
Ausführung
Messwandler
Tiefe
42 mm
Frequenzmesser
ja
Blindleistungsmesser
ja
Strommessgerät
ja
Phasenwinkel (cos phi)
ja
Höhe
96 mm
Scheinleistung
ja
Montageart
Frontmontage
Wirkleistungsmessgerät
ja
Unterstützt Protokoll für MODBUS
Modbus RTU
Oberschwingungsmessung
15. Harmonische
Versorgungsspannung AC 50 Hz
90..265 V
Anzahl der Strommesseingänge
3
Maximalstrom (Imax)
6 A
Leistungsfaktor
ja
Spannungsart der Versorgungsspannung
AC/DC
Anzahl der digitalen Ausgänge
1
Mit Drehzahlmesser
nein
Voltmeter
ja
Unterstützt Protokoll für PROFINET IO
nein
Breite
97 mm
Mit Kommunikationsschnittstelle RS-485
ja
Versorgungsspannung DC
90..250 V
Messwertspeicher
nein
Hersteller: Janitza Janitza electronics GmbH Vor dem Polstück 6 DE 35633 Lahnau auftraege@janitza.de Webseite: www.janitza.de
