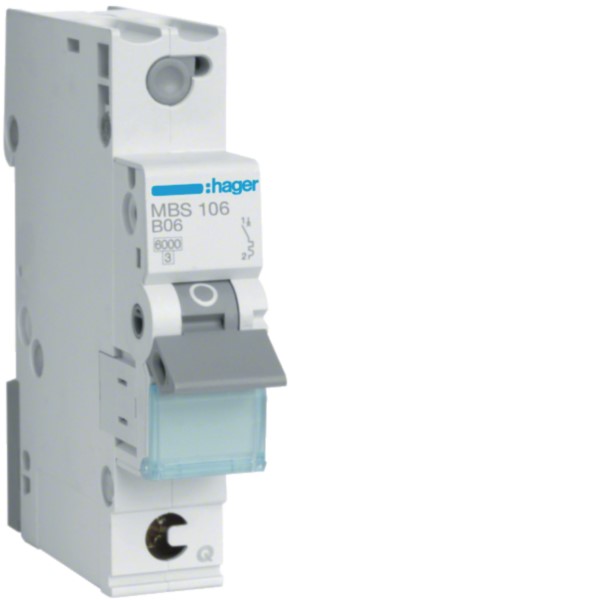

Die QuickConnect-Klemme des Leitungsschutzschalters MBS106 ist am Abgang bis 16 A und am Zugang für die Verschienung bis 63 A ausgelegt. Der Schalter arbeitet 1-polig bei 6 A Nennstrom mit B-Charakteristik, abgeschaltet werden Kurzschlussströme bis 6 kA nach DIN EN 60898-1. Der zeitverzögerte thermische Auslöser deckt Überlast ab, der elektromagnetische Kurzschlüsse.
Hersteller-Artikelnummer (MPN)
MBS106
Unterputzmontage
ja
Anschließbarer Leiterquerschnitt mehrdrähtig
1..25 mm²
Verlustleistung
1,3 W
Überspannungskategorie
3
Anschließbarer Leiterquerschnitt eindrähtig
1..35 mm²
Spannungsart
AC
Explosionsgeschützt
nein
Anzahl der abgesicherten Pole
1
Bemessungsspannung
400 V
Bemessungsstrom
6 A
Schutzart (IP)
IP20
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
10 kA
Mitschaltender Neutralleiter
nein
Energiebegrenzungsklasse
3
Bemessungsisolationsspannung Ui
500 V
Breite in Teilungseinheiten
1
Auslösecharakteristik
B
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
