In Innenräumen, Kabelkanälen, im Freien und im Erdreich für Kraftwerke, Industrie- und Schaltanlagen sowie in Ortsnetzen, wenn ein erhöhter Schutz (mechanischer Schutz gegen Berührungsspannungen im Falle einer Beschädigung) erforderlich ist. Der konzentrische Leiter bietet einen Berührungsschutz bei mechanischen Beschädigungen. Er darf nicht als N-Leiter verwendet werden.
Hersteller-Artikelnummer (MPN)

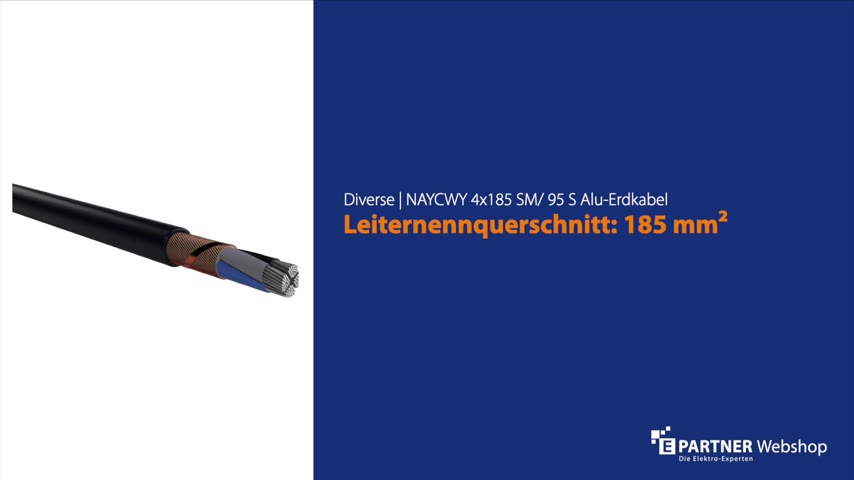

NAYCWY 4x185 SM/95 S
Leiternennquerschnitt
185 mm²
Konzentrischer Leiter
Kupfer
Mantel-Farbe
schwarz
Schirm
nein
Ader-Kennzeichnung
Farbe
Zul. Kabelaußentemperatur bei Montage/Handling
-5..70 °C
Leiter-Klasse
Kl.2 = mehrdrähtig
Nennspannung U0
0,6 kV
Nennspannung U
1 kV
Beidraht
nein
Mantelmaterial
Polyvinylchlorid (PVC)
Außendurchmesser ca.
56 mm
Bleimantel
nein
Leiter-Form
sektorförmig
Leiter-Material
Aluminium
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
-40..70 °C
Schnittware
ja
Konzentrischer Leiter-Nennquerschnitt
95 mm²
Gewicht
5000 kg/km
Ader-Zahl
4
Zul. max. Leitertemperatur
70 °C
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
