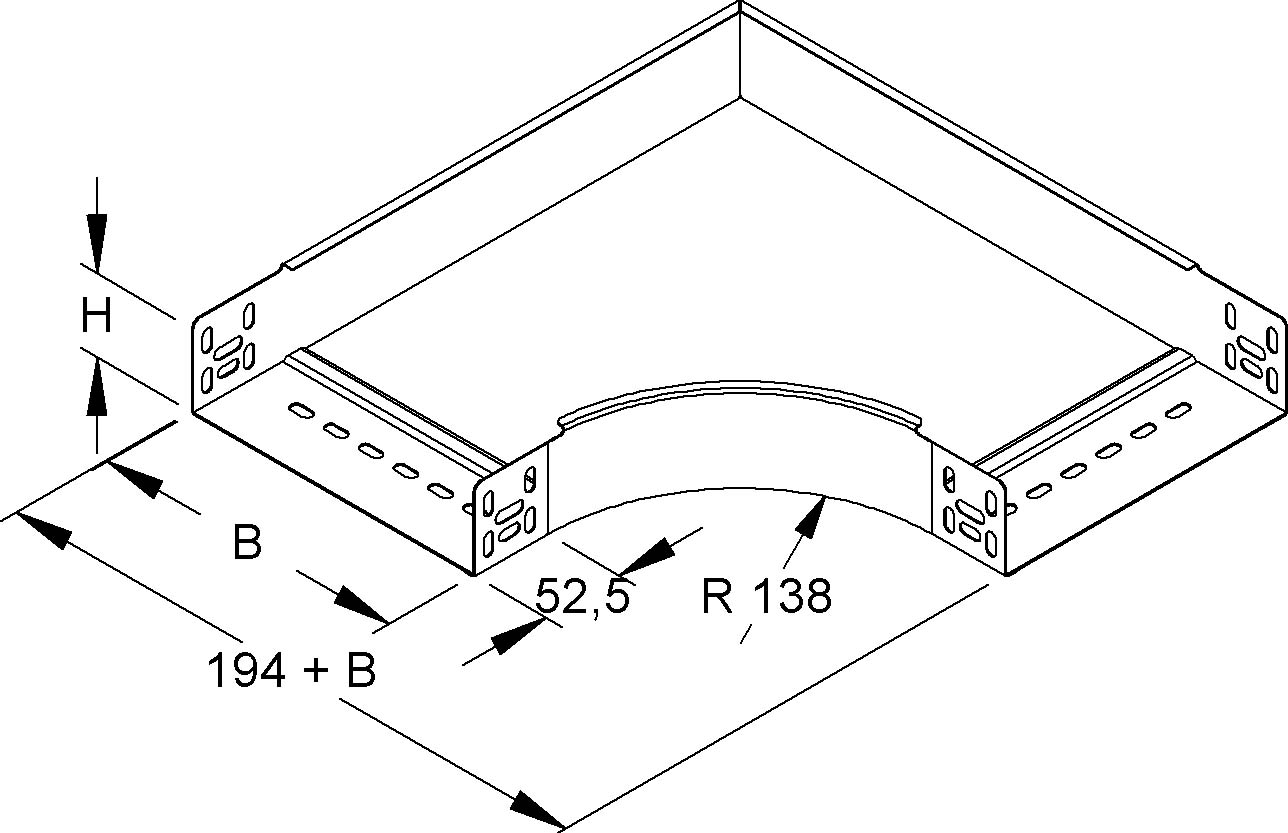

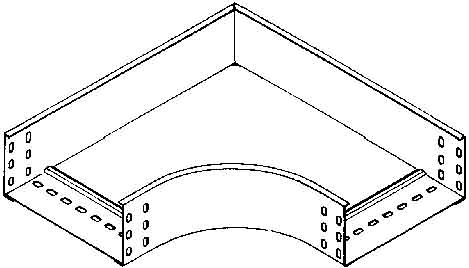

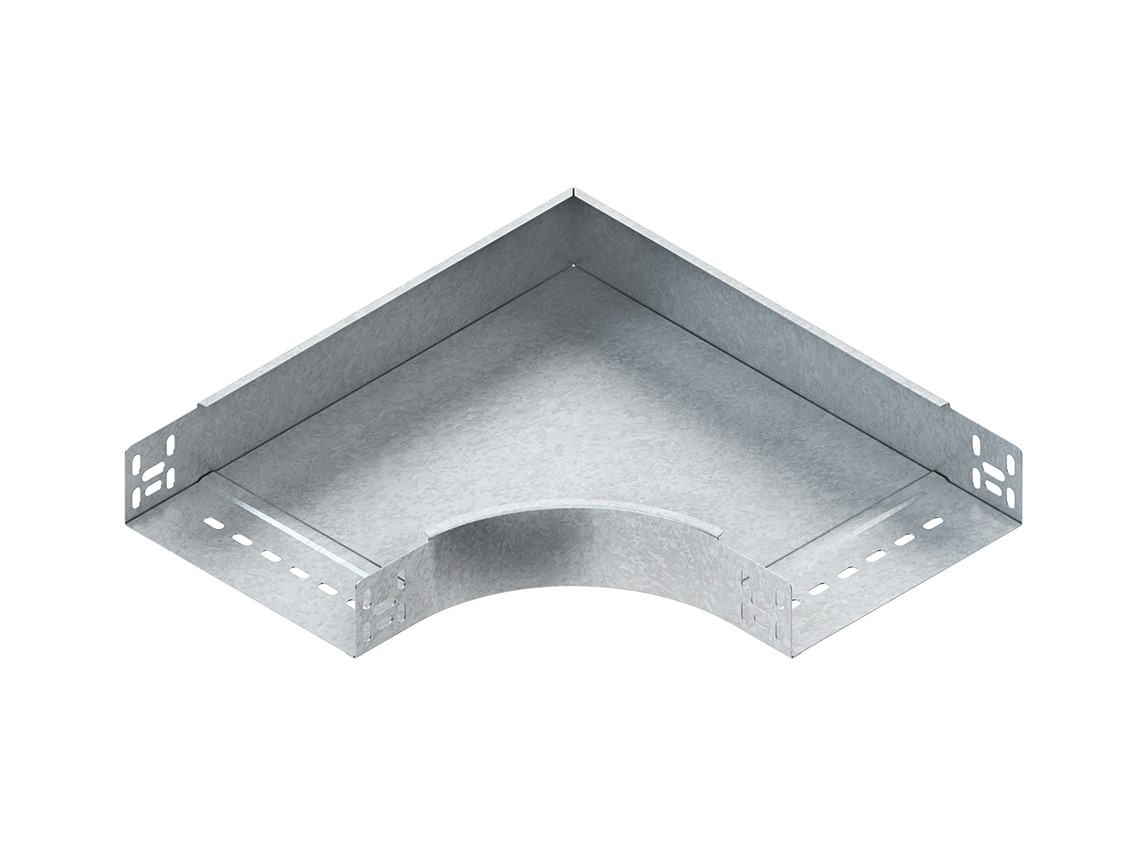

Bogen 90°, mit ungelochten Seitenholmen, jedoch mit Verbinderlochung für den Anschluss, mit integrierten Stoßstellenverbindern und zusätzlicher Befestigungslochung im Bodenblech, zur Herstellung von horizontalen 90° Eckverbindungen, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Kabelrinnen mit 60 mm Kantenhöhe Abmessungen (ca. Maße) Höhe H x Breite B (innen) : 60 x 302 mm Innenholmradius R : 138 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Hersteller-Artikelnummer (MPN)
RES 60.300 F
Werkstoffgüte
sonstige
Für Verbindung mit Schrauben
ja
Geeignet für Kabelrinnenbreite
300 mm
Bogenausführung
glatter Bogen
Mit Oberteil
nein
Geeignet für Funktionserhalt
ja
Winkel
90°
Ausführung
integrierter Verbinder
Werkstoff
Stahl
Für schraubenlose Verbindung
nein
Oberflächenschutz
feuerverzinkt
Richtungsänderung
horizontal
NATO-Lochbild
nein
Farbe
Zink
Einsatztemperatur
-20..120 °C
Rostfreier Stahl, gebeizt
nein
Innenradius
138 mm
Bauform
Bogen starr
Materialstärke
0,9 mm
Montagelochung im Boden
nein
Seitenlochung
nein
Geeignet für Kabelrinnenhöhe
60 mm
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
