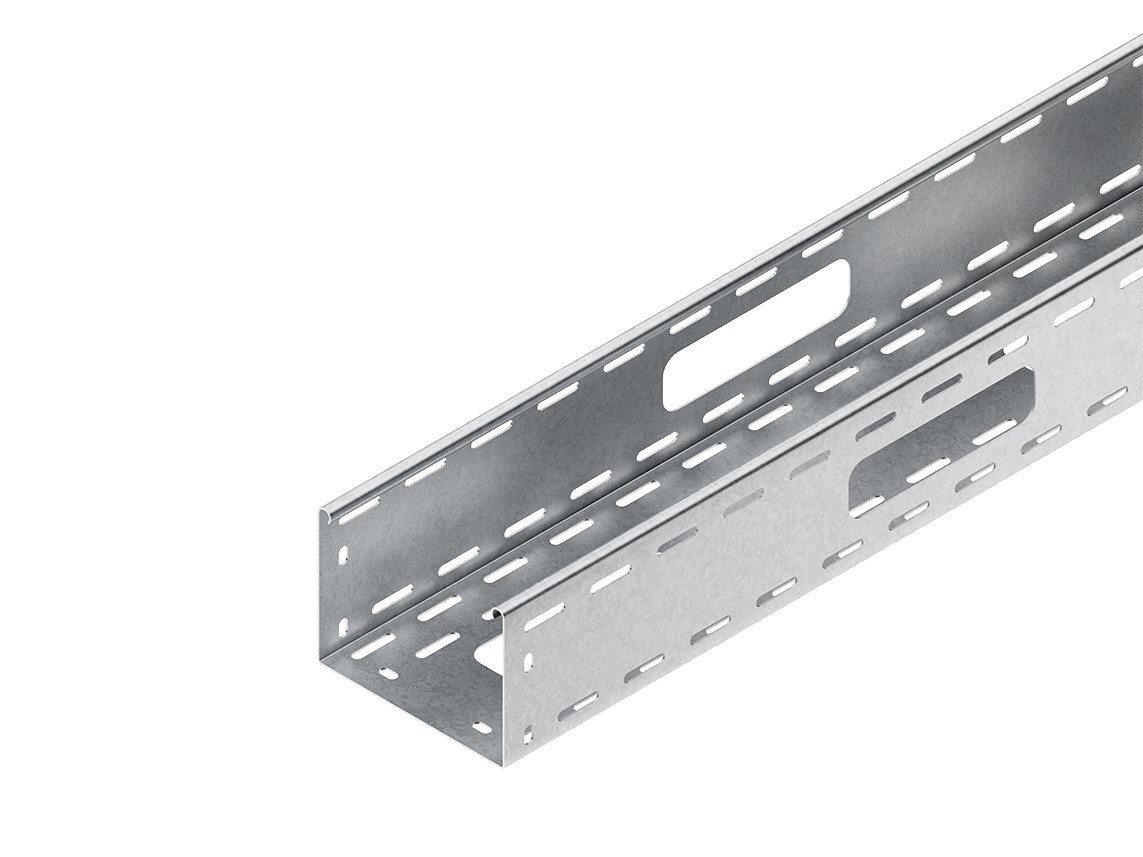

Verteilerkabelrinne nach DIN EN 61537, mit versetzt angeordneter Boden- und Seitenperforation für eine stufenlose Anbringung der Systembauteile, für die Kabel- und Leitungsdurchführung sind Seiten- und Bodenauslässe eingebracht, einschließlich einstückigem U-förmigen Stoßstellenverbinder RV 110... und anteilmäßigem Befestigungszubehör. Abmessungen (ca. Maße) H x B : 110 x 150 mm Materialstärke : 1,5 mm Boden- und Seitenauslässe : 40 x 150 mm Lieferlänge : 3000 mm Nutzbarer Querschnitt : 16500 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Hersteller-Artikelnummer (MPN)
RSV 110.150 S
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m
1100 N/m
Ausführung
mitgelieferter Verbinder
Belastungstesttyp nach IEC 61537
Typ II
Breite
150 mm
Höhe
110 mm
Seitenlochung
ja
Montagelochung im Boden
ja
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m
3000 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m
1650 N/m
Oberflächenschutz
bandverzinkt
Einsatztemperatur
-20..120 °C
Nutzbarer Querschnitt
3000 mm²
Arbeitslänge
3000 mm
Materialstärke
1,5 mm
Werkstoff
Stahl
Geeignet für Funktionserhalt
nein
Mit Oberteil
nein
Werkstoffgüte
sonstige
Länge
3000 mm
Gewicht
3,83714 kg/m
Farbe
Zink
Art der Verbindung
geschraubt
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m
800 N/m
NATO-Lochbild
nein
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
