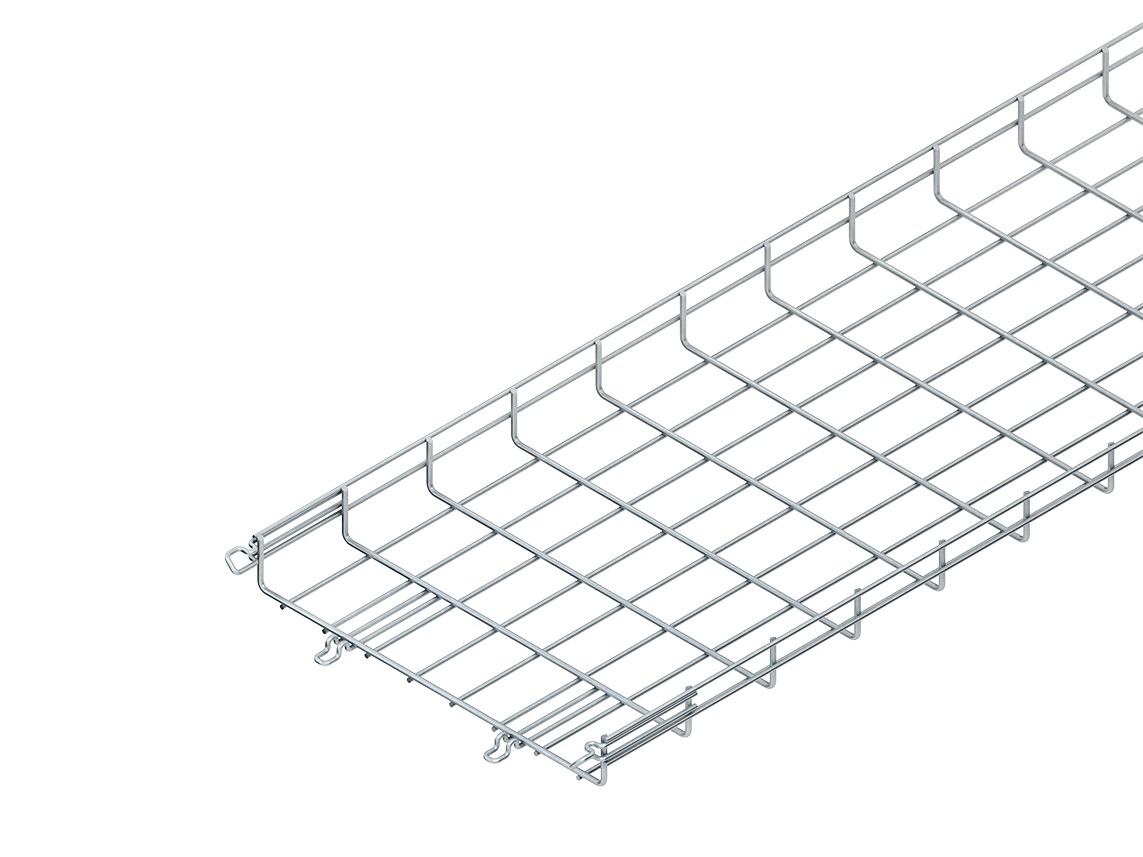

Gitterrinne nach DIN EN 61537, U-förmig, aus Stahldrähten, punktgeschweißt, zur Schnellbefestigung mit angeschweißten Stoßstellenverbindern in den Seiten und im Boden. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Nennmaße H x B (innen) : 54 x 400 mm Längsdraht-Ø : 4,82 mm Bodenlängsdrahtabstand : 50 mm Querdraht-Ø : 5,82 mm Querdrahtabstand : 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 20350 mm² Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598, blaupassiviert
Hersteller-Artikelnummer (MPN)
MTC 54.400 V
Oberflächenschutz
galvanisch/elektrolytisch verzinkt
Profilform
U-Form
Höhe
54 mm
Farbe
sonstige
Integrierte Trennwand
ohne
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m
600 N/m
Arbeitslänge
3000 mm
Geeignet für Funktionserhalt
nein
Belastungstesttyp nach IEC 61537
Typ III
Werkstoff
Stahl
Werkstoffgüte
sonstige
Länge
3000 mm
Drahtdurchmesser Längsseite
4,82 mm
Ausführung
integrierter Verbinder
Gewicht
2,8358 kg/m
Drahtdurchmesser Querseite
5,82 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m
400 N/m
Einsatztemperatur
-20..120 °C
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m
800 N/m
Nutzbarer Querschnitt
20350 mm²
Breite
400 mm
Art des Verbinders
sonstige
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
