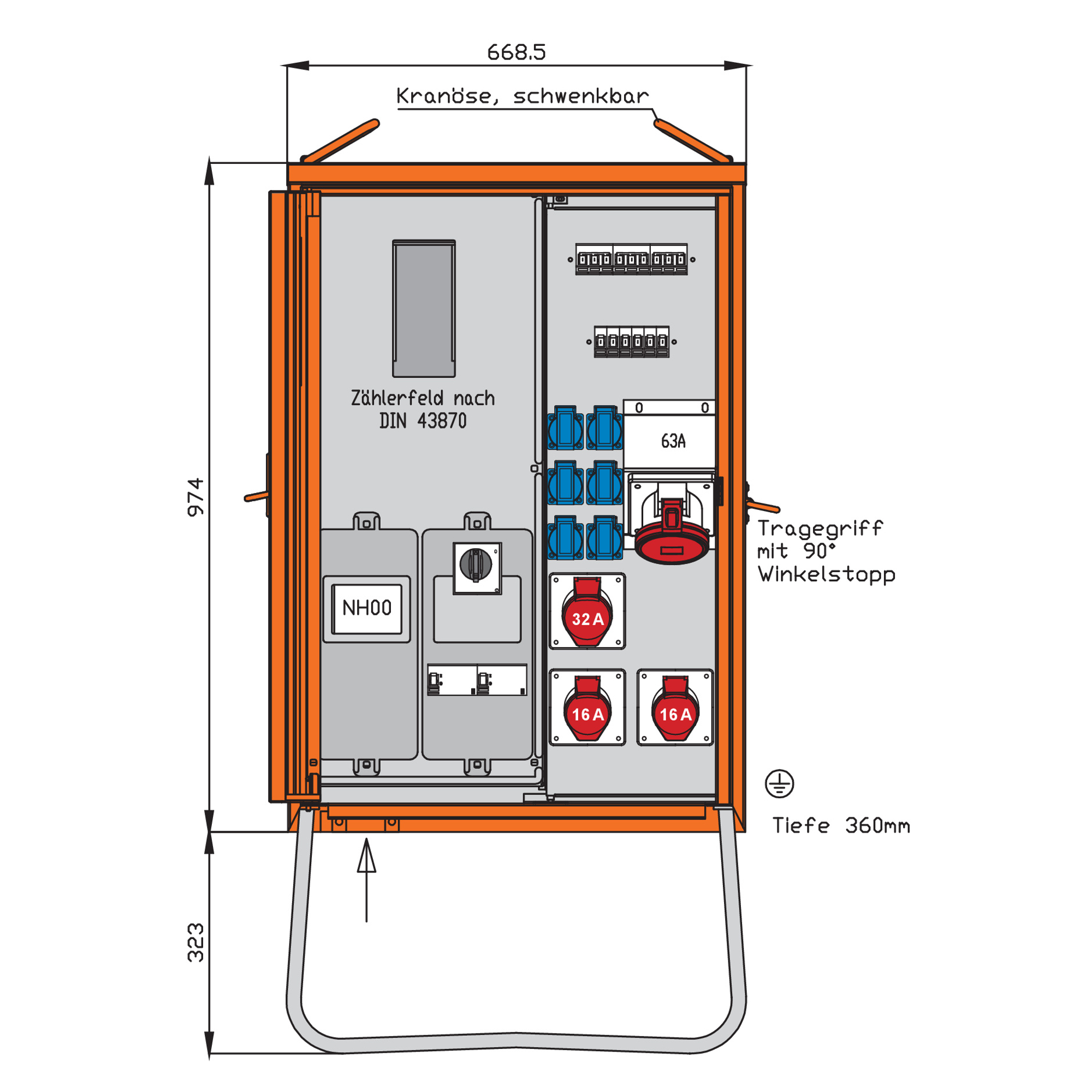

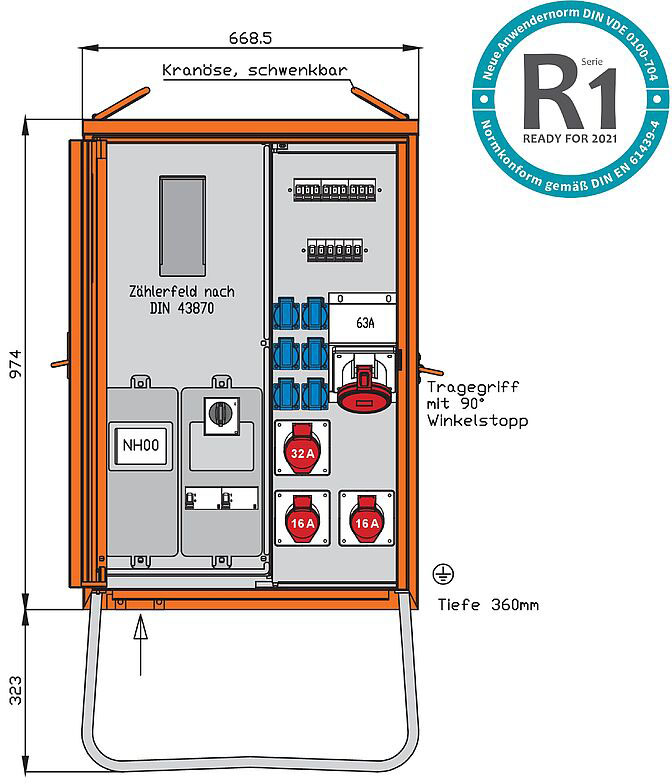

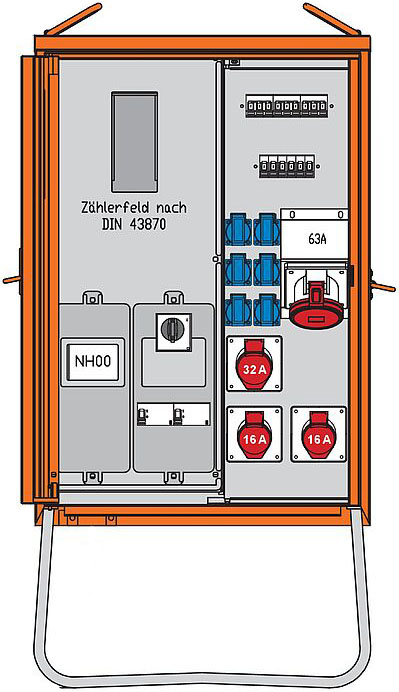

WALTHER AnschlussverteilerschrankAnschlussleistung: 44kVAnach IEC61439-4und DIN/VDE 43868/1Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Messeinrichtung Schutzart: IP 54Größe ca.: 974 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mmAnschluss:1 NH00-Sicherungslasttrennschalter 80A mit Bügelklemmen 10-50qmmMessung:1 DS-Zählerplatz ohne Zähler nach DIN 43870/2Abgang / Absicherung:1 Leistungsschalter 3P 63A mit thermisch-magnetischem Auslöser1 RCD-Schutzschalter 4P 63A/300mA -B-1 CEE-Anbaudose 63A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-1 RCD-Schutzschalter 4P 63A/30mA -B-1 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C-2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Hersteller-Artikelnummer (MPN)
WAV0170R1
Höhe
1297 mm
Werkstoff des Gehäuses
Stahl
Schutzart (IP)
IP44
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
2
Hauptschalter
Leistungsschalter
Bemessungsstrom
63 A
Anzahl der Zählerfelder
1
Fehlerstrom-Typ
B
Hauptschalter-Bemessungsstrom
63 A
Anzahl der Pole Hauptschalter
3
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
1
Breite
669 mm
Notschalter
nein
Anzahl der Fehlerstrom-Schutzschalter 30 mA
1
Anschlussleistung
44 kVA
Tiefe
360 mm
Ausführung
Anschlussverteilerschrank
Anzahl der SCHUKO-Steckdosen
6
Anzahl der Fehlerstrom-Schutzschalter 300 mA
1
Anzahl der Leitungsschutzschalter
9
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
1
Bemessungsspannung
230/400 V
Geeignet nach IEC/EN 61439-4
ja
Hersteller: WALTHER-WERKE Walther Werke Ferdinand Walther GmbH Ramsener Str. 6 DE 67304 Eisenberg mail@walther-werke.de Webseite: www.walther-werke.de
