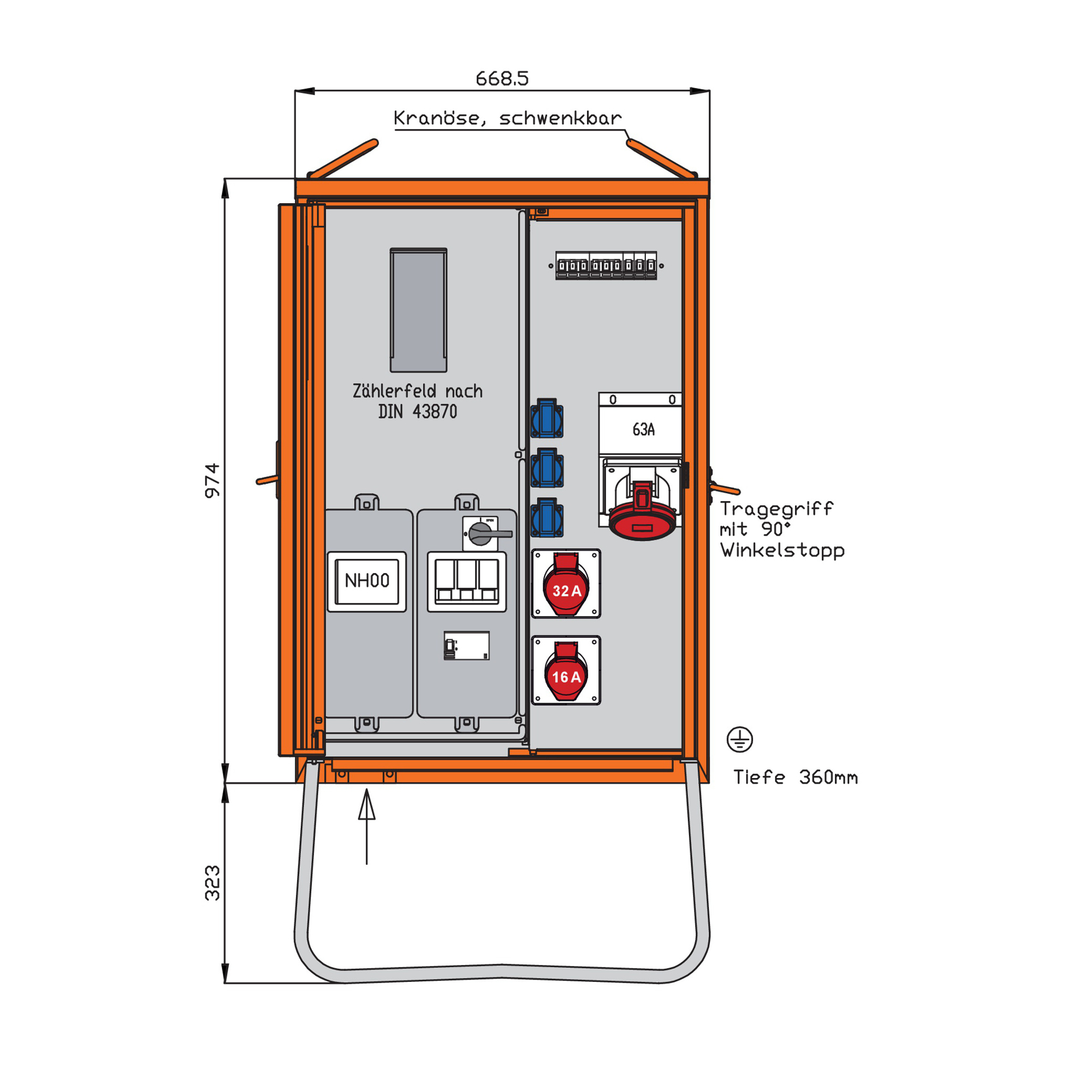

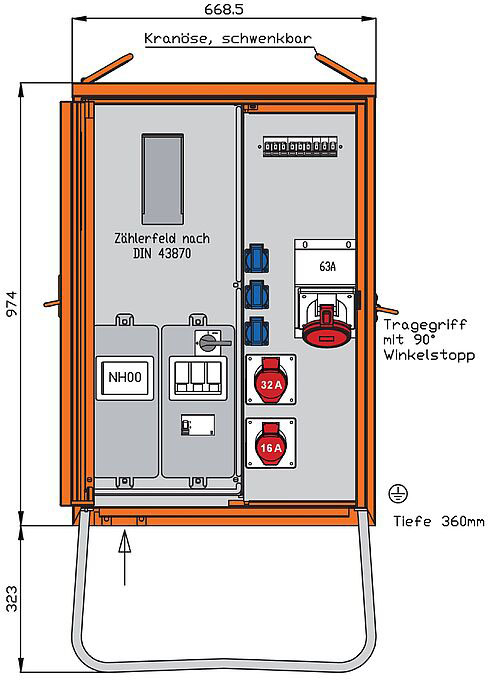

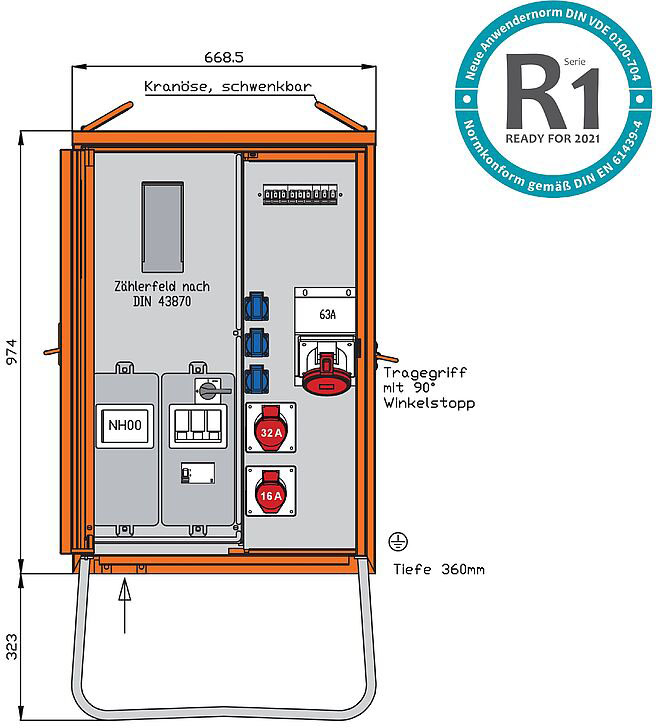

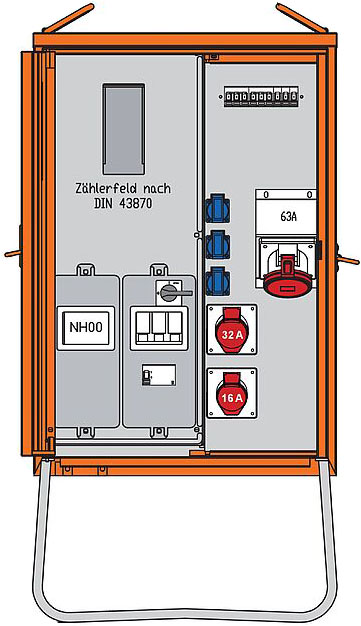

WALTHER AnschlussverteilerschrankAnschlussleistung: 44kVAnach IEC61439-4und DIN/VDE 43868/1Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 - reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Messeinrichtung Schutzart: IP 54Größe ca.: 974 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mmAnschluss:1 NH00-Sicherungslasttrennschalter 80A mit Bügelklemmen 10-50qmmMessung:1 DS-Zählerplatz ohne Zähler nach DIN 43870/2Abgang/ Absicherung:1 NH00-Lasttrennschalter mit Sicherungen 63A1 RCD-Schutzschalter 4P 63A/30mA -B-1 CEE-Anbaudose 63A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-1 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C-1 CEE-Anbaudose 16A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 16A -C-3 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Hersteller-Artikelnummer (MPN)
WAV0160R1
Fehlerstrom-Typ
B
Bemessungsspannung
230/400 V
Anzahl der Zählerfelder
1
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
1
Geeignet nach IEC/EN 61439-4
ja
Notschalter
nein
Schutzart (IP)
IP44
Anzahl der Fehlerstrom-Schutzschalter 30 mA
1
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
3
Anzahl der Pole Hauptschalter
3
Bemessungsstrom
63 A
Ausführung
Anschlussverteilerschrank
Hauptschalter-Bemessungsstrom
63 A
Werkstoff des Gehäuses
sonstige
Anschlussleistung
44 kVA
Hauptschalter
NH00
Höhe
974 mm
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
1
Anzahl der Leitungsschutzschalter
5
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
1
Tiefe
360 mm
Breite
669 mm
Hersteller: WALTHER-WERKE Walther Werke Ferdinand Walther GmbH Ramsener Str. 6 DE 67304 Eisenberg mail@walther-werke.de Webseite: www.walther-werke.de
