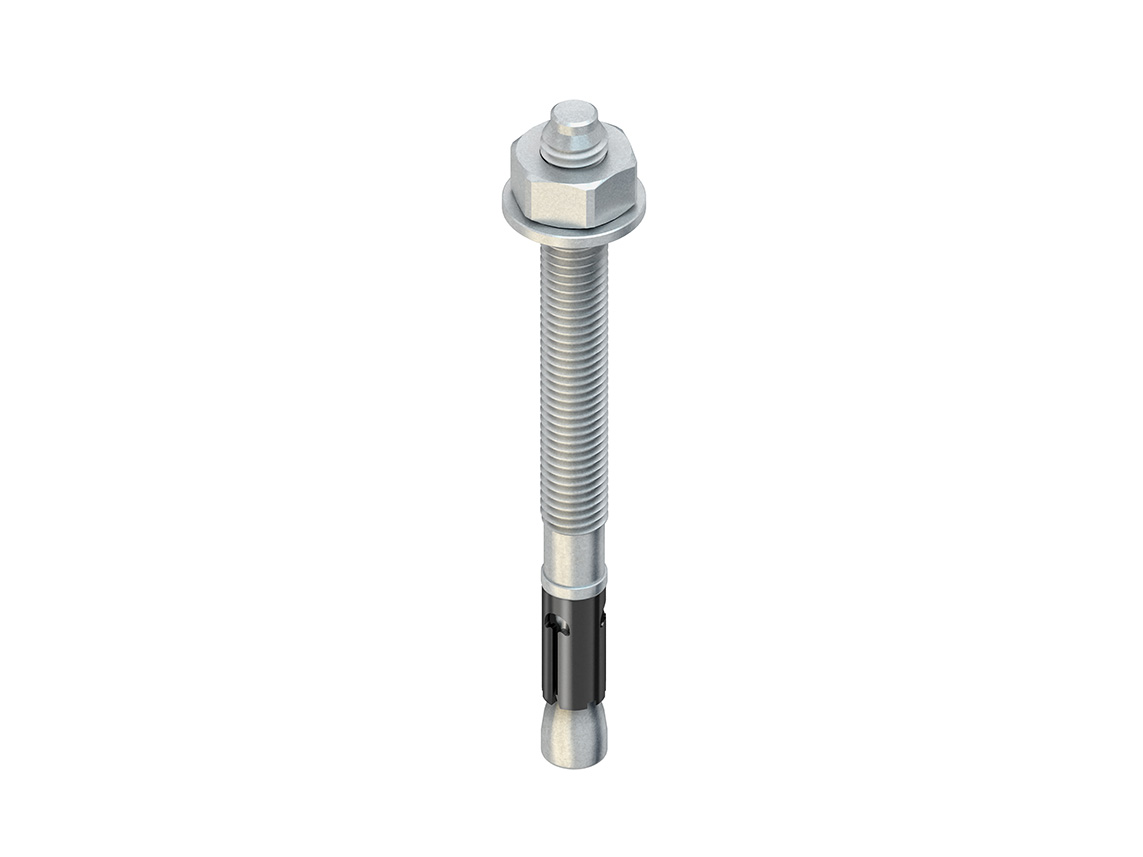

Durchsteckanker mit metrischem Anschlußgewinde M 10, einschließlich galvanisch verzinkter Mutter und Unterlegscheibe. Für den Außenbereich empfehlen wir Durchsteckanker aus Edelstahl! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Anwendung : Anzahl und Anordnung der Durchsteckanker sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gemäß Europäisch Technischer Bewertung ETA-18/0542 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid ETA-18/0542 und die unten genannten Zulassungen zu beachten. Verwendung in trockenen Innenräumen. Technische Angaben Anschlußgewinde : M 10 Gesamtlänge L : 115 mm Bohrnenn-Ø : 10 mm Scheiben-Ø : 20 mm Klemmbereich t fix : = 30 mm effektive Verankerungstiefe h ef : 60 mm empfohlenes Drehmoment : 45 Nm Schlüsselweite : 17/16 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598/4042, blaupassiviert Zulassungs-Nr. : ETA-18/0542 DoP NI003
Hersteller-Artikelnummer (MPN)
DAZ 10X30
Werkstoffgüte der Hülse
sonstige
Feuerwiderstandsklasse nach DIN 4102-2
R120
Verankerung
Steckanker
Mit Kragen
nein
Werkstoff der Hülse
Stahl
Geeignet für gerissenen Beton
ja
Oberflächenschutz Hülse
galvanisch/elektrolytisch verzinkt
Werkstoff des Ankers
Stahl
Werkstoffgüte Anker
sonstige
Ausführung Anker
Außengewinde
Oberflächenschutz Anker
galvanisch/elektrolytisch verzinkt
Gewindelänge
26 mm
Befestigung mit Spreizwerkzeug
nein
Durchsteckmontage
nein
Min. Bohrlochtiefe
75 mm
Geeignet für Betonhohldiele
nein
Schraubsystem
Außensechskant
Anzahl der Scheiben
1
Geeignet für ungerissenen Beton
ja
Vorsteckmontage
ja
Schlüsselweite
17 mm
Effektive Verankerungstiefe
60 mm
Max. Klemmdicke
30 mm
Bohrlochdurchmesser
10 mm
Feuerwiderstandsklasse nach EN 13501-2
sonstige
Gewindemaß (metrisch)
10
ETA Erdbebenbewertung
C1 und C2
Feuerfest
ja
Länge
113 mm
Anzahl der Muttern
1
Abstandsmontage
nein
Gewindeart
metrisch
Befestigungsvorrichtung
Bolzen
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
