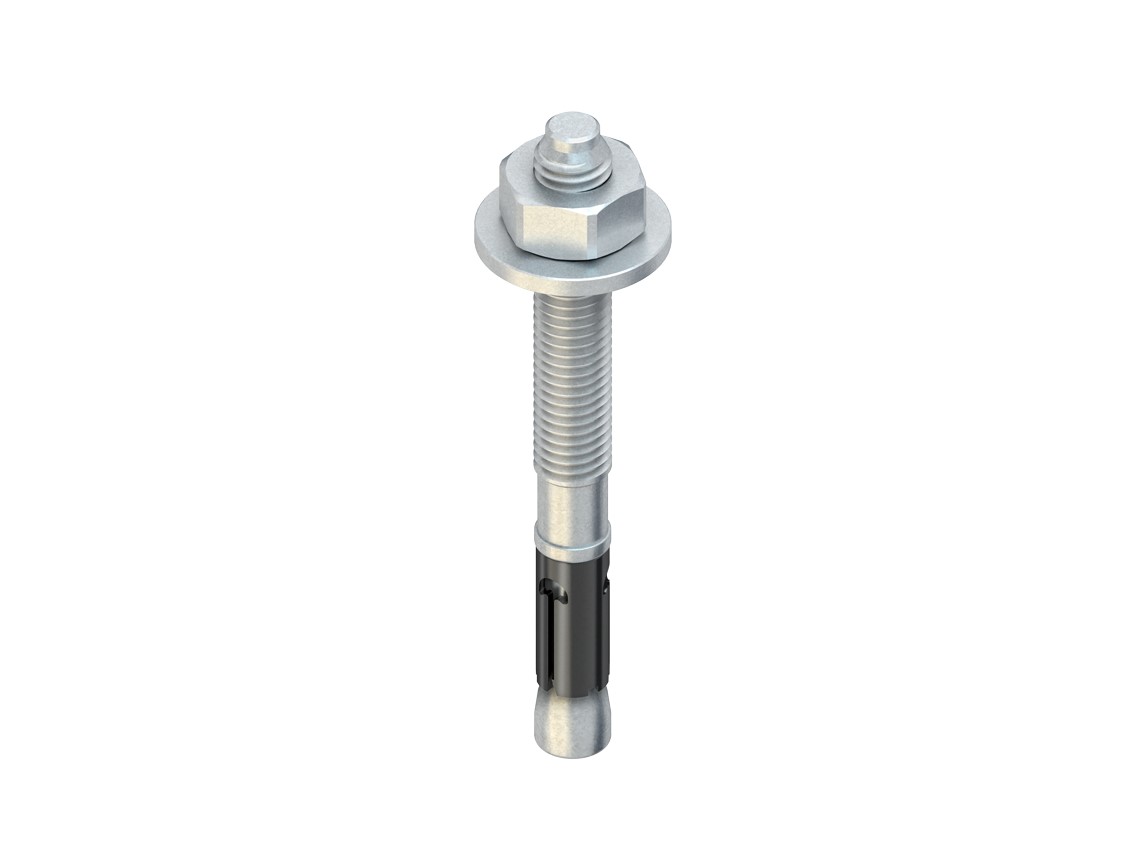

Durchsteckanker mit metrischem Anschlußgewinde M 10, einschließlich galvanisch verzinkter Mutter und großer Unterlegscheibe. Für den Außenbereich empfehlen wir Durchsteckanker aus Edelstahl! Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Anwendung : Anzahl und Anordnung der Durchsteckanker sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gemäß Europäisch Technischer Bewertung ETA-18/0542 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid ETA-18/0542 und die unten genannten Zulassungen zu beachten. Verwendung in trockenen Innenräumen. Technische Angaben Anschlußgewinde : M 10 Gesamtlänge L : 95 mm Bohrnenn-Ø : 10 mm Scheiben-Ø : 25 mm Klemmbereich t fix : = 10 mm effektive Verankerungstiefe h ef : 60 mm empfohlenes Drehmoment : 45 Nm Schlüsselweite : 17/16 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598/4042, blaupassiviert Zulassungs-Nr. : ETA-18/0542 DoP NI003
Hersteller-Artikelnummer (MPN)
DAZ 10X10
Gewindeart
metrisch
Schlüsselweite
17 mm
Geeignet für ungerissenen Beton
ja
ETA Erdbebenbewertung
C1 und C2
Bohrlochdurchmesser
10 mm
Oberflächenschutz Hülse
galvanisch/elektrolytisch verzinkt
Werkstoffgüte der Hülse
sonstige
Werkstoff der Hülse
Stahl
Feuerfest
ja
Befestigung mit Spreizwerkzeug
nein
Länge
93 mm
Befestigungsvorrichtung
Bolzen
Anzahl der Scheiben
1
Geeignet für gerissenen Beton
ja
Max. Klemmdicke
10 mm
Anzahl der Muttern
1
Feuerwiderstandsklasse nach EN 13501-2
sonstige
Mit Kragen
nein
Verankerung
Steckanker
Ausführung Anker
Außengewinde
Effektive Verankerungstiefe
60 mm
Vorsteckmontage
ja
Min. Bohrlochtiefe
75 mm
Gewindelänge
26 mm
Feuerwiderstandsklasse nach DIN 4102-2
R120
Schraubsystem
Außensechskant
Abstandsmontage
nein
Werkstoffgüte Anker
sonstige
Geeignet für Betonhohldiele
nein
Werkstoff des Ankers
Stahl
Gewindemaß (metrisch)
10
Oberflächenschutz Anker
galvanisch/elektrolytisch verzinkt
Durchsteckmontage
nein
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
