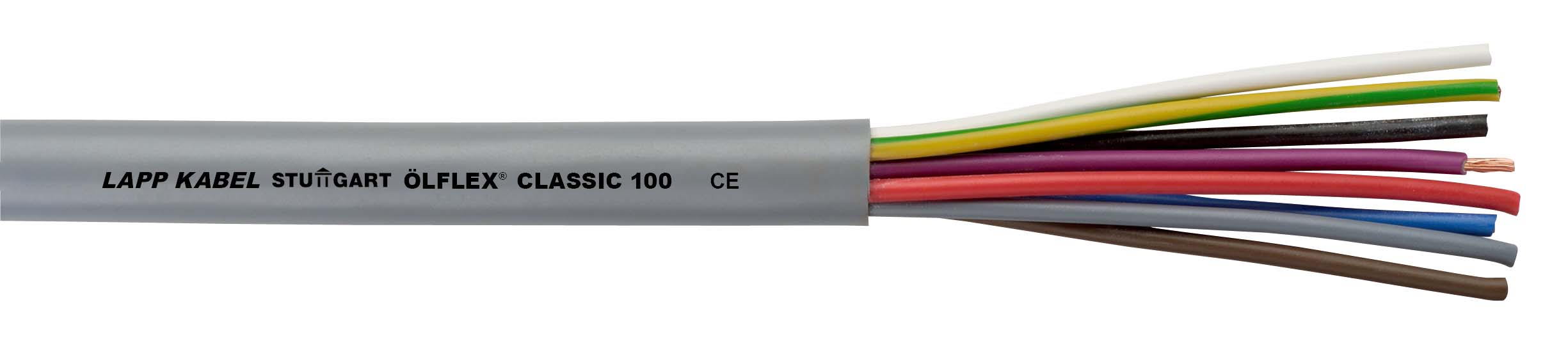

Steuerleitung ÖLFLEX® CLASSIC 100 300/500V 5G1 500 M Steuerleitung 5G1 U0/U: 300/500 V PVC Aderidentifizierung: Farben flexibel Anwendungsgebiete: Für mittlere mechanische Beanspruchung geeignet Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung Einsetzbar in trockenen und feuchten Räumen Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig Leitungsaufbau auch für Torsionsanwendungen in Windkraftanlagen geeignet Nutzen: Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website Hohe elektrische Sicherheit durch 4000V-Prüfspannung Platzsparend durch reduzierte Wanddicken Vielzahl an Abmessungen für breites Anwendungsspektrum verfügbar Hochwertige Alternative zu Steuerleitungen des Typs YSLY bzw YY
Hersteller-Artikelnummer (MPN)
00100444/500
Zul. Kabelaußentemperatur bei Montage/Handling
-5..70 °C
Leiter-Klasse
Kl.5 = feindrähtig
Tragorgan
ohne
Kabelgeometrie
rund
Leiternennquerschnitt
1 mm²
Torsionsschutz
nein
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
-40..80 °C
Werkstoff der Aderisolation
Polyvinylchlorid (PVC)
Brandverhaltensklasse nach EN 13501-6
Eca
Ader-Zahl
5
Nennspannung U
500 V
Ölbeständig nach EN 60811-404
nein
Nennspannung U0
300 V
Spezifizierung Mantelmaterial
sonstige
Kältebeständig nach EN 60811-504+505+506
ja
Raucharm nach IEC 61034-2
nein
Außendurchmesser ca.
7,1 mm
Mantel-Farbe
grau
Mantelmaterial
Polyvinylchlorid (PVC)
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
28,4 mm
Schirm über Verseilung
ohne
Verseilelement
nein
Mit Schutzleiter
ja
Spezifizierung Aderisolation
sonstige
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
