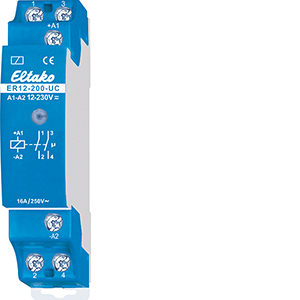

2 Schließer potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Universal-Steuerspannung 12..230V UC. Sehr geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Maximalstrom als Summe über beide Kontakte 16A bei 230V. Die Anschlussklemmenbelegung ist identisch mit dem elektromechanischen Schaltrelais R12-200-. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.
Hersteller-Artikelnummer (MPN)
22200002
Max. Leuchtstofflampenlast
1000 VA
Max. Schaltstrom (cos phi
0,6)=4 A
Steuerspannung 1
12..230 V
Breite in Teilungseinheiten
1
Anzahl der Kontakte als Schließer
2
Einbautiefe
58 mm
Max. Leuchtstofflampenlast (parallel kompensiert)
500 VA
Steuerspannungsart 1
AC/DC
Frequenz der Steuerspannung 1
50 Hz
Montageart
DIN-Schiene
Versorgungsspannung
250 V
Max. Leuchtstofflampenlast (Duo-Schaltung)
1000 VA
Funktion
teilelektronisch
Spannungsart der Versorgungsspannung
AC
Max. Glühlampenlast
2000 W
Bemessungsstrom
16 A
Hersteller: Eltako Eltako GmbH Schaltgeräte Hofener Str. 54 DE 70736 Fellbach info@eltako.de Webseite: www.eltako.com
