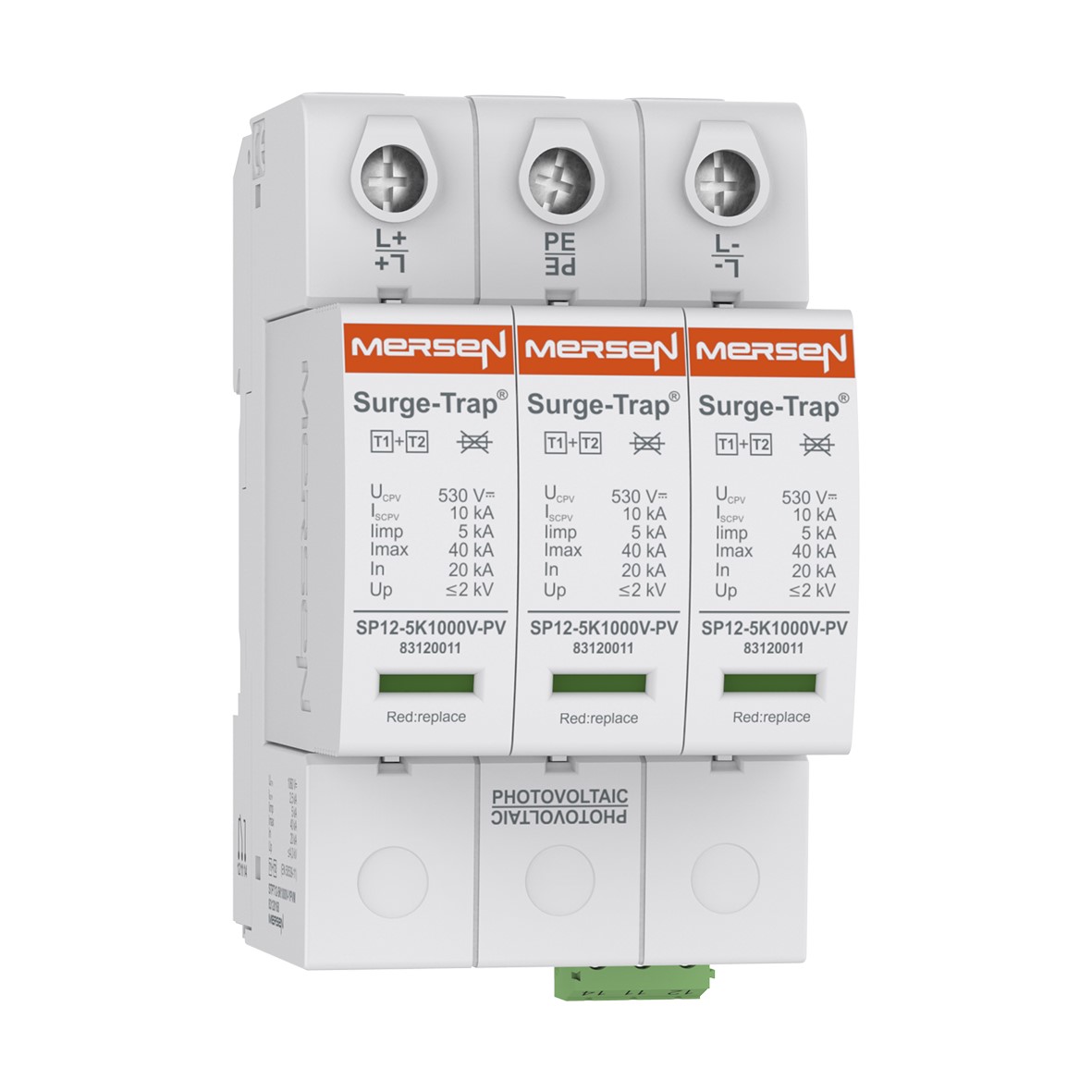

STP T1+2 5 PV ist eine Reihe von kombinierten Typ 1 + 2/ Klasse I + II Geräten für die Ableitung von Blitzströmen (10/350 µs) und den Schutz vor induzierten Spannungsspitzen, entsprechend den Normen EN/IEC 50539-11 und IEC 61643-31. Mersen setzt hier sein dynamisches und thermisches Trennsystem mit hohem Ausschaltvermögen ein, das für Gleichspannung optimiert wurde. Das bedeutet, dass das System keine Vorsicherung für die Unterbrechung der typischen Kurzschlussströme in PV-Anlagen benötigt. Diese Blitzstrom- und Überspannungsschutzgeräte sind für alle PV-Anwendungen verwendbar: Solarfarmen und Dachanlagen. Das Produktportfolio enthält spezifische mehrpolig Produkt für Umrichter mit mehreren MPPT.
Hersteller-Artikelnummer (MPN)
83120194
Max. Dauerspannung DC
1500 V
Schutzpegel
5 kV
Blitzstoßstrom (10/350 µs)
5 kA
Nennableitstoßstrom (8/20)
20 kA
Signalisierung am Gerät
optisch
Netzform IT
nein
Netzform TN-C
nein
Schutzart (IP)
IP20
Netzform TT
nein
Netzform TN
nein
Geeignet für Außengebrauch
nein
Mit Fernmeldekontakt
ja
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
35 mm²
Netzform DC
ja
Integrierte Vorsicherung
nein
Prüfklasse Typ 1
ja
Netzform sonstige
nein
Schutzpegel (DC+/DC- - PE)
5 kV
Netzform TN-S
nein
Netzform TN-C-S
nein
Max. Leiterquerschnitt flexibel (feindrähtig)
25 mm²
Hersteller: Mersen MERSEN Deutschland Eggolsheim GmbH In der Büg 12 DE 91330 Eggolsheim vertrieb.eggolsheim@mersen.com Webseite: www.mersen.com
