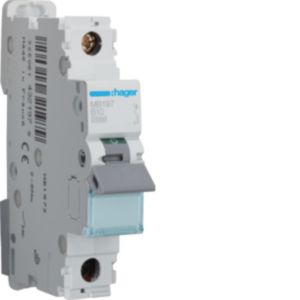

Mit 25 kA Schaltvermögen schaltet der Leitungsschutzschalter MB197 Kurzschlussströme 1-polig ab, der Nennstrom beträgt 10 A bei B-Charakteristik. Der thermische Auslöser übernimmt den Überlastschutz, der elektromagnetische den Kurzschlussschutz nach DIN EN 60898-1. Das Gerät lässt sich direkt beschriften und aus dem Phasenschienenverbund einzeln entnehmen.
Hersteller-Artikelnummer (MPN)
MB197
Bemessungsstrom
10 A
Frequenz
50..60 Hz
Umgebungstemperatur während des Betriebs
-25..70 °C
Zusatzeinrichtungen möglich
ja
Bemessungsisolationsspannung Ui
500 V
Überspannungskategorie
3
Energiebegrenzungsklasse
3
Einbautiefe
70 mm
Bemessungsstoßspannungsfestigkeit Uimp
6 kV
Polzahl (gesamt)
1
Mitschaltender Neutralleiter
nein
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
25 kA
Bemessungsspannung
400 V
Explosionsgeschützt
nein
Verschmutzungsgrad
2
Schutzart (IP)
IP20
Unterputzmontage
ja
Anzahl der abgesicherten Pole
1
Anschließbarer Leiterquerschnitt mehrdrähtig
1..25 mm²
Breite in Teilungseinheiten
1
Verlustleistung
1,87 W
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
