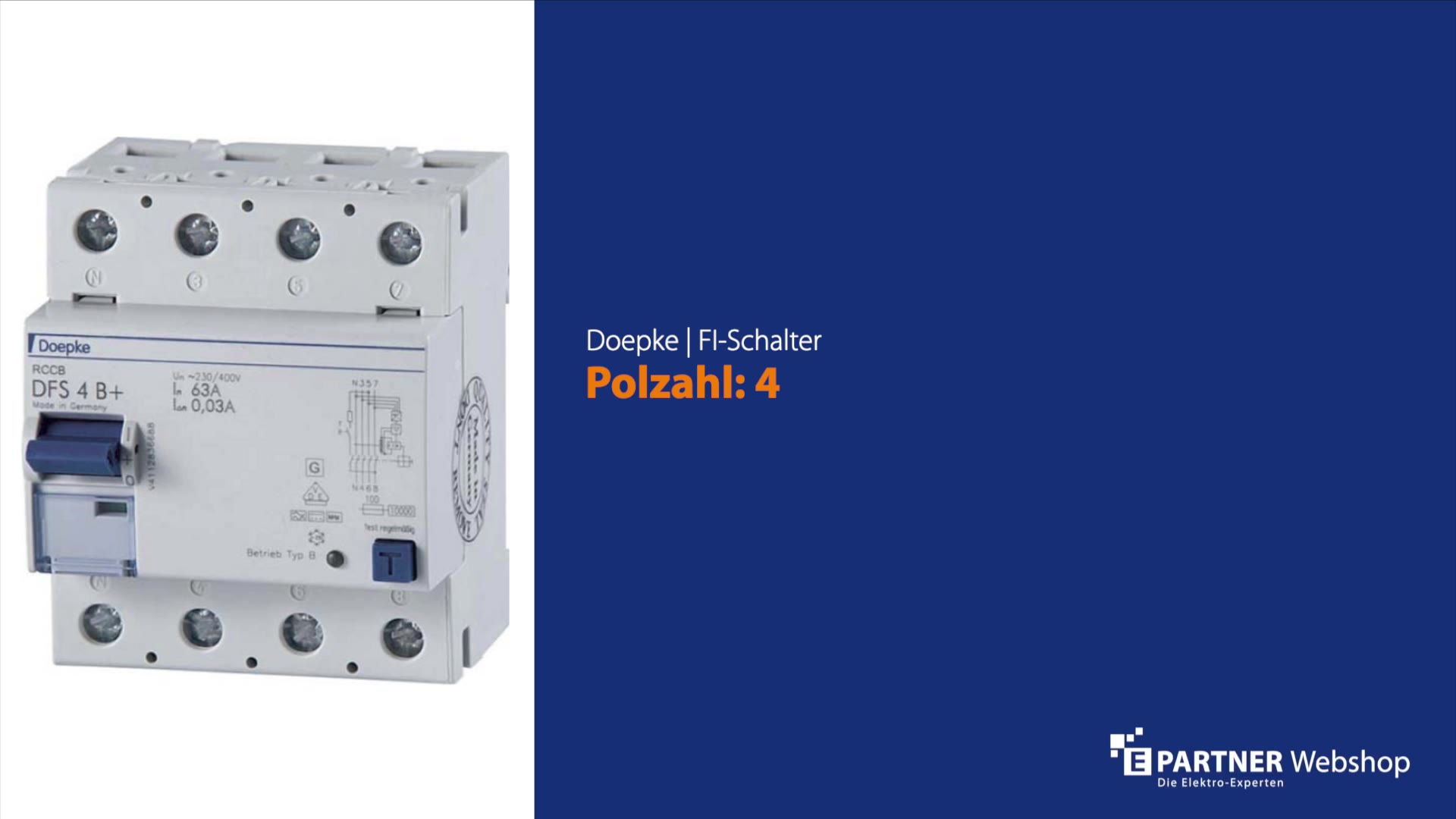

Fehlerstromschutzschalter des Typs B+ sind allstromsensitiv. Sie bieten einen vorbeugenden Brandschutz von 420 mA bei Frequenzen bis 20 kHz. Geräte in Standardausführung sind für Stromkreise mit 230/400 V bei 50 Hz ausgelegt.
Hersteller-Artikelnummer (MPN)
09136895
Bemessungsstoßspannungsfestigkeit Uimp
4 kV
Frequenz
50 Hz
Verlustleistung
6,1 W
Bemessungsstrom
40 A
Kurzschlussfestigkeit (Icw)
10 kA
Farbe
grau
Gerätetiefe
75 mm
Spannungsart
AC
Explosionsgeschützt
nein
Anschließbarer Leiterquerschnitt mehrdrähtig
1,5..50 mm²
Kurzzeitverzögerter Typ
ja
Gerätebreite
72 mm
Montageart
DIN-Schiene
Mit Verriegelungsvorrichtung
ja
Bemessungsfehlerstrom
0,3 A
Polzahl
4
Anschließbarer Leiterquerschnitt eindrähtig
1,5..50 mm²
Fehlerstrom-Typ
B+
RAL-Nummer (ähnlich)
7035
Verschmutzungsgrad
2
Bemessungsisolationsspannung Ui
400 V
Breite in Teilungseinheiten
4
Umgebungstemperatur während des Betriebs
-25..40 °C
Zusatzeinrichtungen möglich
ja
Bemessungsspannung
400 V
Gerätehöhe
85 mm
Selektiver-Typ
nein
Stoßstromfestigkeit
3 kA
Einbautiefe
69 mm
Schutzart (IP)
IP20
Hersteller: Doepke Doepke Schaltgeräte GmbH Stellmacher Str. 11 DE 26506 Norden info@doepke.de Webseite: www.doepke.de
