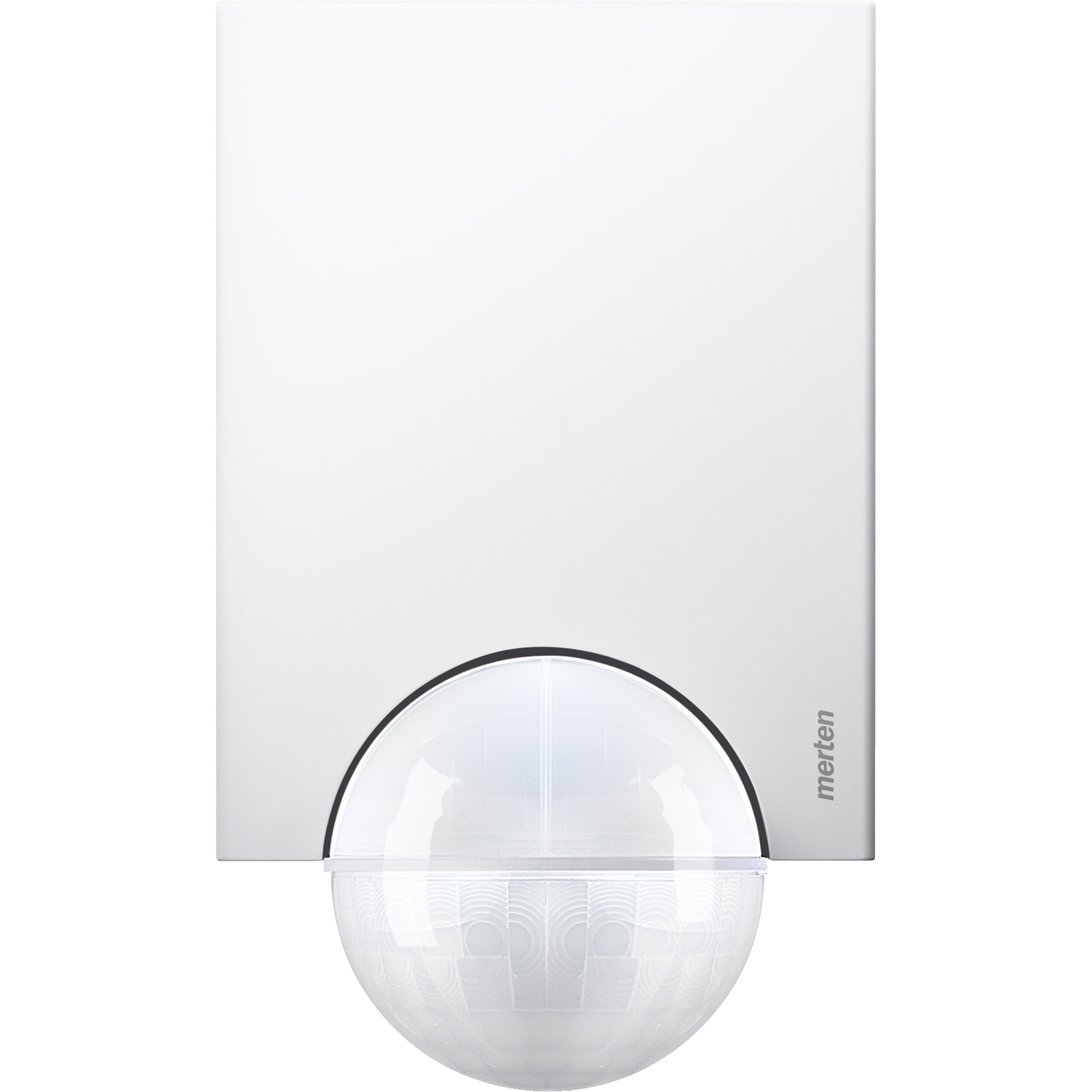

Elektronischer Außenbewegungsmelder. 110° Flächenüberwachung für kleinere Hausfronten und Hausabschnitte. 360° Nahbereich mit einem Radius von ca. 4 m. Sehr einfache Installation durch großen Verdrahtungsraum und Steckanschlusssystem. Durchschleifen ist möglich. Integrierte LED-Funktionsanzeige zur Ausrichtung am Installationsort. Potentiometer zur Einstellung sind unter der leicht zugänglichen Abdeckplatte geschützt. Potentiometer zur Einstellung sind unter der leicht zugänglichen Abdeckplatte geschützt. Ohne weiteres Zubehör an Wand und Decke montierbar. Montage an Innen-/Außenecken und Standrohren mit Montagewinkel, Art.-Nr. 5652xx. Montage an Standrohren mit Montagebügel möglich. Der Erfassungsbereich kann mit Hilfe des horizontal, vertikal und axial verstellbaren Kugelkopfes an die örtlichen Gegebenheiten angepasst werden. Das Design ist unabhängig von der Position des Sensorkopfes. Ausblendung einzelner Linsenbereiche möglich. 360° Nahfeldbereich (ca. 4 m Radius). Großer Verdrahtungsraum und Stecksystem. Durchschleifen ist möglich. LED-Funktionsanzeige zur schnellen Ausrichtung am Einbauort. Bedienelemente sind unter der leicht zugänglichen Abdeckplatte geschützt. Flexibel einstellbarer Sensorkopf. Ausblendung einzelner Linsenbereiche möglich. Ohne zusätzliches Zubehör an Wand und Decke montierbar. Netzspannung: AC 230 V, ± 10 %, 50 Hz. Glühlampen: AC 230 V, max. 2000 W. Halogenlampen: AC 230 V, max. 1200 W. Leuchtstofflampen: AC 230 V, 1200 W unkompensiert. Kapazitive Last: max. 35 µF. Max. Schaltstrom: 16 A, AC 230 V, cos Phi 1. Erfassungswinkel: 110°. Reichweite: max. 12 m. Anzahl der Ebenen: 7. Anzahl der Zonen: 92 mit 368 Schaltsegmenten. Lichtsensor: stufenlos einstellbar von 3-1000 Lux. Zeit: 1 Sek. bis ca. 8 Min. in 6 Stufen. Neutralleiter: erforderlich. Einstellung des Sensorkopfes möglich. Wandmontage: 9° oben, 24° unten, 12° links/rechts, ± 12° axial. Montage an der Decke: 4° nach oben, 29° nach unten, 25° links/rechts, ± 8,5° axial. Schutzart: IP 55. Inhalt: Mit Abdeckplatte und Segmenten zur Begrenzung des Erfassungsbereichs, Schrauben und Dübel. Farbe: polarweiß.
Hersteller-Artikelnummer (MPN)
565119
RAL-Nummer (ähnlich)
9010
Bewegungsmelder-/Präsenzmelder-Technologie
passiv Infrarot
Tiefe
71 mm
Max. Einschaltstrom
16 A
Treppenlichtautomatik
ja
Anschlussart
Steckklemme
Geeignet für Deckenmontage
ja
Ansprechhelligkeit
3..1000 lx
Mit Signaleinheit
nein
Geeignet für C-Last
ja
Ansprechhelligkeit einstellbar
ja
Breite
93 mm
Fernbedienbar
nein
Max. Einschaltdauer
8 min
Schlagfestigkeit
IK02
Mit Anschlusskabel
nein
Tierschneise
nein
HLK-Ansteuerung
nein
Ansprechempfindlichkeit einstellbar
nein
Min. Einschaltdauer
1 s
Max. Präsenzbereich
50 m²
Anzahl der Schaltzonen
92
Schutzart (IP)
IP55
Mit Akustiksensor
nein
Spannungsart
AC
Ausführung der Oberfläche
glänzend
Optimale Montagehöhe
2,5 m
Durchmesser Erfassungsfeld auf Fußboden
24 m
Rückfeldüberwachung
nein
Erfassungswinkel horizontal
0..110 °
Einschaltverzögerung
0 s
Umgebungstemperatur
-20..25 °C
Mit Fernbedienung
nein
Teach-Funktion für Ansprechhelligkeit
nein
Antibakterielle Behandlung
nein
Mit Alarmfunktion
nein
Max. Schaltleistung
2000 W
Min. Einschaltstrom
0 A
Überbrückungsschalter
nein
Max. Reichweite frontal
12 m
Oberflächenschutz
unbehandelt
Kompatibel mit Casambi
nein
Scanwinkel
110 °
Abdimmfunktion mit Dimmeinsatz
nein
Nebenstelleneingang
nein
Werkstoffgüte
Thermoplast
Halogenfrei
ja
Schwenkbereich Sensor, horizontal
-12..12 °
Montageart
Aufputz
Zwangsabschaltung
nein
Werkstoff
Kunststoff
Transparent
nein
Schwenkbereich Sensor, vertikal
-24..9 °
Geeignet für drahtlose Übertragung
nein
Ausschaltverzögerung
480 s
Ausführung
Bewegungsmelder
Vernetzbar
nein
Konstantlichtregelung
nein
Zwangseinschaltung
nein
Farbe
polarweiß
Max. Reichweite zu einer Seite
12 m
Unterkriechschutz
ja
Nennspannung
230 V
Höhe
151 mm
Frequenz
50 Hz
Hersteller: Merten Schneider Electric GmbH c/o Merten Gothaer Str. 29 DE 40880 Ratingen info@merten.de Webseite: www.merten.de
