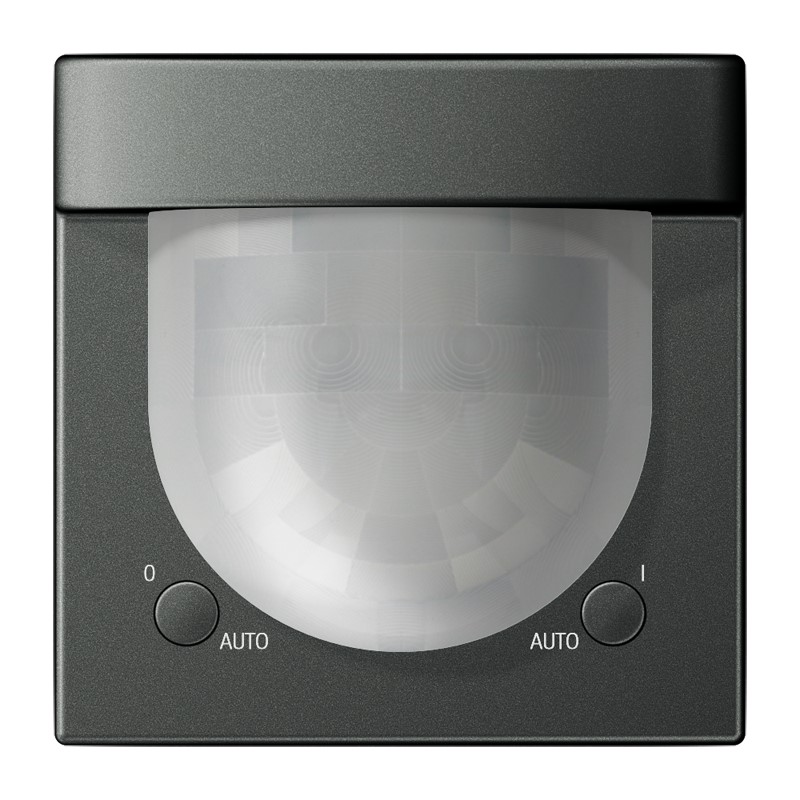

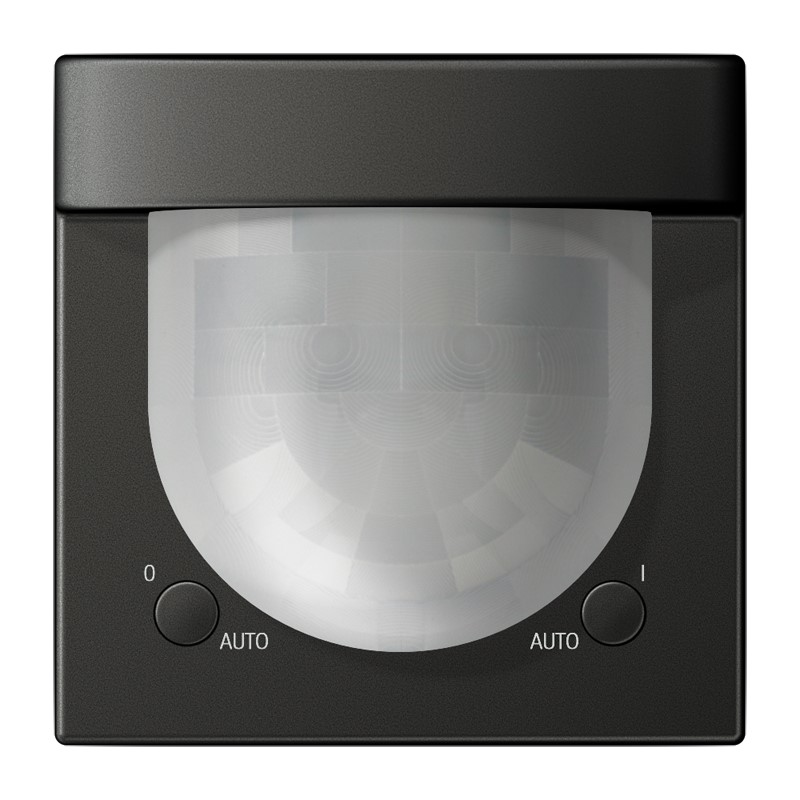

Universal für Busankoppler 3 Art.-Nr.: 2073 U Mit Dichtungsset Art.-Nr.: AS CD 50 DS und programmspezifischen "IP44-Rahmen" ist der Schutzgrad IP44 gewährleistet. IP44-Installation in Innenräumen und im Außenbereich zulässig ETS-Produktfamilie Phys. Sensoren Produkttyp Bewegungsmelder Bestimmungsgemäßer Gebrauch Bedarfsgerechtes Steuern von Beleuchtung und anderen elektrischen Verbrauchern Montage auf Busankoppler 3 (Art.-Nr.: 2073 U) Produkteigenschaften Automatisches Schalten von Beleuchtung, abhängig von Wärmebewegung und Umgebungshelligkeit 2 PIR-Sensoren Erfassungsbereich 180° Integrierter Helligkeitssensor Ausschalthelligkeit einstellbar Ausgangsfunktionen: Schalten, Treppenlichtfunktion, Schalten mit Zwangsstellung, Wertgeber, Lichtszenennebenstelle, Betriebsartvorgabe für Raumtemperaturregler Erweiterung des Erfassungsbereichs durch Betrieb mehrerer Geräte als Haupt- und Nebenstelle Empfindlichkeit manuell einstellbar Status-LEDs Manuelles Schalten am Gerät Zusätzliche Eigenschaften Version "Universal": Manuelle Bedienung mit IR-Fernbedienung möglich (Art.-Nr. KNX PM FB IR) Erfassungsfeld zur Hälfte abblendbar (Parametereinstellung) 5 Funktionsblöcke zur Bewegungserfassung mit je 2 Ausgängen Funktionsblöcke umschaltbar, z.B. für Tag-/Nachtbetrieb Helligkeitssensorfunktion mit 3 Grenzwerten Alarmmeldung bei Abziehen vom Busankoppler Temperaturmessung Stromaufnahme KNX: 3 ... 10 mA Umgebungstemperatur: -25 ... +55 °C Lager-/Transporttemperatur: -25 ... +70 °C Relative Feuchte: 10 ... 100 % (keine Betauung) Schutzklasse: III Montagehöhe: 1,10 / 2,20 m Erfassungswinkel: 180° Helligkeitssensor Messbereich: ca. 1 ... 1.000 lx Temperatursensor Messbereich: ca. -20 ... +55 °C Genauigkeit: ± 1 K
Hersteller-Artikelnummer (MPN)
AL3281-1AN
Erfassungsfeld Durchmesser auf Fußboden
12 m
Unterkriechschutz/Rückfeldüberwachung
ja
Geeignet für Wandmontage
ja
Länge des Anschlusskabels
0 mm
Nebenstelleneingang
ja
Tierschneise
nein
Werkstoffgüte
Thermoplast
Breite
70 mm
Bussystem KNX
ja
Treppenhausüberwachung
ja
Bussystem LON
nein
Andere Bussysteme
ohne
Werkstoff
Kunststoff
Bussystem Powernet
nein
Busspannungsversorgung
ja
Mit Busankopplung
nein
Optimale Montagehöhe
1,1 m
Höhe
70 mm
Erfassungswinkel horizontal
0 °
Einbaulänge
70 mm
Bussystem KNX-Funk
nein
Geeignet für Deckenmontage
nein
Einbaubreite
70 mm
Max. Reichweite frontal
8 m
Oberflächenschutz
lackiert
Farbe
anthrazit
Ansprechhelligkeit einstellbar
ja
Ausführung
Bewegungsmelder
Bussystem Funkbus
nein
Anzahl der Kanäle
1
DALI-2 zertifiziert
nein
RAL-Nummer (ähnlich)
7016
Erfassungswinkel vertikal
0 °
Teach-Funktion für Ansprechhelligkeit
ja
Max. Reichweite zu einer Seite
6 m
Betriebsartenschalter
ja
Mit Anschlusskabel
nein
Min. Einschaltdauer
10 s
Transparent
nein
Einbautiefe
0 mm
Montageart
Unterputz
Rückfeldüberwachung
nein
Ausschaltverzögerung selbstlernend
ja
Mit Akustiksensor
nein
Ausführung der Oberfläche
matt
Hersteller: JUNG Albrecht Jung GmbH & Co. KG Volmestr. 1 DE 58579 Schalksmühle kundencenter@jung.de Webseite: www.jung.de
