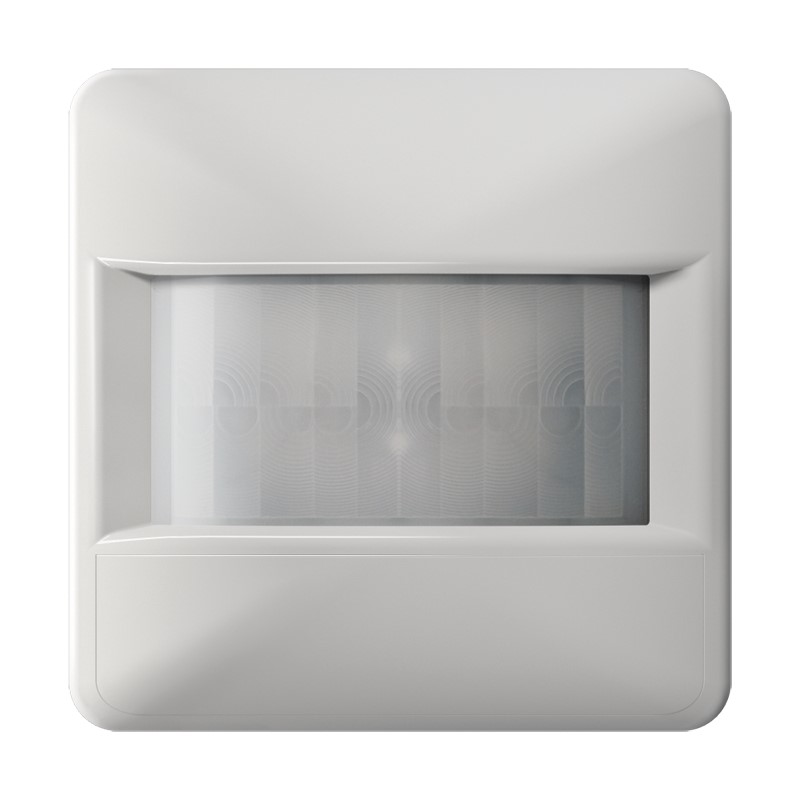

Universal für Busankoppler 3 Art.-Nr.: 2073 U ETS-Produktfamilie Phys. Sensoren Produkttyp Bewegungsmelder Bestimmungsgemäßer Gebrauch Bedarfsgerechtes Steuern von Beleuchtung und anderen elektrischen Verbrauchern in Innenräumen Montage auf Busankoppler 3 (Art.-Nr.: 2073 U) Produkteigenschaften Automatisches Schalten von Beleuchtung, abhängig von Wärmebewegung und Umgebungshelligkeit 2 PIR-Sensoren Erfassungsbereich 180° Integrierter Helligkeitssensor Ausschalthelligkeit einstellbar Ausgangsfunktionen: Schalten, Treppenlichtfunktion, Schalten mit Zwangsstellung, Wertgeber, Lichtszenen-Nebenstelle, Betriebsartvorgabe für Raumtemperaturregler Erweiterung des Erfassungsbereichs durch Betrieb mehrerer Geräte als Haupt- und Nebenstelle Empfindlichkeit manuell einstellbar Status-LEDs Manuelles Schalten am Gerät Erfassungsfeld zur Hälfte abblendbar (Aufsteckblende oder Parametereinstellung) Zusätzliche Eigenschaften Version "Universal": Manuelle Bedienung mit IR-Fernbedienung möglich (Art.-Nr. KNX PM FB IR) 5 Funktionsblöcke zur Bewegungserfassung mit je 2 Ausgängen Funktionsblöcke umschaltbar, z.B. für Tag-/Nachtbetrieb Helligkeitssensorfunktion mit 3 Grenzwerten Alarmmeldung bei Abziehen vom Busankoppler Temperaturmessung Stromaufnahme KNX: 3 ... 10 mA Umgebungstemperatur: -5 ... +45 °C Lager-/Transporttemperatur: -25 ... +70 °C Relative Feuchte: 10 ... 100 % (keine Betauung) Schutzklasse: III Montagehöhe: 1,10 m Erfassungswinkel: 180° Helligkeitssensor Messbereich: ca. 1 ... 1.000 lx Temperatursensor Messbereich: -5 ... +45 °C Genauigkeit: ± 1 K
Hersteller-Artikelnummer (MPN)
CD3181-1LG
Breite
67 mm
Bussystem KNX Secure
nein
Werkstoffgüte
Thermoplast
Ausführung
Bewegungsmelder
Rückfeldüberwachung
nein
Andere Bussysteme
ohne
Betriebsartenschalter
ja
Busspannungsversorgung
ja
Mit Akustiksensor
nein
Nebenstelleneingang
ja
Geeignet für Wandmontage
ja
Einbautiefe
0 mm
Mit Busankopplung
nein
Transparent
nein
Max. Reichweite zu einer Seite
5 m
Max. Reichweite frontal
8 m
Ansprechhelligkeit einstellbar
ja
Bussystem Powernet
nein
Treppenlichtautomatik
ja
Min. Einschaltdauer
10 s
Bussystem KNX
ja
Ausschaltverzögerung selbstlernend
ja
Mit Anschlusskabel
nein
DALI-2 zertifiziert
nein
Werkstoff
Kunststoff
Anzahl der Kanäle
1
Farbe
lichtgrau
Teach-Funktion für Ansprechhelligkeit
ja
Geeignet für Deckenmontage
nein
Funk bidirektional
nein
Oberflächenschutz
sonstige
Höhe
67 mm
Bussystem KNX-RF (Funk)
nein
Montageart
Unterputz
Bussystem KNX Secure-RF (Funk)
nein
Erfassungswinkel horizontal
0 °
Optimale Montagehöhe
1,1 m
Bussystem LON
nein
Einbaulänge
67 mm
Länge des Anschlusskabels
0 mm
Bussystem Funkbus
nein
Tierschneise
ja
Erfassungswinkel vertikal
6 °
Kompatibel mit Casambi
nein
Ausführung der Oberfläche
glänzend
Einbaubreite
67 mm
RAL-Nummer (ähnlich)
7035
Durchmesser Erfassungsfeld auf Fußboden
10 m
Unterkriechschutz
nein
Hersteller: JUNG Albrecht Jung GmbH & Co. KG Volmestr. 1 DE 58579 Schalksmühle kundencenter@jung.de Webseite: www.jung.de
