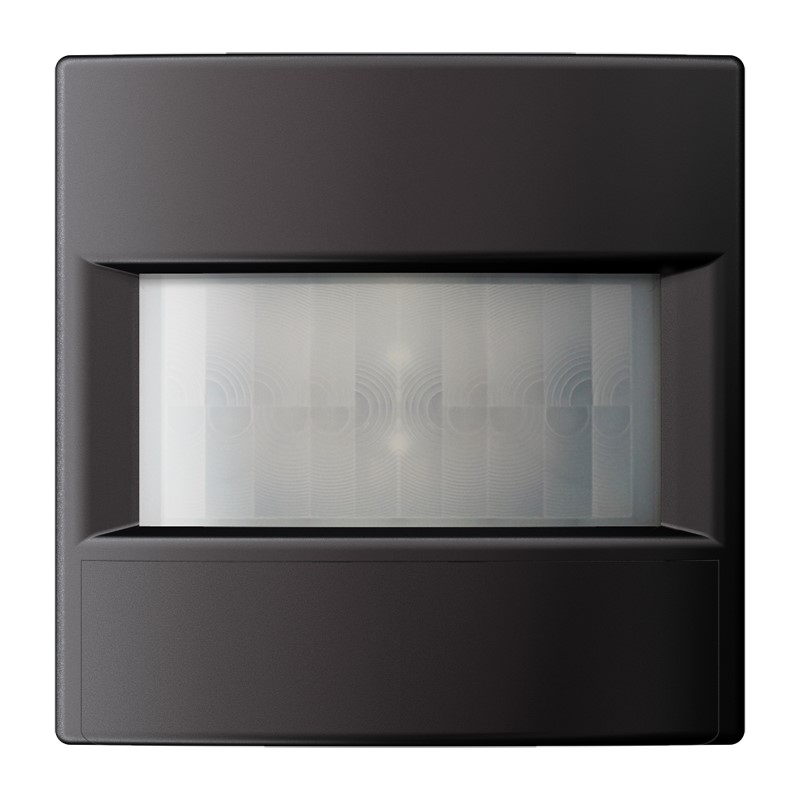

Universal für Busankoppler 3 Art.-Nr.: 2073 U ETS-Produktfamilie Phys. Sensoren Produkttyp Bewegungsmelder Bestimmungsgemäßer Gebrauch Bedarfsgerechtes Steuern von Beleuchtung und anderen elektrischen Verbrauchern in Innenräumen Montage auf Busankoppler 3 (Art.-Nr.: 2073 U) Produkteigenschaften Automatisches Schalten von Beleuchtung, abhängig von Wärmebewegung und Umgebungshelligkeit 2 PIR-Sensoren Erfassungsbereich 180° Integrierter Helligkeitssensor Ausschalthelligkeit einstellbar Ausgangsfunktionen: Schalten, Treppenlichtfunktion, Schalten mit Zwangsstellung, Wertgeber, Lichtszenen-Nebenstelle, Betriebsartvorgabe für Raumtemperaturregler Erweiterung des Erfassungsbereichs durch Betrieb mehrerer Geräte als Haupt- und Nebenstelle Empfindlichkeit manuell einstellbar Status-LEDs Manuelles Schalten am Gerät Erfassungsfeld zur Hälfte abblendbar (Aufsteckblende oder Parametereinstellung) Zusätzliche Eigenschaften Version "Universal": Manuelle Bedienung mit IR-Fernbedienung möglich (Art.-Nr. KNX PM FB IR) 5 Funktionsblöcke zur Bewegungserfassung mit je 2 Ausgängen Funktionsblöcke umschaltbar, z.B. für Tag-/Nachtbetrieb Helligkeitssensorfunktion mit 3 Grenzwerten Alarmmeldung bei Abziehen vom Busankoppler Temperaturmessung Stromaufnahme KNX: 3 ... 10 mA Umgebungstemperatur: -5 ... +45 °C Lager-/Transporttemperatur: -25 ... +70 °C Relative Feuchte: 10 ... 100 % (keine Betauung) Schutzklasse: III Montagehöhe: 1,10 m Erfassungswinkel: 180° Helligkeitssensor Messbereich: ca. 1 ... 1.000 lx Temperatursensor Messbereich: -5 ... +45 °C Genauigkeit: ± 1 K
Hersteller-Artikelnummer (MPN)
AL3181-1D
Durchmesser Erfassungsfeld auf Fußboden
10 m
Ausführung der Oberfläche
matt
Geeignet für Deckenmontage
nein
DALI-2 zertifiziert
nein
Einbautiefe
0 mm
Montageart
Unterputz
Einbaubreite
70 mm
Ausführung
Bewegungsmelder
Max. Reichweite frontal
8 m
Bussystem LON
nein
Erfassungswinkel horizontal
0 °
Erfassungswinkel vertikal
6 °
Farbe
dark
Andere Bussysteme
ohne
Mit Akustiksensor
nein
Bussystem Powernet
nein
Optimale Montagehöhe
1,1 m
Ansprechhelligkeit einstellbar
ja
Länge des Anschlusskabels
0 mm
Mit Busankopplung
nein
Bussystem KNX Secure
nein
Einbaulänge
70 mm
Oberflächenschutz
lackiert
Höhe
70 mm
Busspannungsversorgung
ja
Transparent
nein
Mit Anschlusskabel
nein
Kompatibel mit Casambi
nein
Geeignet für Wandmontage
ja
Bussystem KNX Secure-RF (Funk)
nein
Anzahl der Kanäle
1
Betriebsartenschalter
ja
Unterkriechschutz
nein
Funk bidirektional
nein
Min. Einschaltdauer
10 s
Bussystem KNX-RF (Funk)
nein
Werkstoffgüte
Thermoplast
Teach-Funktion für Ansprechhelligkeit
ja
Bussystem KNX
ja
Bussystem Funkbus
nein
Tierschneise
ja
Max. Reichweite zu einer Seite
5 m
Ausschaltverzögerung selbstlernend
ja
Breite
70 mm
Nebenstelleneingang
ja
Treppenlichtautomatik
ja
Werkstoff
Kunststoff
Rückfeldüberwachung
nein
Hersteller: JUNG Albrecht Jung GmbH & Co. KG Volmestr. 1 DE 58579 Schalksmühle kundencenter@jung.de Webseite: www.jung.de
