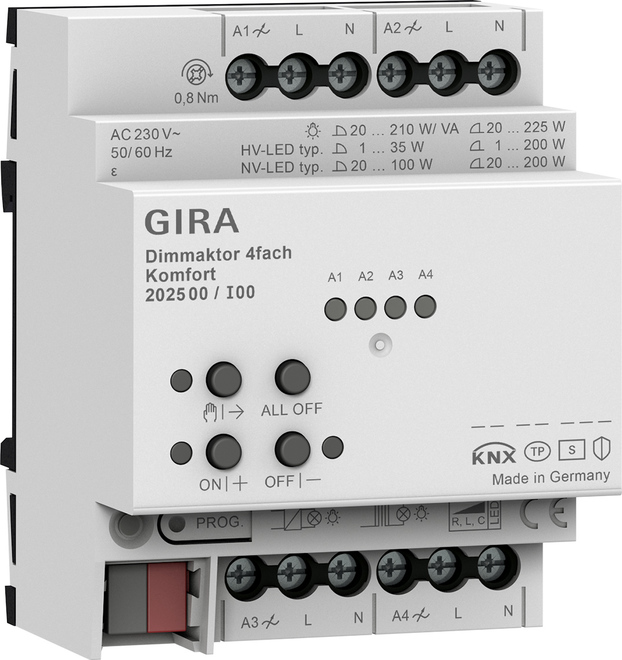

Dimmaktor 4-f. REG KNX Secure 202500

Produktinformationen

Dimmaktor 4fach Komfort für KNX 4 x 225 W/VA Merkmale: -Dimmaktor mit integrierter Busankopplung. -Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit NV-Halogen-oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen-oder NV-LED-Lampen. -Automatische oder manuelle Auswahl des zur Last passenden Dimmprinzips. -Leerlauf-, kurzschluss-und übertemperatursicher. -Handbetätigung der Ausgänge unabhängig vom Bus. -Temporäre Statusanzeige aktivierbar, Verknüpfung über Kommunikationsobjekt über mehrere Aktoren hinweg möglich. -Parallelschaltung mehrerer Ausgänge zum Dimmen größerer Lampenlasten oder Leistungserweiterung über Leistungszusätze. -Zur Vereinfachung der Konfiguration können in der ETS alle vorhandenen Dimmkanäle auf gleiche Parameter zugeordnet und somit identisch parametriert werden. -Bis zu 6 Zentralfunktionen zur gemeinsamen Ansteuerung aller Dimmkanäle mit Schalt-, Dimm-und Wertobjekten. -Bis zu 8 unabhängige Logikfunktionen zur Realisierung einfacher oder komplexer logischer Operationen. -Aktiv sendende Rück-oder Statusmeldungen lassen sich nach Spannungswiederkehr oder nach einem ETS-Programmiervorgang global verzögern. Dimmausgänge -Unabhängiges Schalten und Dimmen der Dimmausgänge. -Vorgabe der Lastart und Festlegung des Dimmprinzips möglich: Universal (mit automatischem Einmessvorgang), elektronischer Trafo (kapazitiv / Phasenabschnitt), konventioneller Trafo (induktiv / Phasenanschnitt), LED (Phasenanschnitt) bzw. LED (Phasenabschnitt). -Dimmkennline pro Kanal zur Anpassung auf die jeweilige angeschlossene Last im Zeitbereich und Wertebereich konfigurierbar. -Einstellung des dimmbaren Bereichs möglich (Einschalthelligkeit, Grundhelligkeit; alternativ: untere Dimmgrenze und obere Dimmgrenze). -Verhalten beim Empfang eines absoluten Helligkeitswerts einstellbar (andimmen, anspringen, Fading). -Verhalten beim relativen Hochdimmen im ausgeschalteten Zustand einstellbar (Kanal einschalten, keine Reaktion). -Zentrale Steuerungsfunktion über bis zu 6 Schaltobjekte, 6 Dimmobjekte und 6 Wertobjekte und Sammelrückmeldung. -Rückmeldung Schalten: Aktive (bei Änderung oder zyklisch auf den Bus sendend) oder passive (Objekt auslesbar) Rückmeldefunktion. -Rückmeldung Helligkeitswert: Aktive (bei Änderung oder zyklisch auf den Bus sendend) oder passive (Objekt auslesbar) Rückmeldefunktion. -Für aktive Rückmeldeobjekte ist die Art der Aktualisierung einstellbar (bei Änderung des Eingangsobjektes oder bei Änderung des Rückmeldewertes). Somit ist eine Anpassung an Visualisierungen individuell möglich. -Rückmeldungen für Kurzschluss, Überlast/Netzspannungsausfall und Lastart (KNX konform und erweitert). -Reaktion bei Busspannungsausfall-/wiederkehr und nach einem ETS-Programmiervorgang für jeden Ausgang einstellbar. -Logische Verknüpfungsfunktion einzeln für jeden Ausgang. -Sperrfunktion für jeden Kanal parametrierbar. Alternativ Zwangsstellungsfunktion separat für jeden Ausgang. -Zeitfunktionen (Ein-, Ausschaltverzögerung). -Treppenlichtfunktion mit Vorwarnfunktion durch zeitgesteuertes Reduzieren der Beleuchtung oder Aktivierung einer Permanentbeleuchtung. -Treppenhausfunktion mit Zeitverlängerung oder variabler Terppenhauszeitvergabe über Kommunikationsobjekt. -Soft-EIN-Funktion und Soft-AUS-Funktion einstellbar. -Automatisches Ausschalten bei Helligkeitswert < X % einstellbar (mit individueller Verzögerungszeit). -Einbeziehung in Lichtszenen möglich: Bis zu 64 interne Szenen sind je Ausgang parametrierbar. -Verzögerungszeit bei Szenenabruf konfigurierbar. -Dimmverhalten bei Aufruf einer neuen Szene einstellbar (anspringen, andimmen, Fading). -Visuelle Rückmeldung beim Speichern einer Szene. -Erweiterter Szenenabruf. -Betriebsstundenzähler einzeln für jeden Ausgang aktivierbar. -Betriebsstundenzähler als Vorwärtszähler (mit optionalem Grenzwert) oder Rückwärtszähler (mit optionalem Startwert). Logikfunktionen -Das Gerät verfügt über acht interne Logikfunktionen. -Logikgatter (UND, ODER, exklusives UND, exklusives ODER, je mit bis zu 4 Eingängen). -1-Bit-auf-1-Byte-Umsetzer mit Eingangsfilter, Sperrobjekt und Vorgabe der Ausgabewerte. -Sperrglied mit Filter-und Zeitfunktionen und Sperrobjekt. -Vergleicher für Werte mit neun verschiedenen Eingangsdatenformaten und vielen Vergleichsoperationen. -Grenzwertschalter mit Hysterese mit oberem und unterem Schwellwert bei neun verschiedenen Eingangsdatenformaten, inkl. Vorgabe der 1-Bit-Ausgabewerte. -Die Logikfunktionen besitzen eigene KNX Kommunikationsobjekte und können Telegramme des Aktors oder anderer Busgeräte verarbeiten. Hinweise: -VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1. -Die maximale Anschlussleistung ist abhängig von der gewählten Betriebsart (Phasenan-oder Phasenabschnitt). Nähere Angaben finden Sie in der Gebrauchsanleitung. -Leistungserweiterung durch Gira Leistungszusätze. -Parallelgeschaltete Ausgänge nur bis 95 % auslasten. An parallelgeschaltete Dimmausgänge keine Kompaktleuchtstofflampen anschließen. Parallelgeschaltete Dimmausgänge nicht mit Leistungszusätzen erweitern. -Montage auf DIN-Hutschiene. -KNX Data Secure kompatibel. -Schneller Download der Applikation (Long Frame Support). -Firmware-Updates sind mit der Gira ETS Service App (Zusatzsoftware) möglich. Lieferumfang: -Anschluss-und Abzweigklemme für KNX im Lieferumfang enthalten.
