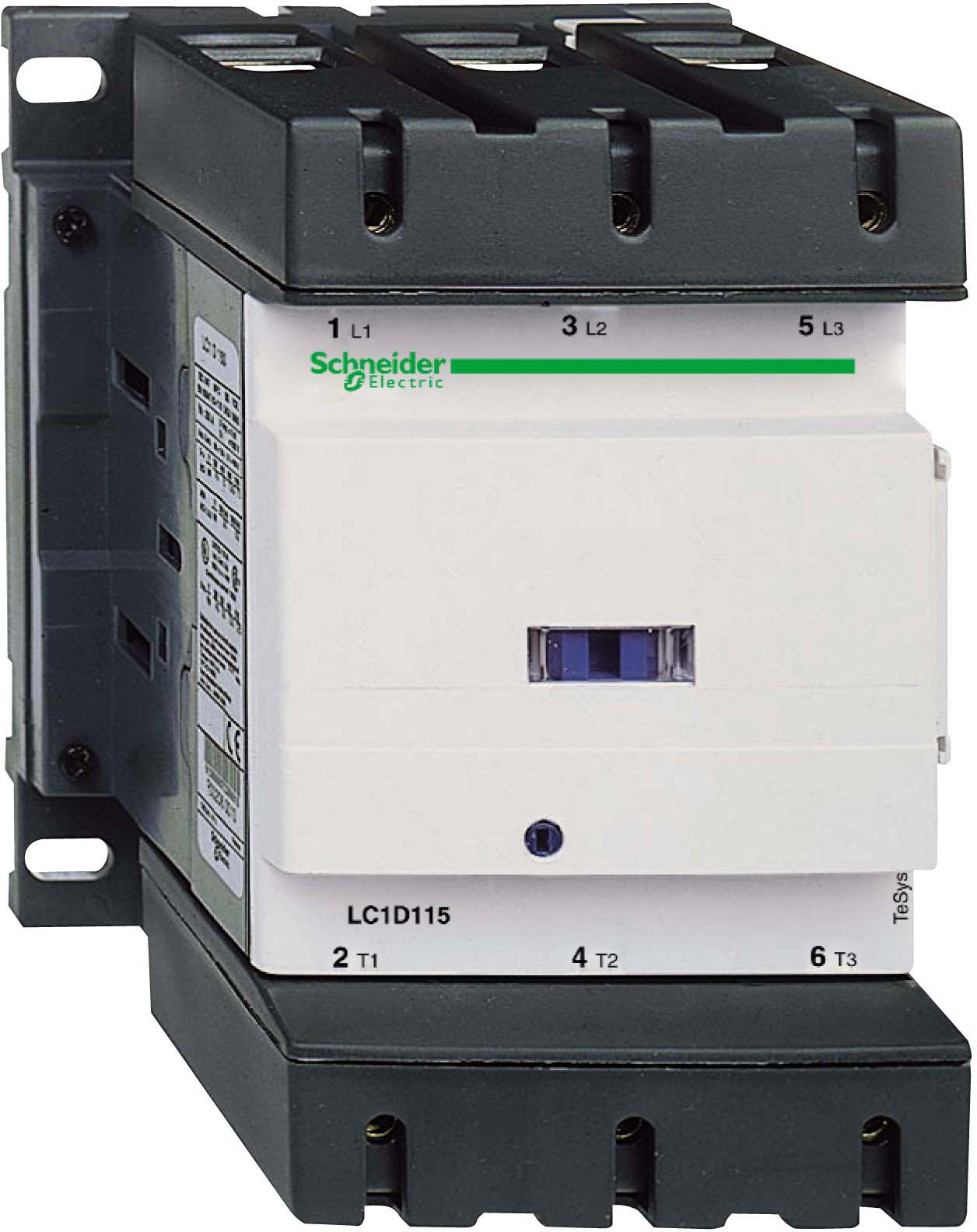

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 75 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 150 A, Spule 230 V AC. Abmessung (BxHxT) 120x158x136 mm, Gewicht 2,5 kg. Kategorie AC-3, AC-4, AC-1. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach DNV, GOST, RINA, UL, CSA, LROS (Lloyds register of shipping), GL, CCC, BV. Produktstandards gem.
Hersteller-Artikelnummer (MPN)
LC1D150P7
Anschlussart Hauptstromkreis
Schraubanschluss
Breite
120 mm
Anzahl der Hilfskontakte als Öffner
1
Bemessungsbetriebsleistung bei AC-3, 400 V
75 kW
Bemessungssteuerspeisespannung Us bei AC 50 Hz
230 V
Anzahl der Schließer als Hauptkontakte
3
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
150 A
Tiefe
136 mm
Betriebsspannung bei AC 50 Hz
440 V
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
50 A
Betriebsspannung bei AC 60 Hz
440 V
Höhe
158 mm
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
200 A
Geeignet für Reiheneinbau
nein
Anzahl der Hilfskontakte als Schließer
1
Spannungsart zur Betätigung
AC
Bemessungssteuerspeisespannung Us bei AC 60 Hz
230 V
Bemessungsbetriebsleistung bei AC-4, 400 V
22 kW
Hersteller: Schneider Electric Schneider Electric GmbH Gothaer Str. 29 DE 40880 Ratingen de-gh@se.com Webseite: www.schneider-electric.de
