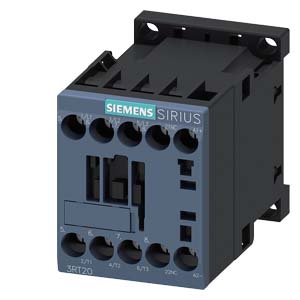

Leistungsschütz, AC-3e/AC-3, 9 A, 4 kW / 400 V, 3-polig, DC 24 V, Hilfskontakte: 1 Ö, Schraubanschluss, Baugröße: S00 Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren. Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASi oder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready. Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung. Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Hersteller-Artikelnummer (MPN)
3RT20161BB42
Anschlussart Hauptstromkreis
Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
9 A
Tiefe
73 mm
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
22 A
Geeignet für Reiheneinbau
ja
Betriebsspannung AC 60 Hz
690 V
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
8,5 A
Bemessungsbetriebsleistung NEMA
3,677494 kW
Breite
45 mm
Betriebsspannung AC 50 Hz
690 V
Bemessungsbetriebsleistung bei AC-3, 400 V
4 kW
Anzahl der Hilfskontakte als Öffner
1
Anzahl der Schließer als Hauptkontakte
3
Höhe
58 mm
Bemessungsbetriebsleistung bei AC-4, 400 V
4 kW
Spannungsart zur Betätigung
DC
Bemessungssteuerspeisespannung DC
24 V
Hersteller: Siemens Siemens AG Digital Industries Deutschland Siemenspromenade 2 DE 91058 Erlangen contact@siemens.com Webseite: www.siemens.de/industry
