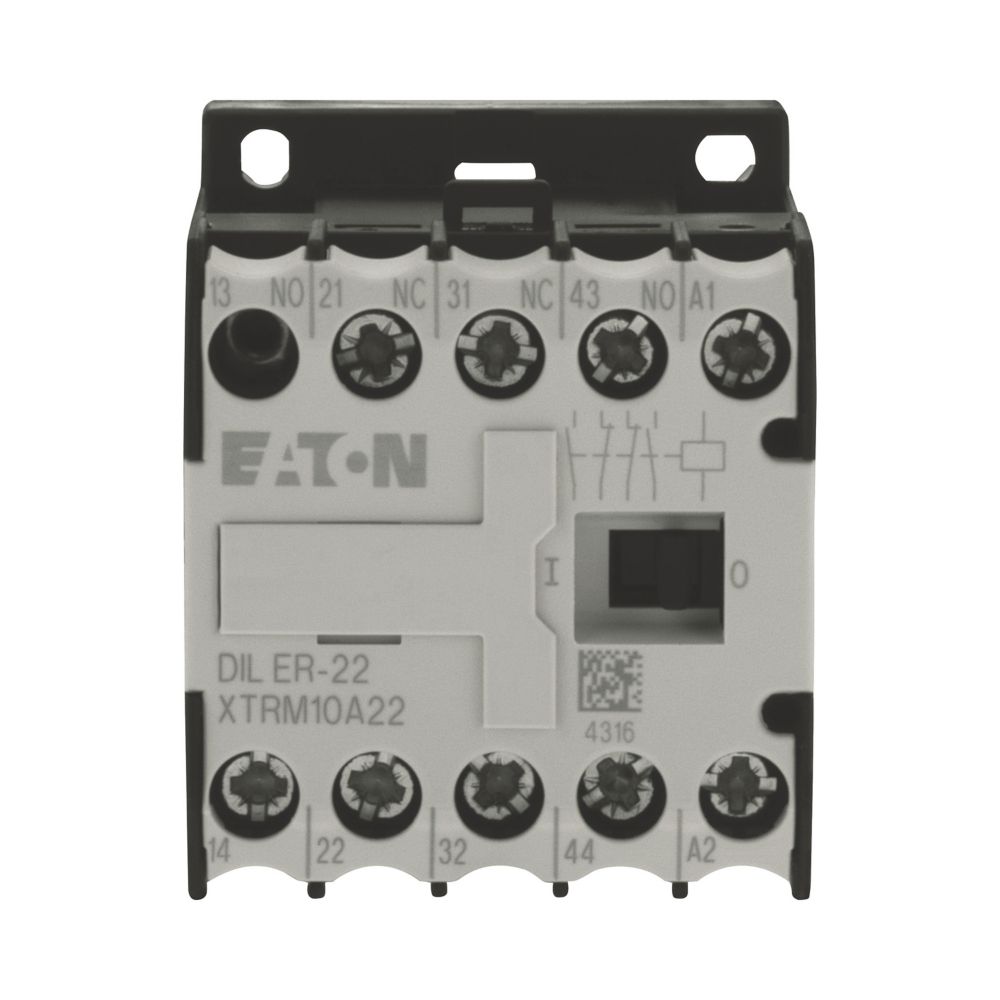

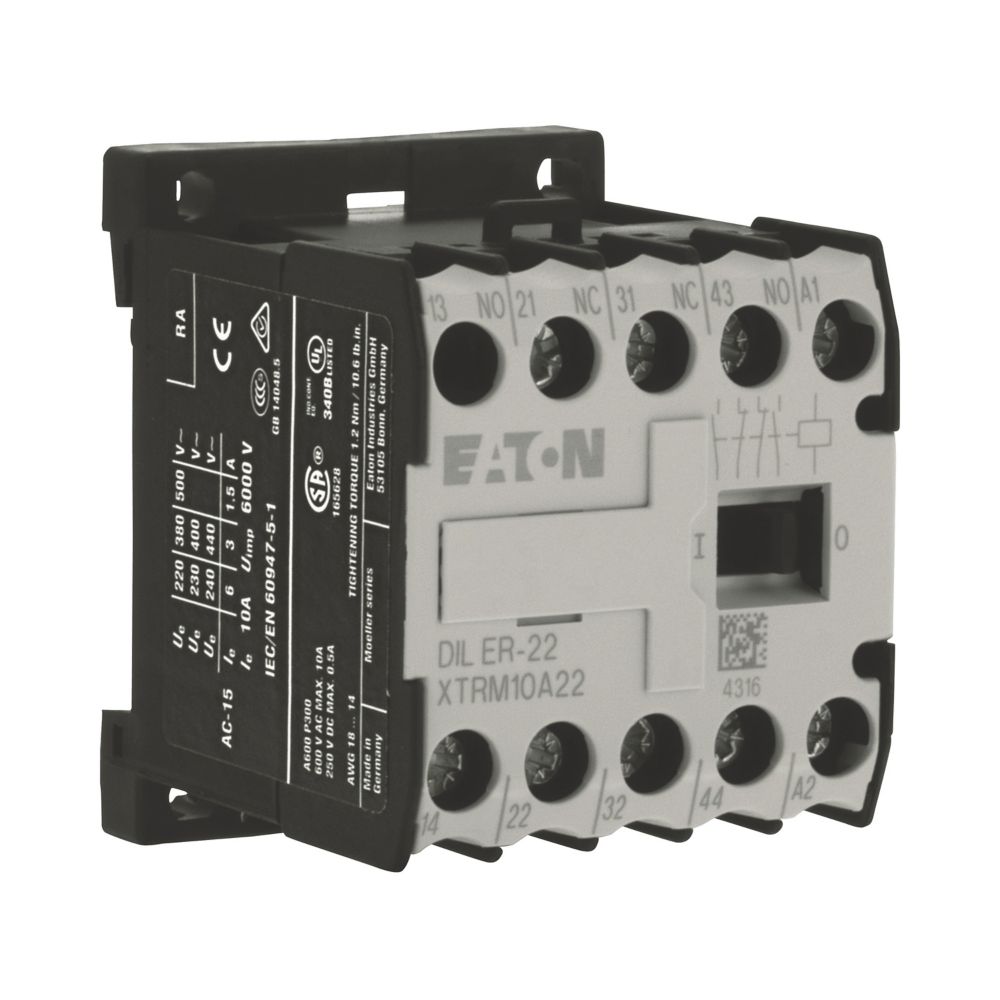

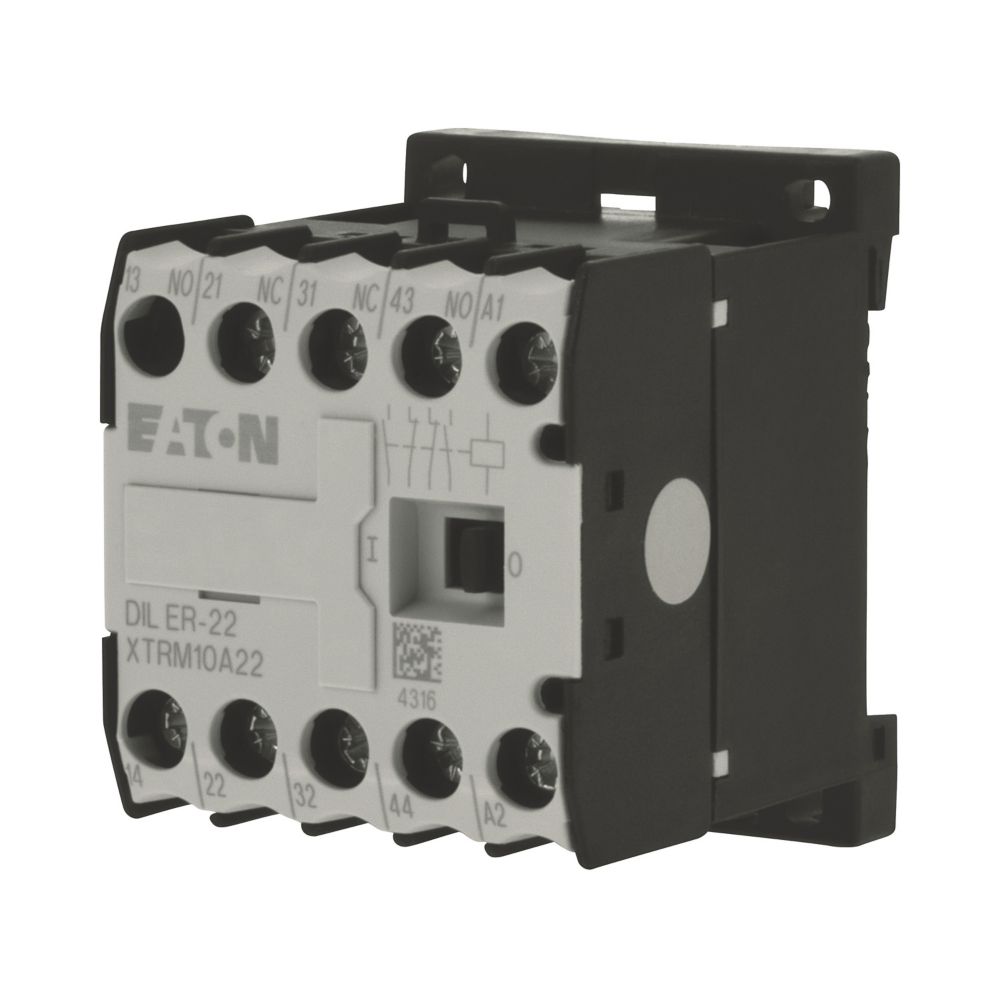

Hilfsschütz, Sortiment: DILER Mini-Schütz, Anwendung: Hilfsschütze, Beschreibung: mit zwangsgeführten Kontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom konventioneller thermischer Strom, 1 Pol offen bei 50 °C: Ith =Ie= 10 A, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 6 A, 380 V 400 V 415 V: Ie= 3 A, Kontakte S = Schließer: 2 S, Kontakte Ö = Öffner: 2 Ö, Codenummer und Version der Kombination Unterscheidungsnummer: 22E, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Schutzart: IP20, Hinweise: Kontaktnummern gemäß EN 50011
Hersteller-Artikelnummer (MPN)
010042
Breite
45 mm
Anzahl der Hilfskontakte als Öffner
2
Spannungsart der Betriebsspannung
AC/DC
Bemessungsschaltstrom
10 A
Anschlussart Hilfsstromkreis
Schraubanschluss
Tiefe
54 mm
Betriebsspannung bei AC 50 Hz
17..500 V
Bemessungsbetriebsstrom Ie, 400 V
3 A
Bemessungssteuerspeisespannung Us bei DC
24 V
Spannungsart zur Betätigung
DC
Montageart
DIN-Schiene/Schraube
Mit LED-Anzeige
nein
Höhe
58 mm
Anzahl der Hilfskontakte als Schließer
2
Bemessungssteuerspeisespannung Us bei AC 50 Hz
0 V
Betriebsspannung bei AC 60 Hz
17..500 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
0 V
Geeignet für Handbedienung
nein
Schnittstelle
nein
Betriebsspannung bei DC
24..220 V
Bemessungsbetriebsstrom
10 A
Hersteller: Eaton Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
