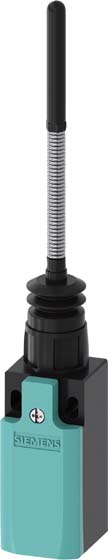

Positionsschalter Kunststoffgehäuse nach DIN EN 50047, 31 mm Geräteanschluss 1 x (M20 x 1,5) 1S/1Ö Sprungkontakte integriert (nicht austauschbar) Federstab Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen. Der modulare Aufbau der Positionsschalter 3SE5 ermöglicht eine Vielzahl von Varianten bei einer kleinen Anzahl von Lagertypen. Die große Varianz der Stecker- und Rollen erfüllt nahezu alle Anforderungen im Industriealltag. LEDs zeigen den aktuellen Status des Geräts an. Dank Schnellanschlusstechnik können die Anschlusszeiten erheblich reduziert werden. Schaltpunkte und Befestigung nach EN 50047 und EN 50041. Die Geräte sind weltweit zugelassen (IEC, UL). Mit der entsprechenden Schalterkonfiguration können höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 erfüllt werden. Die integrierte ASIsafe-Elektronik benötigt eine geringe Stromaufnahme. Es stehen verschiedene Gehäusegrößen, mit verschiedenen Schaltgliedern, in Kunststoff oder Metall oder Kompaktbauform zur Verfügung. Einige Varianten sind optional mit LED-Statusanzeige und M12-Stecker erhältlich. Die Reihe 3SF1 mit direkter Anbindung an das Bussystem AS-Interface rundet das Portfolio ab. Als Zubehör sind je nach Ausführung Antriebsköpfe und Stecker sowie weiteres Montage-/Anschlusszubehör erhältlich. Safety is a SIRIUS business.
Hersteller-Artikelnummer (MPN)
3SE52320HR01
Bemessungsbetriebsstrom Ie bei DC-13, 24 V
3 A
Geeignet für Sicherheitsfunktionen
nein
Höhe des Sensors
33 mm
Umgebungstemperatur während des Betriebs
-25..85 °C
Bemessungsbetriebsstrom Ie bei DC-13, 230 V
0,27 A
Anzahl der Kontakte als Öffner
1
Schaltfunktion verrastend
nein
Bemessungsbetriebsstrom Ie bei AC-15, 125 V
6 A
Explosionsschutz-Kategorie für Gas
ohne
Schaltfunktion
Sprungschaltglied
Länge des Sensors
210,3 mm
Schutzart (IP)
IP65
Ausrichtung des Betätigungselements
Rollenstößel gerade
Bemessungsbetriebsstrom Ie bei AC-15, 24 V
6 A
Ausgang elektronisch
nein
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation
ohne
Explosionsschutz-Kategorie für Staub
ohne
Ausführung der Schnittstelle
ohne
Bemessungsbetriebsstrom Ie bei AC-15, 230 V
3 A
Schutzart (NEMA)
12
Bemessungsbetriebsstrom Ie bei DC-13, 125 V
0,55 A
Beschichtung Gehäuse
sonstige
Ausführung des Betätigungselements
Federstab
Zwangsöffnung
nein
Breite des Sensors
31 mm
Anzahl der Kontakte als Schließer
1
Ausführung des elektrischen Anschlusses
Kabeleinführung (metrisch)
Werkstoff des Gehäuses
Kunststoff
Gehäusebauform
Quader
Mit Statusanzeige
nein
Hersteller: Siemens Siemens AG Digital Industries Deutschland Siemenspromenade 2 DE 91058 Erlangen contact@siemens.com Webseite: www.siemens.de/industry
