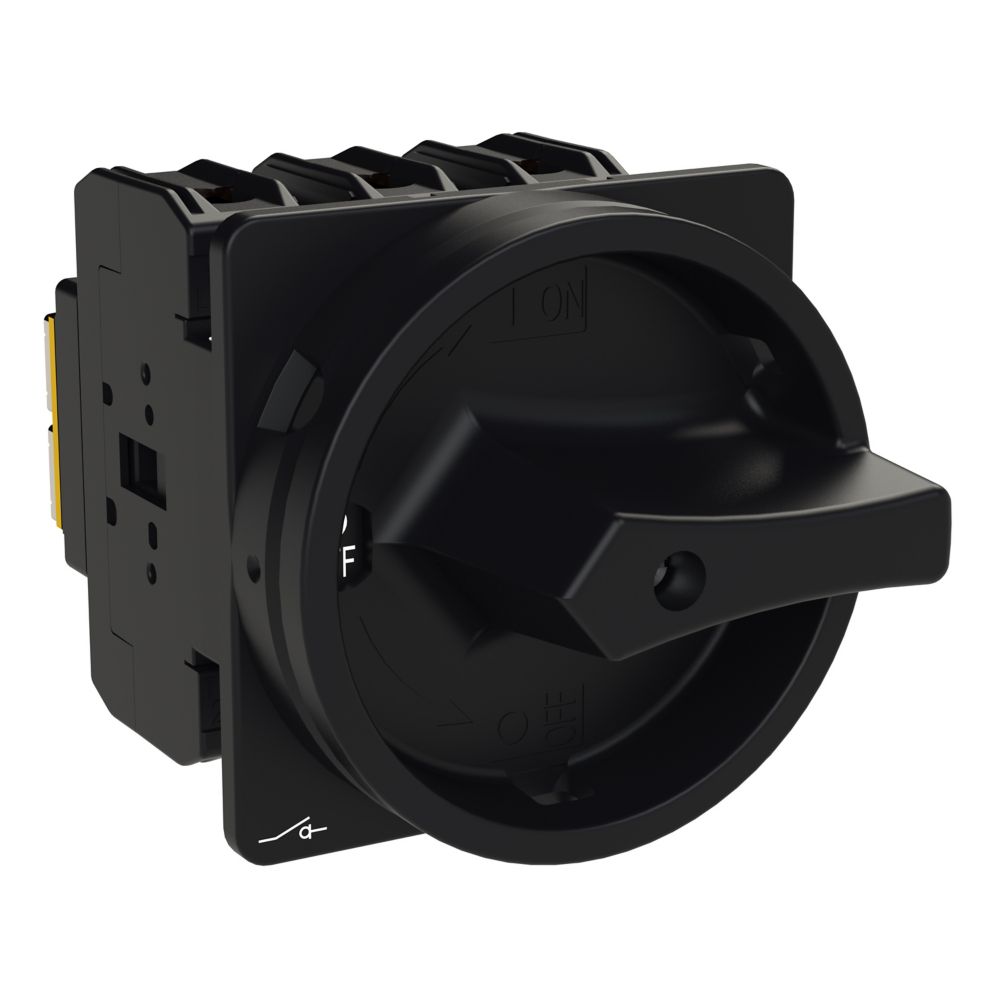

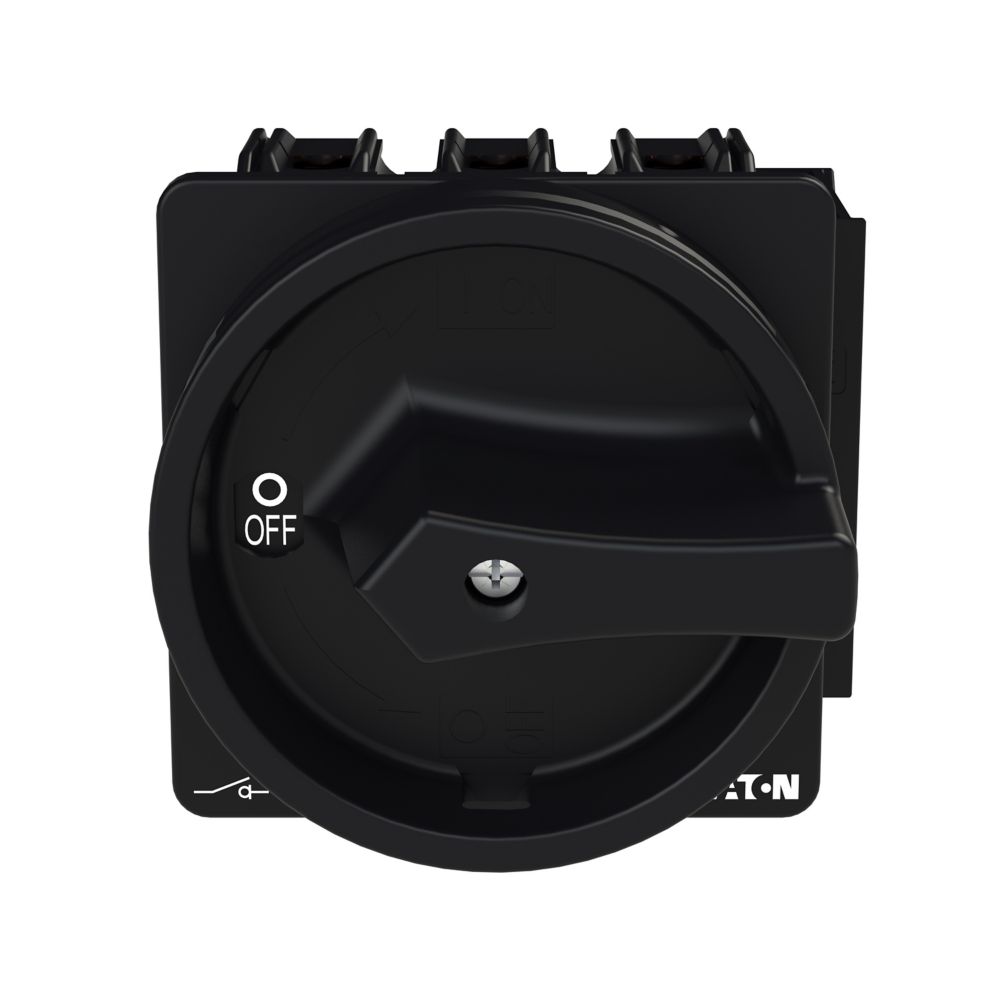

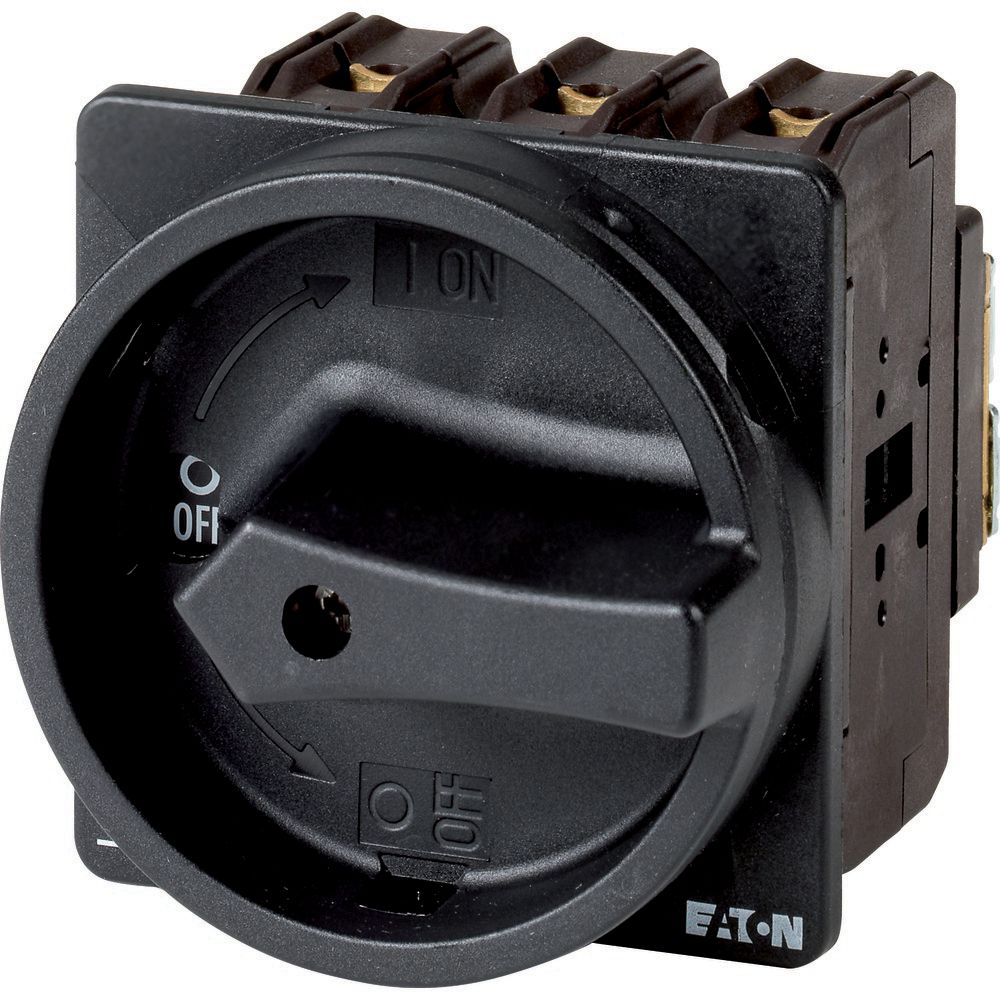

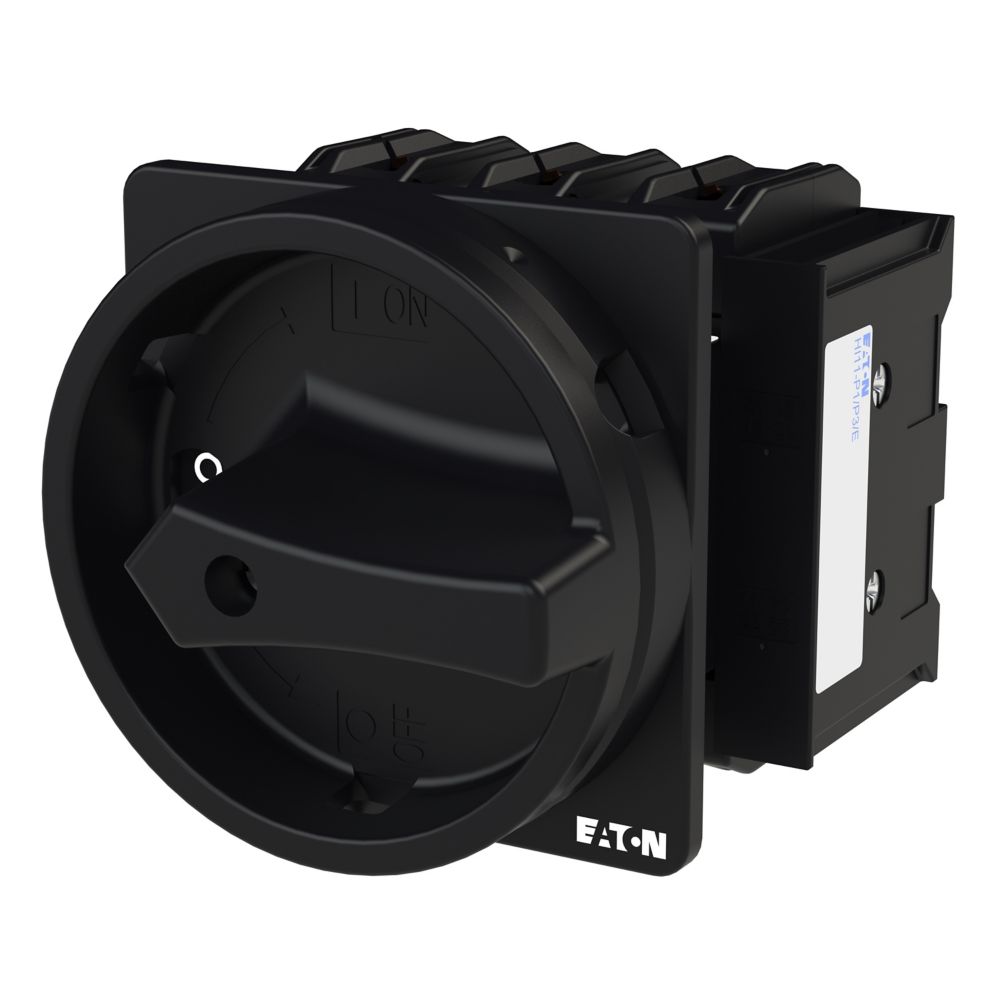

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P3, Stopp-Funktion: STOPP-Funktion, mit schwarzem Drehgriff und Sperrkranz, Information zum Lieferumfang: Hilfskontakt oder Neutralleiter kundenseitig montiert., 3-polig, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: Front IP65, Bauform: Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Bemessungsdauerstrom: Iu = 63 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3, NEMA12
Hersteller-Artikelnummer (MPN)
022264
Schutzart (IP), frontseitig
IP65
Anschlussart Hauptstromkreis
Schraubanschluss
Bemessungsbetriebsspannung
690 V
Bedingter Bemessungskurzschlussstrom Iq
100 kA
Geeignet für Frontbefestigung Zentral
nein
Tiefe
128 mm
Ausführung als Wendeschalter
nein
Bemessungskurzzeitstromfestigkeit Icw
1,26 kA
Schaltleistung bei 400 V
30 kW
Schutzart (NEMA)
1
Ausführung als NOT-AUS-Einrichtung
nein
Ausführung als Sicherheitsschalter
nein
Geeignet für Frontbefestigung 4-Loch
ja
Geeignet für Bodenbefestigung
nein
Farbe des Betätigungselements
schwarz
Bemessungsdauerstrom bei AC-23, 400 V
63 A
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Polzahl
3
Bemessungsdauerstrom bei AC-21, 400 V
63 A
Verriegelbar
ja
Breite
87 mm
Geeignet für Verteilereinbau
nein
Ausführung als Hauptschalter
ja
Motorantrieb optional
nein
Anzahl der Schalter
1
Ausführung des Betätigungselements
Türkupplungsdrehantrieb
Mit vormontierter Verkabelung
nein
Motorantrieb integriert
nein
Ausführung als Wartungs-/Reparaturschalter
ja
Höhe
102 mm
Anzahl der Hilfskontakte als Schließer
1
Bemessungsdauerstrom Iu
63 A
Geeignet für Zwischenbau
nein
Bemessungsbetriebsleistung bei AC-3, 400 V
30 kW
Anzahl der Hilfskontakte als Öffner
1
Bemessungsbetriebsleistung bei AC-23, 400 V
30 kW
Spannungsauslöser optional
nein
Gerätebauart
Einbaugerät Festeinbautechnik
Hersteller: Eaton Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
