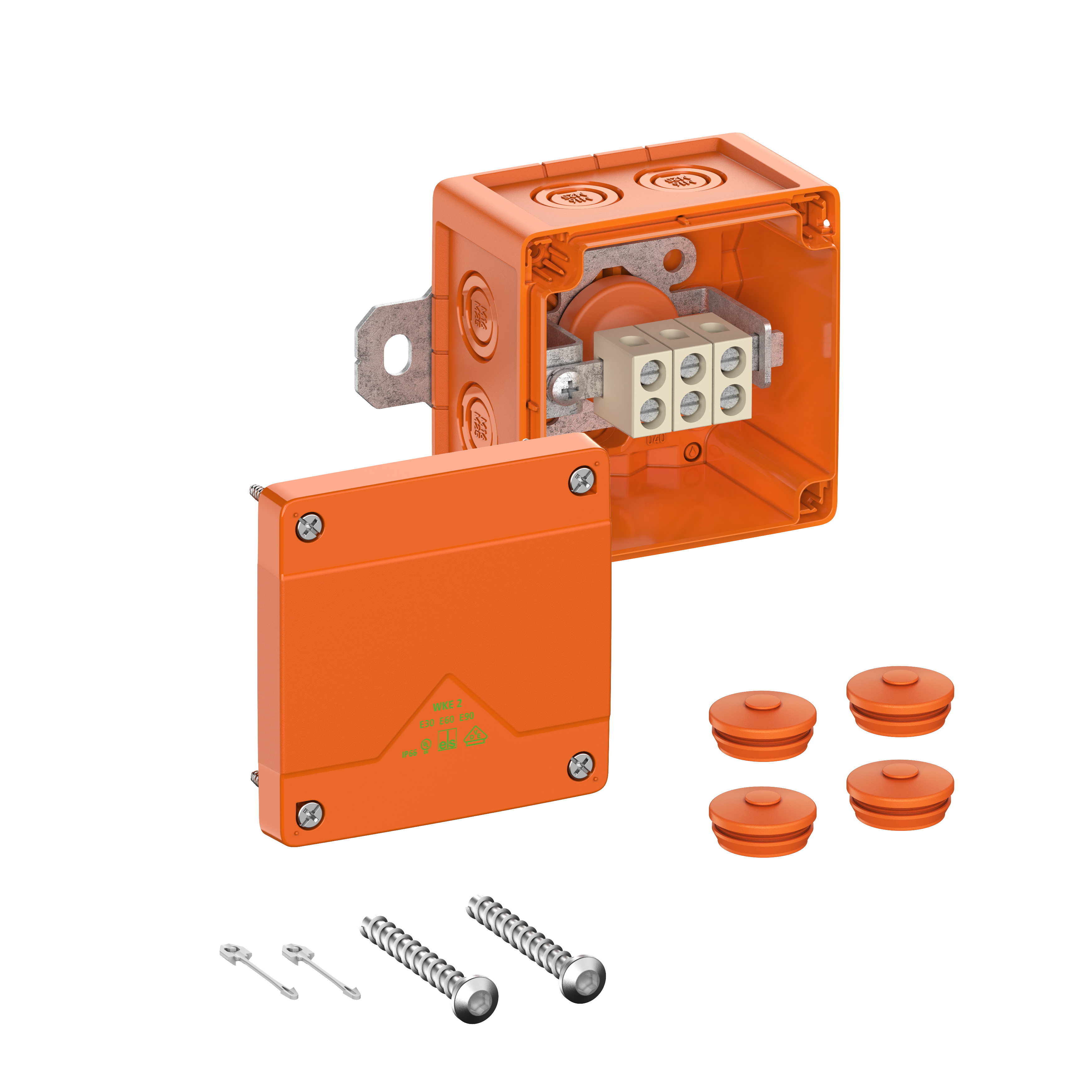

Abzweigkasten, mit Schutzart IP66, Ui=450 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), Ausschlagmembranen, M16/M25, (1 rückseitig, 7 seitlich), außenliegende Befestigungsstellen, mit elektrischem Funktionserhalt E30-E90 nach DIN 4102 Teil 12. Halogenfreies Gehäuse aus Spezialthermoplast, Klemmen aus hochtemperaturbeständiger Spezialkeramik, Klemmenhalter frei positionierbar, orange, Verbindungskasten 3-polig 1-6mm², Abzweigkasten 3-polig 1-4mm², Anzahl der klemmbaren Leiter pro Pol: 10 x 1² / 8 x 1,5² / 6 x 2,5² / 4 x 4² / 2 x 6²Abmessungen: 100 x 100 x 70mmBeigefügtes Zubehör: Deckelverliersicherung, Schraubanker, 4 Doppelmembranstutzen IP66 M25 Dichtbereich 9-17mm
Hersteller-Artikelnummer (MPN)
86651201
Funktionserhalt
E90
Montage unter Wasser
nein
Mit Vergussmasse mitgeliefert
nein
Einführung von hinten
ja
Anzahl der Einführungen
8
Ausführung
Verbindungskasten
Montage im Erdreich
nein
Oberflächenschutz
unbehandelt
Länge
100 mm
Abgangsanschlüsse mit Steckverbindern für steckbare Gebäudeinstallation
nein
Farbe
orange
Art der Gehäusedurchführung
Vorprägung
Plombierbar
ja
Tiefe
70 mm
Montageart
Wand-/Deckenmontage
Form
quadratisch
Einsatztemperatur
-35..55 °C
Mit Zugentlastung
nein
Mit Abschirmung
nein
Ausführung Deckel
sonstige
Für Ex-Zone Gas
ohne
Werkstoff
Kunststoff
Anreihbar
ja
Schutzart (NEMA)
sonstige
Vergießbar
nein
Deckelbefestigung
geschraubt
Witterungsbeständig
ja
Bestückung
Schraubklemme
Transparenter Deckel
nein
RAL-Nummer (ähnlich)
2004
Max. Leiterquerschnitt
10 mm²
Explosionsgeprüfte Ausführung
nein
Bemessungsisolationsspannung Ui
450 V
Für Ex-Zone Staub
ohne
Halogenfrei
ja
Polzahl
3
Anzahl der Klemmstellen je Pol
1
Breite
100 mm
Schutzart (IP)
IP66
Hersteller: Spelsberg Günther Spelsberg GmbH+Co.KG Elektro-Inst.-Sys. Im Gewerbepark 1 DE 58579 Schalksmühle info@spelsberg.de Webseite: www.spelsberg.de
