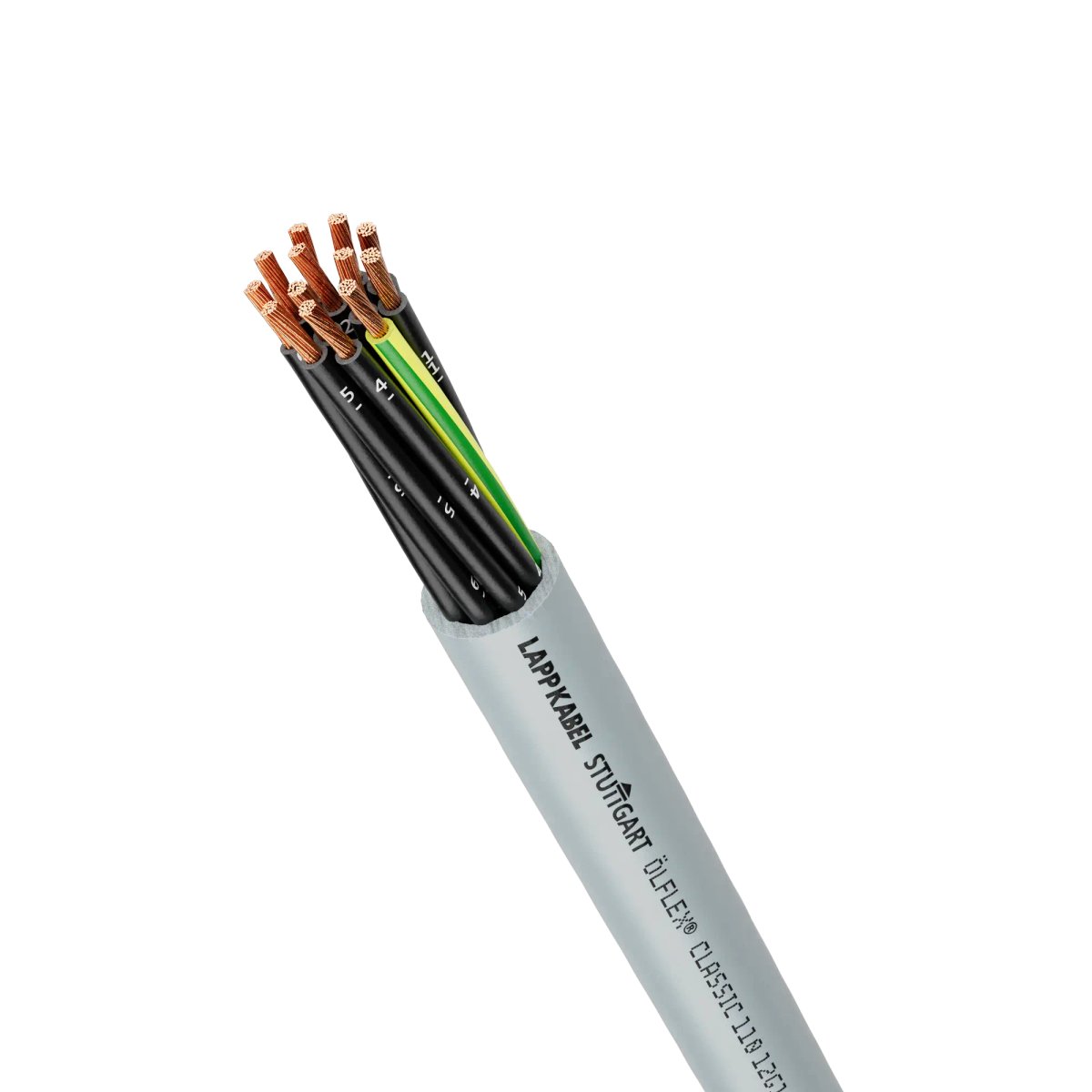

Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen. Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung. Leitungsaufbau erlaubt flexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette (artikelabhängig, siehe Technische Daten oder Datenblatt). Leitungsaufbau auch für Torsionsanwendungen in Windkraftanlagen geeignet. Für mittlere mechanische Beanspruchung geeignet. Einsetzbar in trockenen und feuchten Räumen. Flexibler Einsatz bei bis zu -15 °C möglich. PVC-Außenmantel ist beständig gegenüber Säuren und Laugen. 145 Standardartikel mit 2-100 Adern in gängigen Längen sowie Individualschnitten erhältlich. Platzsparend durch reduzierte Wanddicken. Hohe elektrische Sicherheit durch 4000 V-Prüfspannung. Öl-Beständigkeit nach DIN EN 50290-2-22 (TM54). Zertifizierte Qualität und geprüfte Eigenschaften durch VDE-Registrierung. Geprüfte Beständigkeit gegenüber ECOLAB®-Desinfektions- und Reinigungsmitteln. Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website.
Hersteller-Artikelnummer (MPN)
1119407
Spezifizierung Mantelmaterial
sonstige
Ader-Zahl
7
Flammwidrig nach IEC 60332-3-24 (Cat C)
nein
Außendurchmesser ca.
11,1 mm
Brandverhalten nach EN 13501-6: Abtropfverhalten
ohne
Mantelmaterial
Polyvinylchlorid (PVC)
Gewicht
267 kg/km
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Kältebeständig nach EN 60811-504+505+506
nein
Brandverhalten nach EN 13501-6: Rauchentwicklung
ohne
Spezifizierung Aderisolation
sonstige
Schirm
nein
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
111 mm
Nennspannung U
500 V
Verseilelement
sonstige
Flammwidrig nach IEC 60332-1-2
ja
Brandverhalten nach EN 13501-6: Klasse
Eca
Mit Schutzleiter
ja
Schirm über Verseilung
ohne
Schnittware
ja
Schirm über Verseilelement
ohne
Halogenfrei nach EN IEC 60754-2
nein
Leiter-Klasse
Kl.5 = feindrähtig
Kabelgeometrie
rund
Leiter-Material
Kupfer
Ader-Kennzeichnung
Ziffern
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
166,5 mm
Nennspannung U0
300 V
Leiternennquerschnitt
2,5 mm²
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Ölbeständig nach EN IEC 60811-404
nein
Mantel-Farbe
grau
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
Werkstoff der Aderisolation
Polyvinylchlorid (PVC)
Aderkennzeichnung nach HD 308 S2
nein
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
44,4 mm
Leiter-Oberfläche
blank
Brandverhalten nach EN 13501-6: Säureentwicklung
ohne
Tragorgan
ohne
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
-40..80 °C
Leiter-Form
rund
Halogenfrei nach EN IEC 60754-1
nein
Raucharm nach EN IEC 61034-2
nein
Torsionsschutz
nein
Halogenfrei nach EN IEC 60754-3
nein
Zulässige Kabelaußentemperatur bei Montage/Handling
