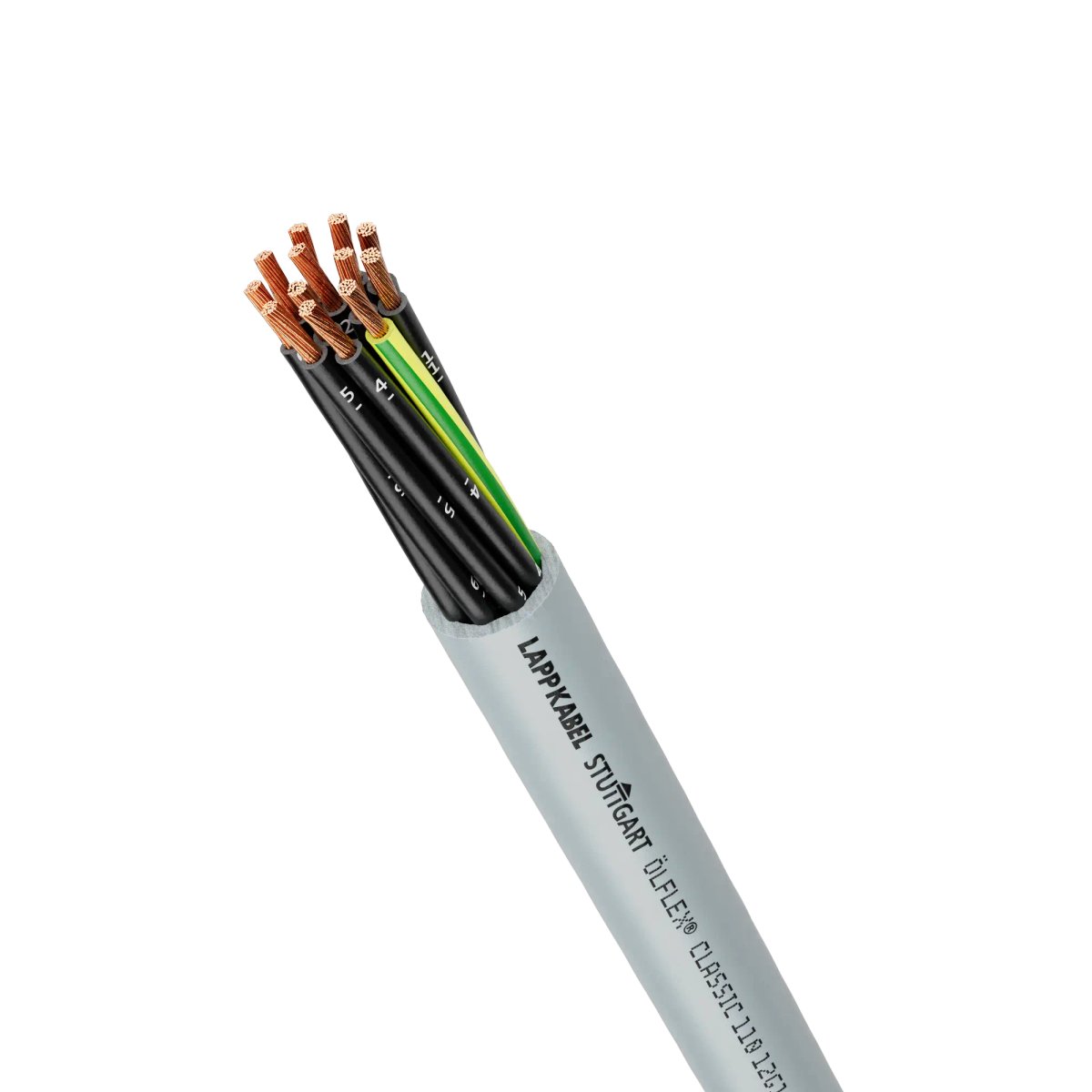

Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen. Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung. Leitungsaufbau erlaubt flexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette (artikelabhängig, siehe Technische Daten oder Datenblatt). Leitungsaufbau auch für Torsionsanwendungen in Windkraftanlagen geeignet. Für mittlere mechanische Beanspruchung geeignet. Einsetzbar in trockenen und feuchten Räumen. Flexibler Einsatz bei bis zu -15 °C möglich. PVC-Außenmantel ist beständig gegenüber Säuren und Laugen. 145 Standardartikel mit 2-100 Adern in gängigen Längen sowie Individualschnitten erhältlich. Platzsparend durch reduzierte Wanddicken. Hohe elektrische Sicherheit durch 4000 V-Prüfspannung. Öl-Beständigkeit nach DIN EN 50290-2-22 (TM54). Zertifizierte Qualität und geprüfte Eigenschaften durch VDE-Registrierung. Geprüfte Beständigkeit gegenüber ECOLAB®-Desinfektions- und Reinigungsmitteln. Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website.
Hersteller-Artikelnummer (MPN)
1119504
Mantelmaterial
Polyvinylchlorid (PVC)
Brandverhalten nach EN 13501-6: Säureentwicklung
ohne
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Leiter-Material
Kupfer
Gewicht
263 kg/km
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Flammwidrig nach IEC 60332-1-2
ja
Mantel-Farbe
grau
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Tragorgan
ohne
Ader-Kennzeichnung
Ziffern
Torsionsschutz
nein
Nennspannung U
500 V
Halogenfrei nach EN IEC 60754-2
nein
Nennspannung U0
300 V
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
Spezifizierung Mantelmaterial
sonstige
Spezifizierung Aderisolation
sonstige
Kabelgeometrie
rund
Verseilelement
sonstige
Zulässige Kabelaußentemperatur bei Montage/Handling
-15..70 °C
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
43,2 mm
Halogenfrei nach EN IEC 60754-1
nein
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
108 mm
Raucharm nach EN IEC 61034-2
nein
Brandverhalten nach EN 13501-6: Klasse
Eca
Flammwidrig nach IEC 60332-3-24 (Cat C)
nein
Schirm über Verseilelement
ohne
Leiter-Form
rund
Halogenfrei nach EN IEC 60754-3
nein
Leiternennquerschnitt
4 mm²
Schirm über Verseilung
ohne
Werkstoff der Aderisolation
Polyvinylchlorid (PVC)
Schirm
nein
Mit Schutzleiter
ja
Brandverhalten nach EN 13501-6: Rauchentwicklung
ohne
Schnittware
ja
Leiter-Klasse
Kl.5 = feindrähtig
Kältebeständig nach EN 60811-504+505+506
nein
Aderkennzeichnung nach HD 308 S2
nein
Ölbeständig nach EN IEC 60811-404
nein
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
