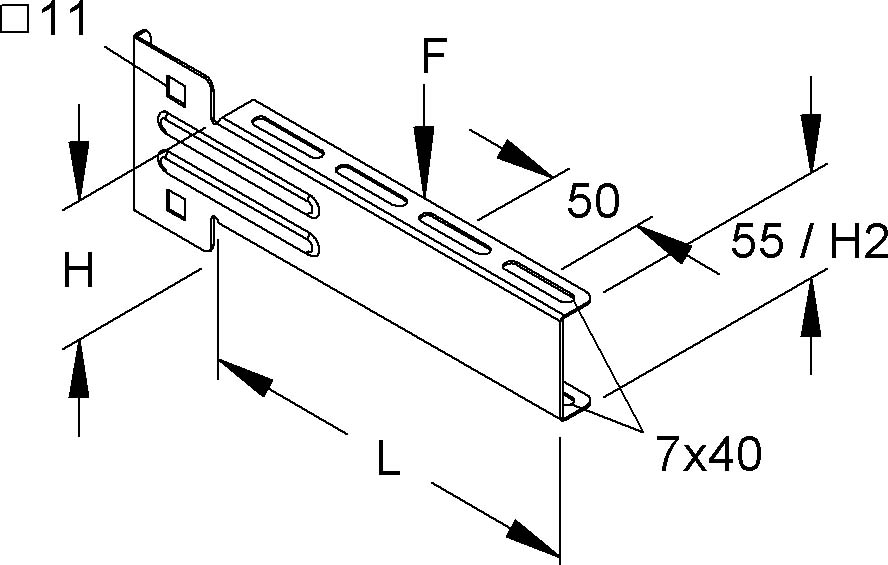

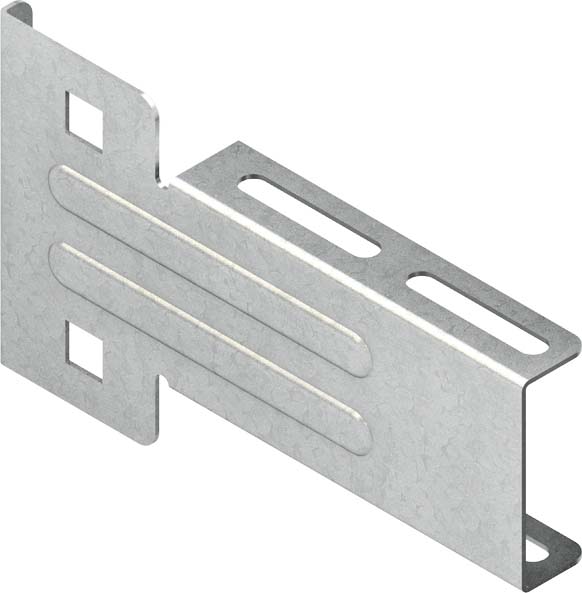

Ausleger, leicht, zur Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Die aktuellen Belastungswerte beziehen sich auf die Befestigung des Auslegers am Hängestiel mit nur einer Schraube. für Profil : U 50/... für Hängestiel : HUF 50/.. Abmessungen (ca. Maße) Auflagehöhe H : 73 mm Auflagelänge L : 205 mm Tragfähigkeit F bei L/2 : 0,6 kN im System geprüft Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346
Hersteller-Artikelnummer (MPN)
KTUL 200
Farbe
Zink
Werkstoff
Stahl
Geeignet für Funktionserhalt
nein
Länge
205 mm
Einsatztemperatur
-20..120 °C
Höhe
73 mm
Geeignet für Kabeltragsystembreite
50..200 mm
Oberflächenschutz
bandverzinkt
Sichere Arbeitslast nach IEC 61537
600 N
Ausführung
Stielausleger
Winkel
90 °
Breite
21 mm
Werkstoffgüte
sonstige
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
