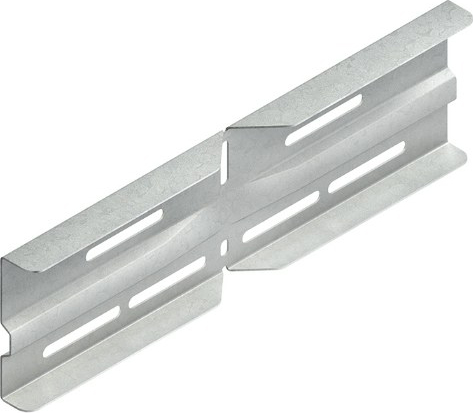

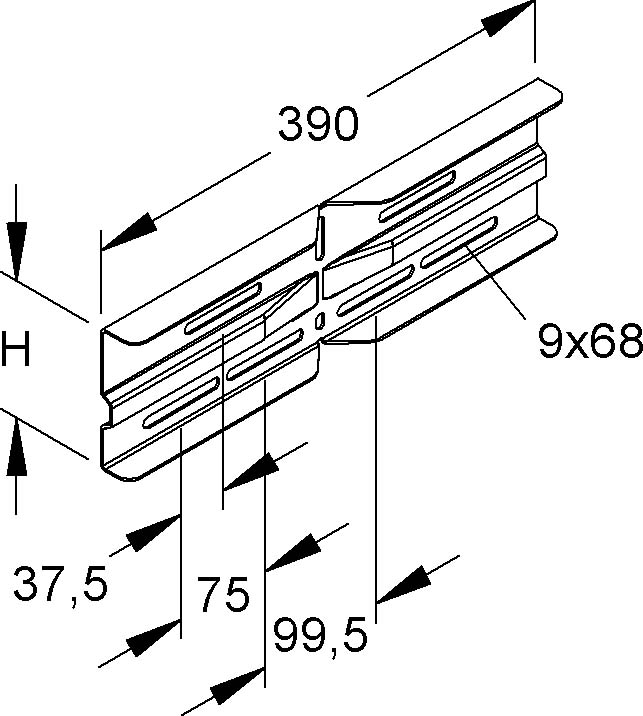

Winkelverbinder, horizontal, zur Herstellung von horizontalen Winkelverbindungen von durchlaufenden Weitspannkabelrinnen/-leitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 105 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) x Breite B : 106,5 x 390 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Hersteller-Artikelnummer (MPN)
WSWV 105.390
Geeignet für Kabelleiter
ja
Länge
390 mm
Verbindungsart
Schraubverbinder
Geeignet für Kabeltragsystembreite
200..600 mm
Geeignet für Funktionserhalt
nein
Oberflächenschutz
bandverzinkt
Einsatztemperatur
-20..120 °C
Gelenkverbinder vertikal
nein
Rostfreier Stahl, gebeizt
nein
Gelenkverbinder horizontal
ja
Geeignet für Gitterrinne
nein
Geeignet für Kabelrinne
ja
Werkstoffgüte
sonstige
Ausführung
Winkelverbinder
Werkstoff
Stahl
Geeignet für Kabeltragsystemhöhe
105 mm
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
