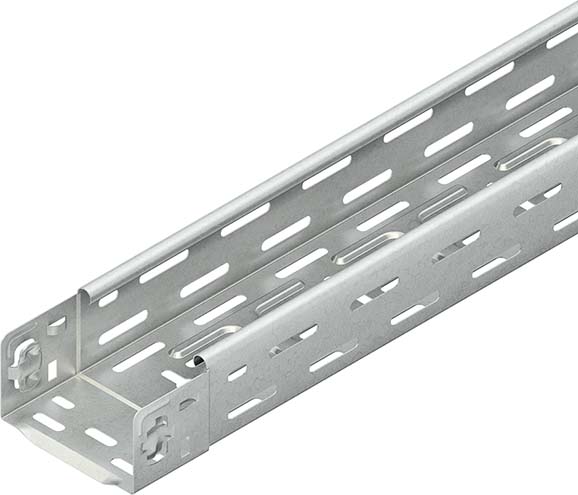

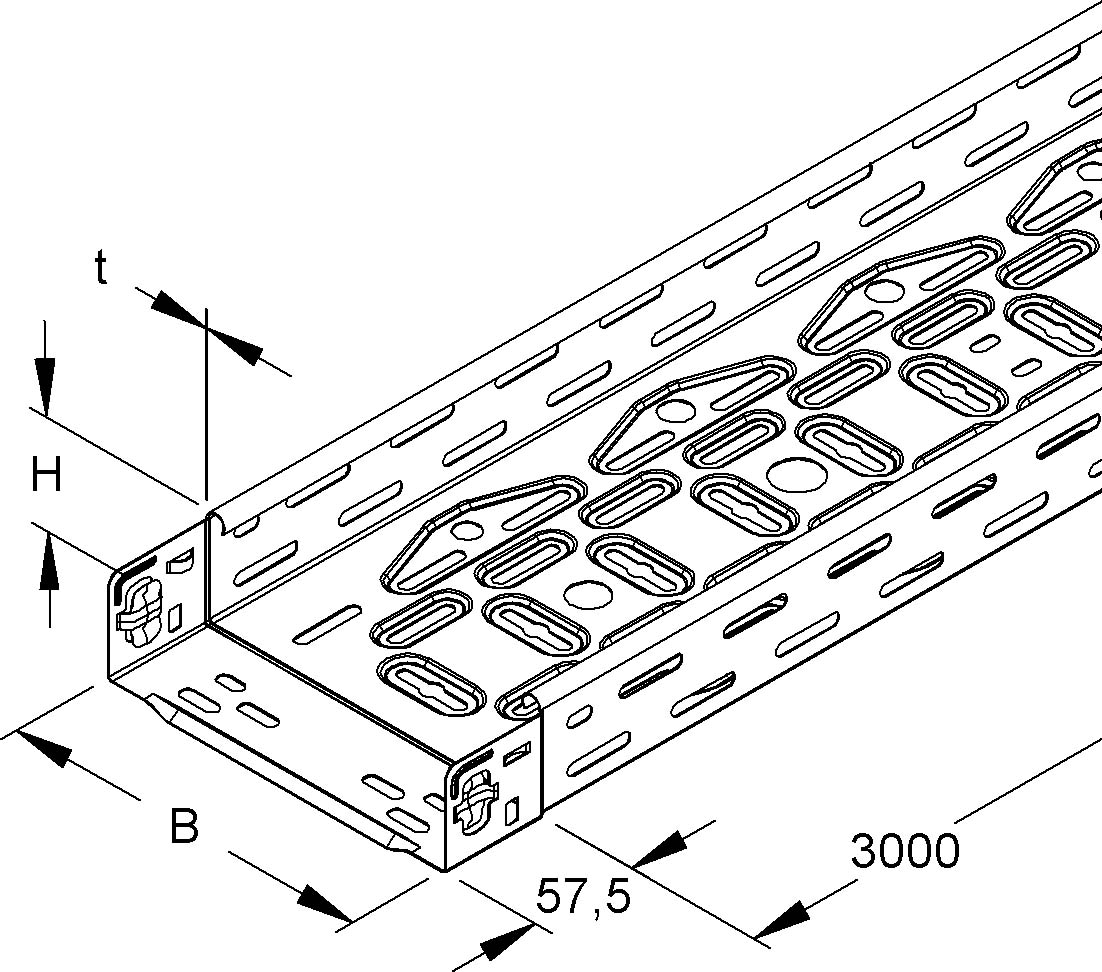

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, mit durchgehend mittiger Bodenlochung sowie einer 2-reihigen aus der Mitte durchgehend symmetrisch angeordneten Bodenlochung zur Aufnahme von Kabelverschraubungen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Erforderliches Befestigungszubehör für den Funktionserhalt 4x FLM 6X12 bitte gesondert bestellen! VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 200 mm Materialstärke t : 0,75 mm Schlüssellochperforation : 7 x 40 mm und Ø 11 mm Abstand : 62,5 mm mittige Bodenlochung : Ø 20,5 mm und Ø 25,5 mm Abstand : 125 mm symmetrische Bodenlochung : Ø 13,5 mm und Ø 16,5 mm symmetrischer Abstand : 145 mm Abstand : 125 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 11800 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Hersteller-Artikelnummer (MPN)
RLVC 60.200
Breite
200 mm
Gewicht
1,86689 kg/m
Ausführung
integrierter Verbinder
Höhe
60 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m
1850 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m
1250 N/m
NATO-Lochbild
nein
Länge
3000 mm
Seitenlochung
ja
Art der Verbindung
Klickbefestigung
Materialstärke
0,75 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m
720 N/m
Montagelochung im Boden
ja
Farbe
Zink
Nutzbarer Querschnitt
11800 mm²
Geeignet für Funktionserhalt
ja
Werkstoff
Stahl
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m
400 N/m
Mit Oberteil
nein
Arbeitslänge
3000 mm
Einsatztemperatur
-20..120 °C
Werkstoffgüte
sonstige
Oberflächenschutz
bandverzinkt
Belastungstesttyp nach IEC 61537
Typ II
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
