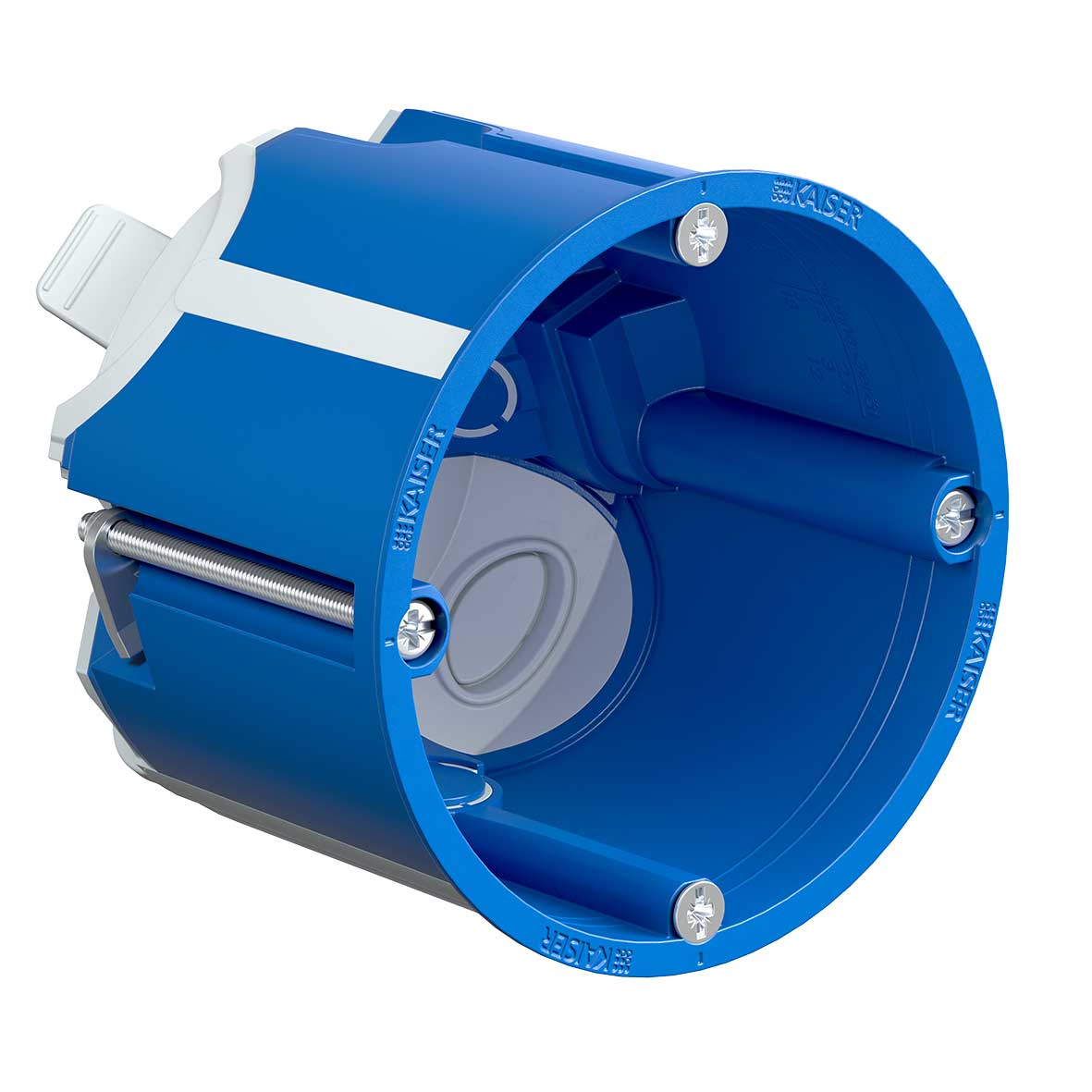

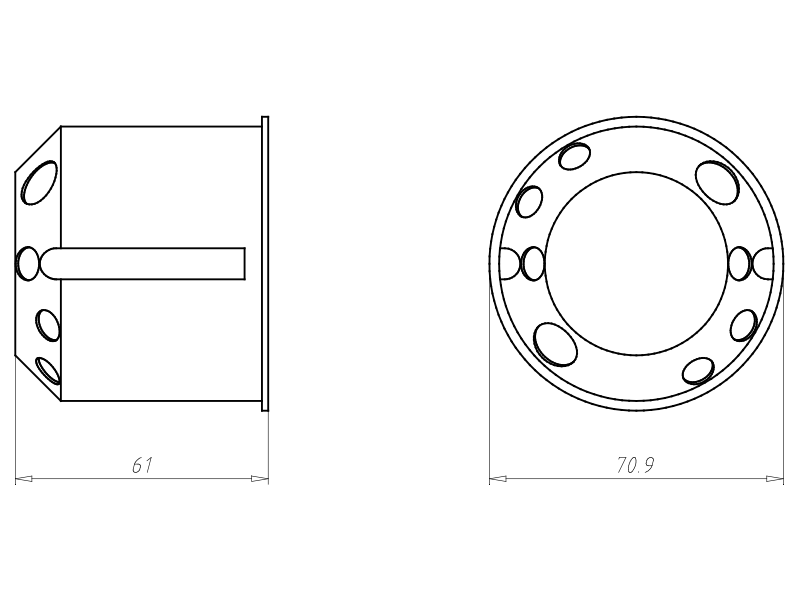

Geräte-Verbindungsdose Schallschutz 68 (9069-04). Die Geräte- und Geräte-Verbindungsdosen Schallschutz 68 gewährleisten durch ihren massiven Dosenkörper in Verbindung mit der schallabsorbierenden Oberfläche am Dosenboden den Schallschutz der Wand. Auch bei direkt gegenüberliegendem Einbau bleibt die Schallschutzfunktion der Wand vollständig erhalten. Das einfache Öffnen für Leitungen und Rohre sowie die Einbauöffnung von 68 mm ermöglicht die schnelle Montage sowie das einfache Nachrüsten bei bestehenden Elektroinstallationen. Fräsloch Ø: 68 mm | Tiefe: 61 mm
Hersteller-Artikelnummer (MPN)
9069-04
Für Rohrdurchmesser
20/25 mm
Mit Trennwand
nein
Werkstoff
Kunststoff
Klemme lagefixiert
nein
Anzahl der Einführungen
4
Luftdicht
ja
Ausführung
Einzel
Schutzart (IP)
IP3X
Plombierbar
nein
Farbe
blau
Rohrarretierung
nein
Spezielle Anwendung
Schallschutz
Gehäusedurchführung durch Stufenmembran
nein
Koppelbar
ja
Tiefe
61 mm
Ausführung Deckel
ohne
Leuchtenhakenbefestigung
nein
Rohrverriegelung optional
nein
Montageart
Hohlwand
Mit Abschirmung
nein
Form
rund
Für Anzahl Geräteeinsätze
1
Geeignet für Wand-/Plattendicke
7..40 mm
Halogenfrei
ja
Bauform
Geräte-Verbindungsdose/-kasten
Gehäusedurchführung durch Ausbrechöffnung
nein
Deckelbefestigung
geschraubt
Stutzen
sonstige
Mit Schrauben
ja
Mit drehbarem Ring
nein
Anzahl der mitgelieferten Tüllen
5
Bestückung
ohne
Gehäusedurchführung durch Rohrstutzen
nein
Transparenter Deckel
nein
Geeignet für Kabeldurchmesser
4..11,5 mm
Durchmesser
68 mm
Innentiefe
61 mm
Max. Leiterquerschnitt
2,5 mm²
Funktionserhalt
ohne
Gehäusedurchführung durch Dichtmembran
ja
Befestigung der Geräte
schrauben
Einführung von hinten
nein
Hersteller: KAISER KAISER GmbH & Co. KG Ramsloh 4 DE 58579 Schalksmühle info@kaiser-elektro.de Webseite: www.kaiser-elektro.de
