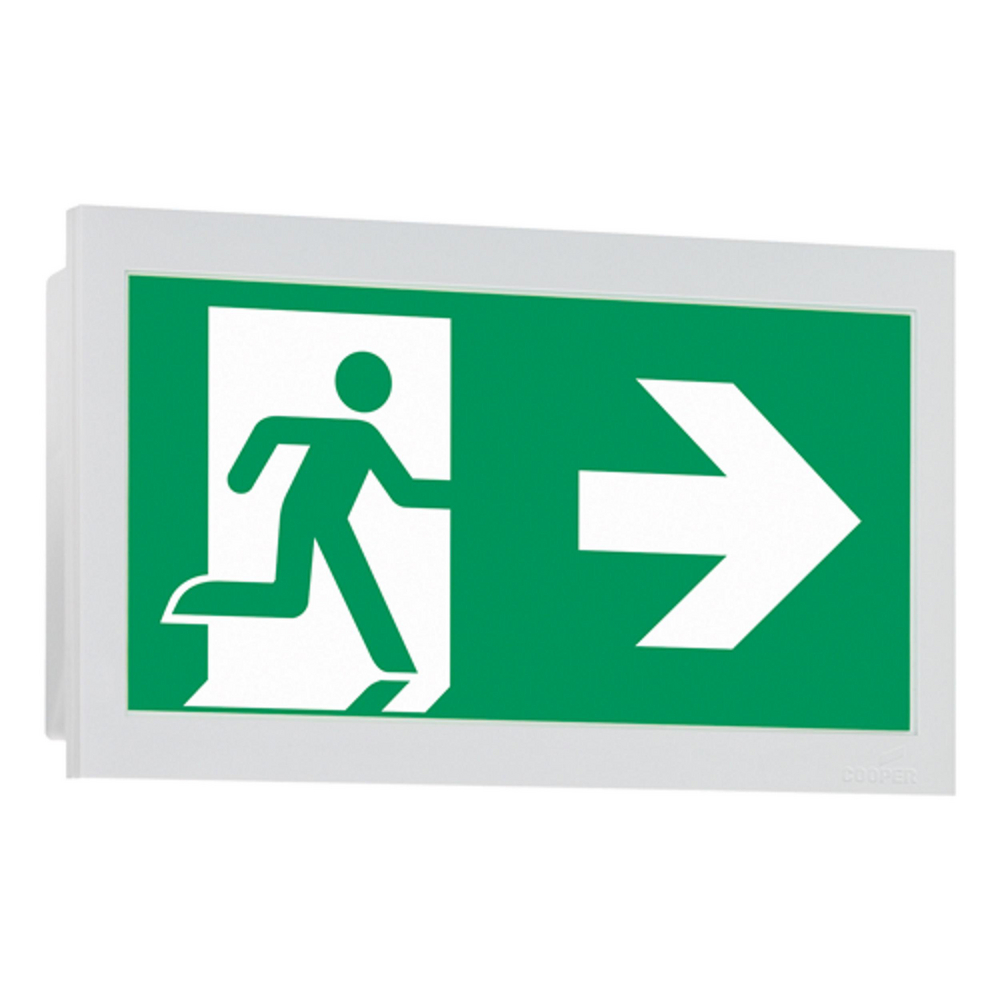

Montagesatz für Einzelbatterieleuchte GuideLed CGLine+ für den autarken Betrieb oder zum Anschluss an zentrale Überwachungseinrichtung CGLine+. Automatischer Funktionstest (wöchentlich) sowie automatischer Betriebsdauertest (alle 3 Monate), Notlichtbetriebsdauer frei wählbar: 1 h, 3 h oder 8 h, Lightguide-Technik mit 3-Chip-LEDs für hohe, gleichmäßige Leuchtdichte gem. DIN 4844-1, hohe Lebensdauer 50.000 h, 1 Minute Rückschaltverzögerung nach Netzwiederkehr. Blockierfunktion über zentrale Überwachungseinrichtung für Betriebsruhezeiten. Zulässiger Temperaturbereich: Dauerlicht -5°C bis +30°C / Bereitschaftslicht 0°C bis + 35°C. Die Piktogrammscheibe inklusive LEDs ist im Lieferumfang nicht enthalten und separat zu bestellen. Montageart: Einbau Leuchtmittel: LED Werkstoff des Gehäuses: Kunststoff Gehäusefarbe: grau Art der Kennzeichnung: ein-/zweiseitig Geeignet für Kennzeichnungsart: Acrylglasplatte Überwachungseinrichtung: automatischer Selbsttest Ballwurfsicher: Nein Schaltungsart: Dauerschaltung/Bereitschaftsschaltung Mit Fernschalteranschluss (VDE 0100-718, VDE 0108-100): Ja Einspeisung: dezentral (Einzelbatterie) Nennspannung: 220 - 240 V Schutzklasse: II Schutzart (IP): IP40 Nennbetriebsdauer: 8 h Mit Leuchtmittel: Nein Einbaulänge: 263 mm Einbaubreite: 83 mm Einbautiefe: 51 mm Lichtstrom bei Notbetrieb: 15 % Erkennungsweite: 20 m
Hersteller-Artikelnummer (MPN)
40071353267
Erkennungsweite
20 m
Art der Kennzeichnung
ein-/zweiseitig
Spannungsart
AC
Nennbetriebsdauer
1..8 h
Betriebsgerät
LED-Betriebsgerät spannungsgesteuert
Akkubeschaffenheit
Lithium-Ionen
Bemessungsumgebungstemperatur nach IEC62722-2-1
0..30 °C
Polzahl
6
Mit Leuchtmittel
nein
Leuchtmittel
LED nicht austauschbar
Max. Systemleistung
5,1 W
Montageart
Einbau
Bemessungslebensdauer L70/B50 bei 25 °C
50000 h
Breite
95 mm
Schlagfestigkeit
IK03
Lichtverteiler
Diffusorlinse/-optik/-panel
Leiterquerschnitt
2,5 mm²
Geeignet für Kennzeichnungsart
Einlegeblatt/-platte
Leistungsfaktor
0,89
Gehäusefarbe
grau
Funktion
Rettungswegkennzeichnung
Bemessungslichtstrom nach IEC 62722-2-1
115 lm
Überwachungseinrichtung
Überwachungsbaustein (zentral versorgtes System)
Einbauhöhe/-tiefe
6 mm
Höhe/Tiefe
67 mm
Werkstoff des Gehäuses
Kunststoff
Art der Verdrahtung
geeignet für Durchgangsverdrahtung
Schutzart (IP)
IP40
Einbaulänge
274 mm
Mit Piktogramm
nein
Einspeisung
dezentral (Einzelbatterie)
Fassung
sonstige
Mit Fernschalteranschluss
ja
Nennspannung
220..240 V
Anschlussart
Steckanschluss
Anzahl der Leuchtenköpfe
1
Länge
274 mm
Werkstoff der Abdeckung
Kunststoff opal
Einbaubreite
92 mm
Schutzklasse
II
Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen"
