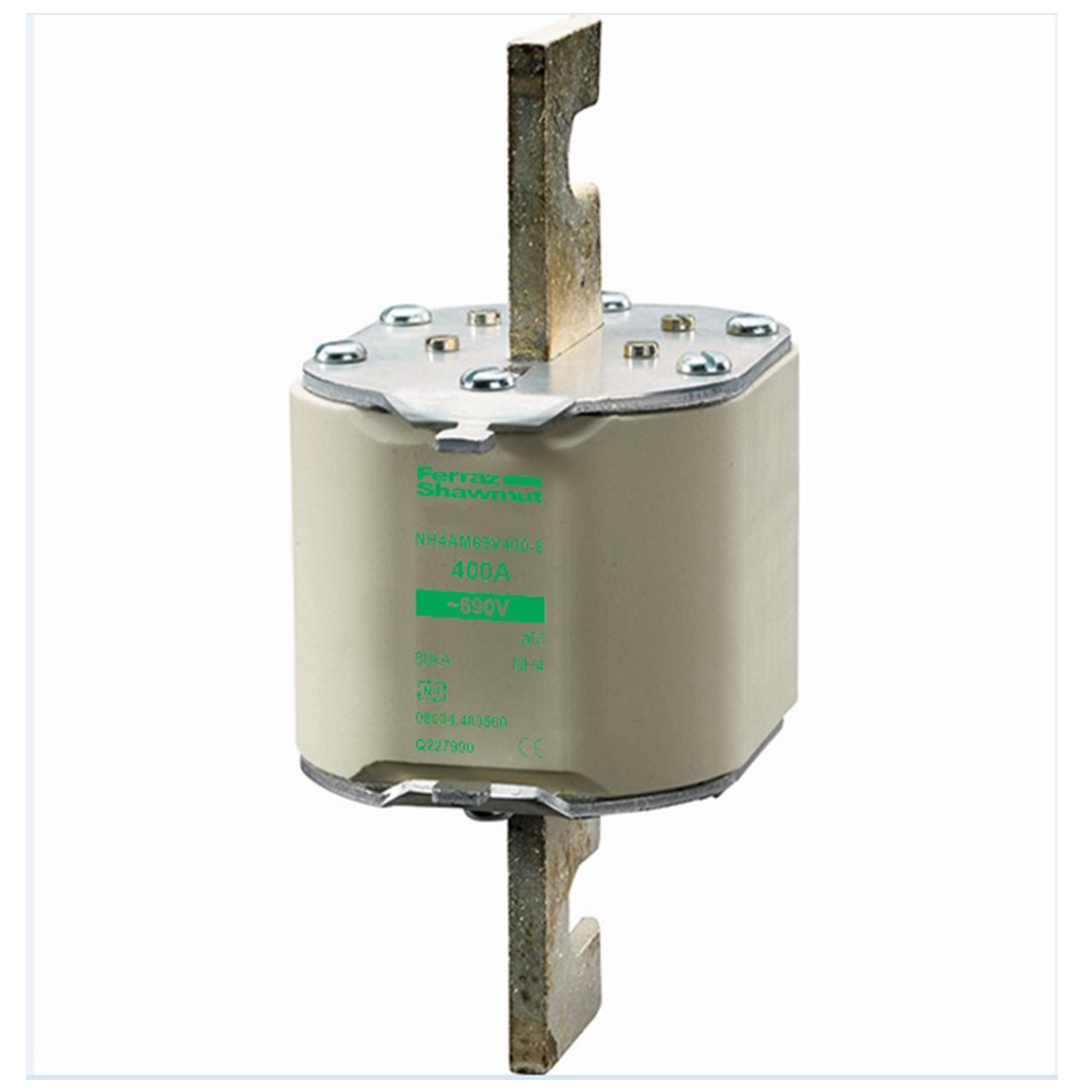

Das NH-System wird den Steck-Sicherungs-Systemen zugeordnet und setzt sich wie folgt zusammen: Sicherungssockel (eventuell mit Anschlussabdeckungen und Phasenabdeckung) Sicherungs-Einsätze mit Kontaktmessern Gerät zum Austausch der Sicherungs-Einsätze (Niederspannungs-Aufsteckgriff) Wartung und Instandhaltung muss durch fachlich qualifiziertes Personal erfolgen. NH-Sicherungs-Einsätze der Betriebsklasse aM sind Teilbereichssicherungen und schützen elektrische Geräte bei unzulässig hohen Kurzschlüssen vor der Zerstörung durch ihre starke Strombegrenzung und geringe thermische Durchlasswerte. Sie schalten Ströme die größer als 6,3 x In sind bis zum maximalen Ausschaltvermögen ab. NH-Sicherungs-Einsätze aM werden vorzugsweise zum Schutz von Anlagen und Schaltgeräten in Motorstromkreisen verwendet. Bei der Zuordnung der NH-Einsätze kann der Sicherungsnennstrom gleich dem Motornennstrom gewählt werden.
Hersteller-Artikelnummer (MPN)
R227991
Ausführung Kennmelder
Top-Indikator
Bemessungsspannung AC
690 V
Spannungsart
AC
Bemessungsstrom
500 A
Bemessungsabschaltvermögen AC
120 kA
Betriebsklasse
aM (Teilbereichs-Schaltgeräteschutz)
Leistungsverlust bei Bemessungsstrom
38 W
Isolierte Metallgrifflaschen (IMGL)
nein
Sicherungs-Baugröße nach IEC 60269
NH4
Hersteller: Mersen MERSEN Deutschland Eggolsheim GmbH In der Büg 12 DE 91330 Eggolsheim vertrieb.eggolsheim@mersen.com Webseite: www.mersen.com
