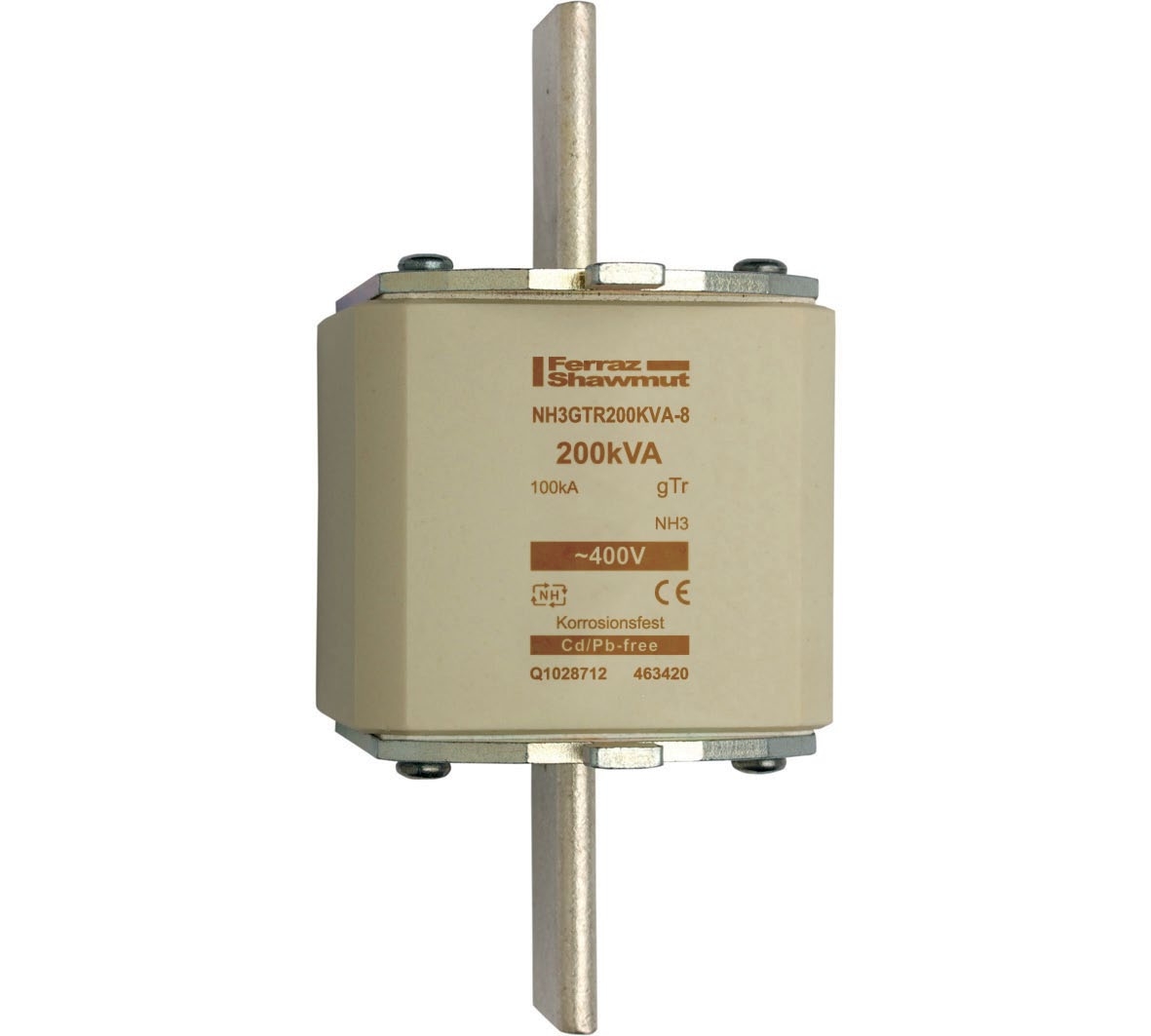

Das NH-System wird den Steck-Sicherungs-Systemen zugeordnet und setzt sich wie folgt zusammen: Sicherungssockel (eventuell mit Anschlussabdeckungen und Phasenabdeckung) Sicherungs-Einsätze mit Kontaktmessern Gerät zum Austausch der Sicherungs-Einsätze (Niederspannungs-Aufsteckgriff) Wartung und Instandhaltung muss durch fachlich qualifiziertes Personal erfolgen. NH-Sicherungs-Einsätze der Betriebsklasse gTr werden zum Schutz von Transformatoren eingesetzt. Die Strom-Zeit-Kennlinie ist an die zu schützenden Transformatoren in besonderer Weise angepasst und ergibt eine optimale Selektivität zu NH-Sicherungs-Einsätzen der Betriebsklasse gG. Der 1,3- fache Trafo-Nennstrom kann durch die Sicherung mind. 10 Stunden geführt werden. Beträgt der Strom mind. das 1,5 - fache des Trafo-Nennstromes, erfolgt die Abschaltung des Stromes innerhalb von 2 Stunden.
Hersteller-Artikelnummer (MPN)
M1028709A
Sicherungs-Baugröße nach IEC 60269
NH3
Bemessungsabschaltvermögen AC
100 kA
Betriebsklasse
gTr (Ganzbereichs-Trafoschutz)
Spannungsart
AC
Bemessungsspannung AC
400 V
Bemessungsstrom
144 A
Leistungsverlust bei Bemessungsstrom
9 W
Ausführung Kennmelder
Top-Indikator
Isolierte Metallgrifflaschen (IMGL)
nein
Hersteller: Mersen MERSEN Deutschland Eggolsheim GmbH In der Büg 12 DE 91330 Eggolsheim vertrieb.eggolsheim@mersen.com Webseite: www.mersen.com
