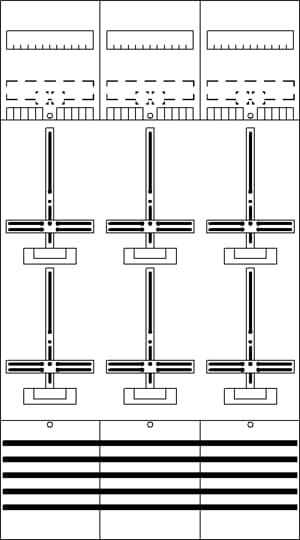

Die Zählerkomplettfelder der Baureihe DF mit Dreipunkt-Befestigung sind für den Einbau im Comfortline Schrank vorgesehen. Die Felder sind vorverdrahtet, wodurch eine schnelle und einfache Montage im Schrank gewährleistet wird. Durch die integrierten Hauptleitungsabzweigklemmen steht ein maximales Platzangebot im AAR zur Verfügung, dieser kann nach Wunsch für bis zu drei Stromkreise verwendet werden. Desweiteren ist die Leitungsführung z. B. für das intelligente Messsystem durch neue Leitungsführungskanäle optimiert worden, somit geht die Verlegung jetzt im Handumdrehen. Durch den optionalen Sammelschienenverbinder kann nach Belieben die Querverdrahtung mehrerer Felder realisiert werden. Geltende Normen: DIN VDE 0603-1, DIN 43870-1, DIN 43870-2, DIN 43870-3, VDE-AR-N 4100
Hersteller-Artikelnummer (MPN)
2CPX054158R9999
Breite in Teilungseinheiten
36
Mit Verdrahtung
ja
RAL-Nummer
7035
Ausführung
2-stöckig
Mit Montageplatte
nein
Hauptschalter-Bemessungsstrom
63 A
Breite
750 mm
Höhe
1350 mm
Anzahl der Zählerplätze
6
Schutzart (IP)
IP2XC
Farbe
grau
Ausführung Deckel
geschlossen mit Vorprägung
Netzseitiger Anschlussraum
mit Sammelschiene 5-polig
Anschlussraum
300 mm
Hersteller: STRIEBEL & JOHN Busch - Jaeger Elektro GmbH GB: S&J Freisenbergstr. 2 DE 58513 Lüdenscheid info.bje@de.abb.com Webseite: www.striebelundjohn.de
