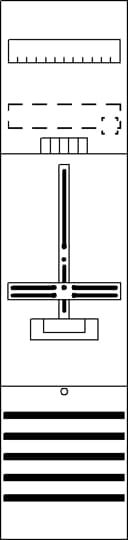

Die Zählerkomplettfelder der Baureihe DF mit Dreipunkt-Befestigung sind für den Einbau im Comfortline Schrank vorgesehen. Die Felder sind vorverdrahtet, wodurch eine schnelle und einfache Montage im Schrank gewährleistet wird. Durch die integrierten Hauptleitungsabzweigklemmen steht ein maximales Platzangebot im AAR zur Verfügung, dieser kann nach Wunsch für bis zu drei Stromkreise verwendet werden. Desweiteren ist die Leitungsführung z. B. für das intelligente Messsystem durch neue Leitungsführungskanäle optimiert worden, somit geht die Verlegung jetzt im Handumdrehen. Durch den optionalen Sammelschienenverbinder kann nach Belieben die Querverdrahtung mehrerer Felder realisiert werden. Geltende Normen: DIN VDE 0603-1, DIN 43870-1, DIN 43870-2, DIN 43870-3, VDE-AR-N 4100
Hersteller-Artikelnummer (MPN)
2CPX054148R9999
RAL-Nummer
7035
Anzahl der Zählerplätze
1
Ausführung
1-stöckig
Unterer Anschlussraum
mit Sammelschiene 5-polig
Ausführung Deckel
geschlossen mit Vorprägung
Breite in Teilungseinheiten
12
Breite
250 mm
Höhe
1050 mm
Anschlussraum
300 mm
Hauptschalter-Bemessungsstrom
63 A
Mit Verdrahtung
ja
Schutzart (IP)
IP2XC
Farbe
grau
Mit Montageplatte
nein
Hersteller: STRIEBEL & JOHN Busch - Jaeger Elektro GmbH GB: S&J Freisenbergstr. 2 DE 58513 Lüdenscheid info.bje@de.abb.com Webseite: www.striebelundjohn.de
