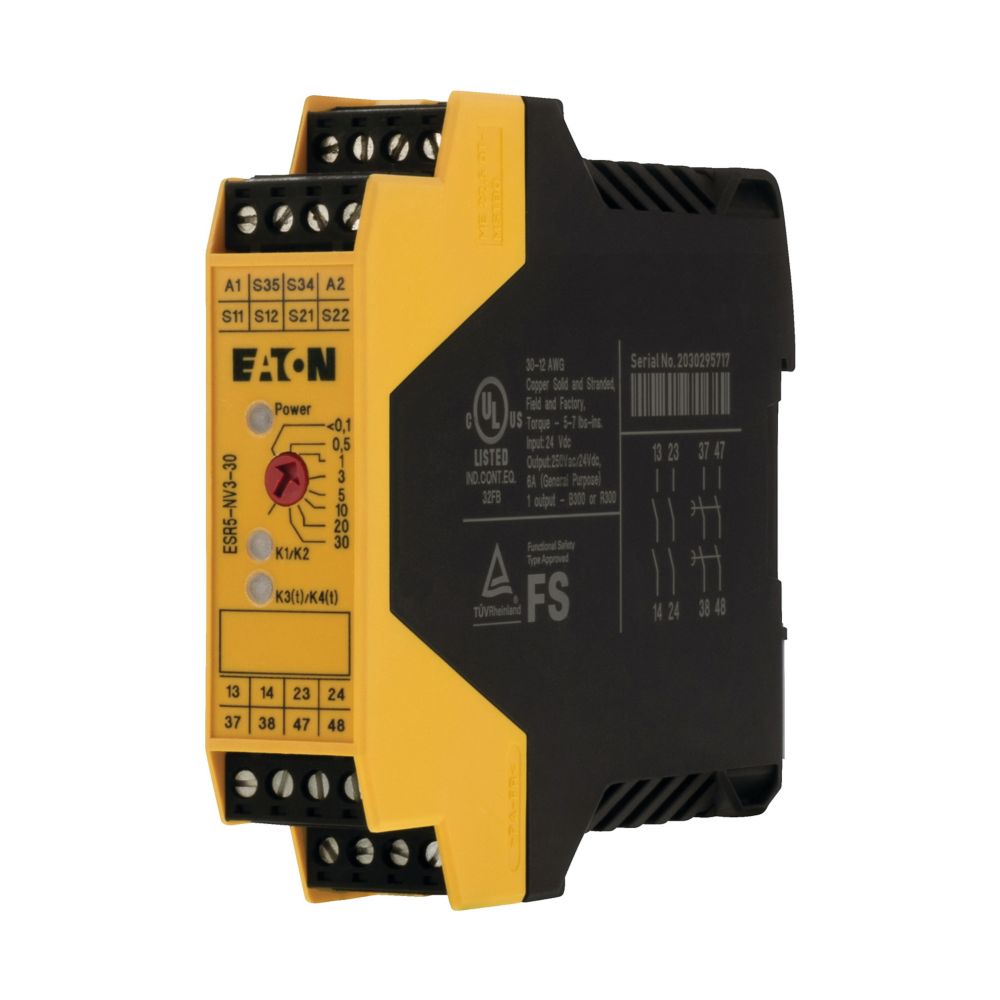

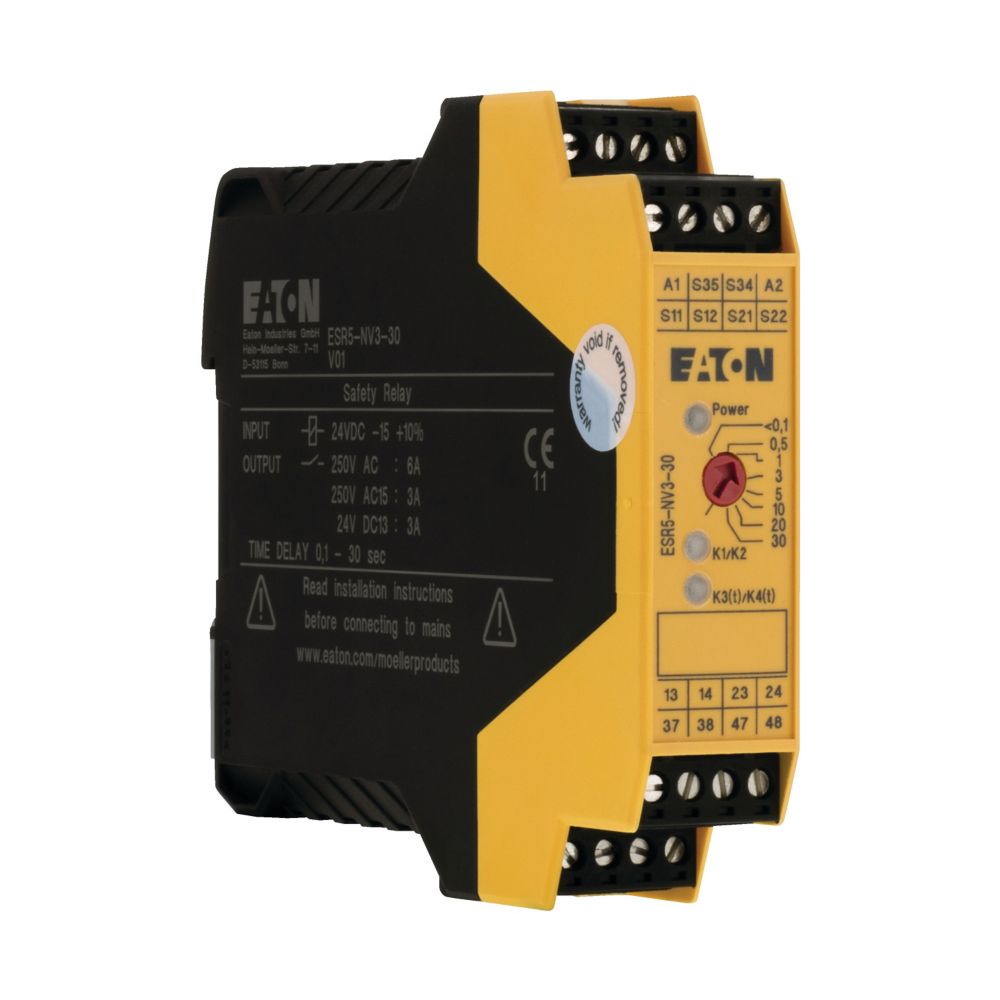

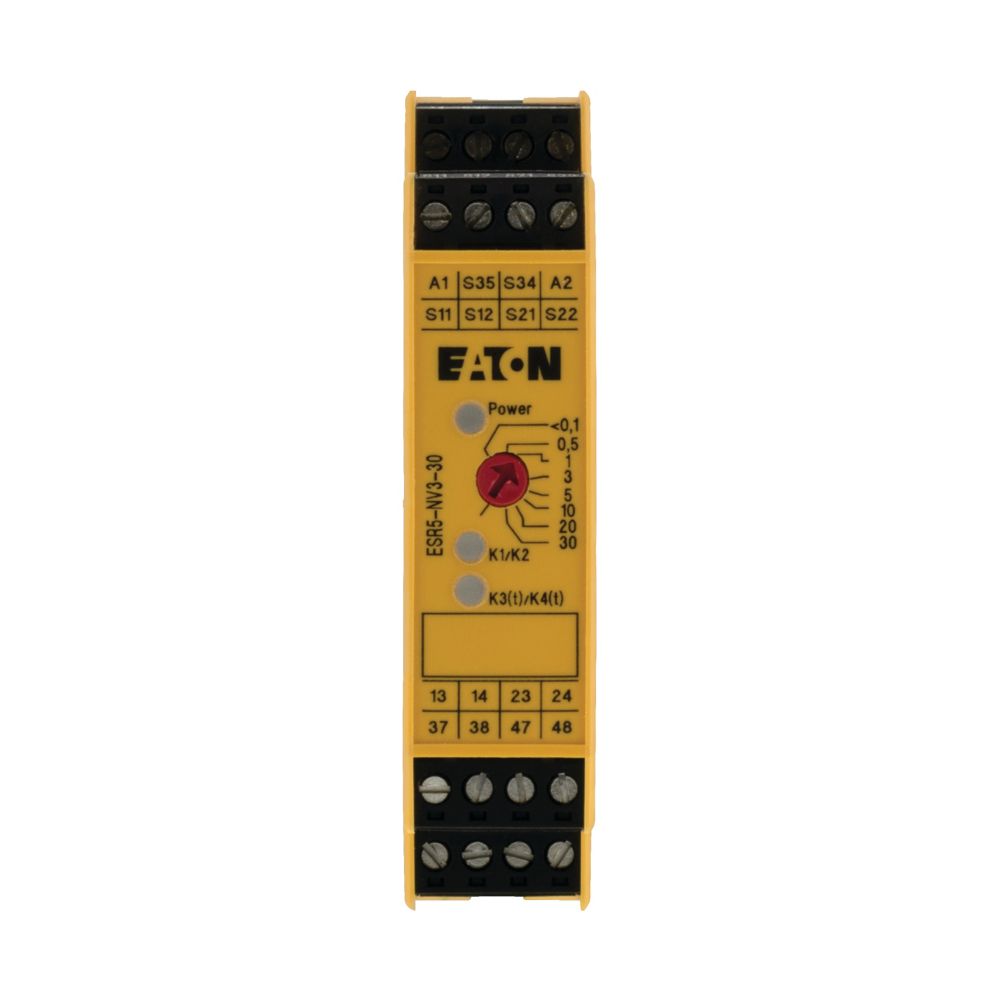

Sicherheitsrelais zweikanalig, rückfallverzögert, zur Realisierung der Grundfunktionen Not-Aus, NOT-HALT, und Lichtvorhang, Versorgungsspannung 24VDC, 2 Freigabestrompfade (IEC/EN 60204 Stopp-Kategorie 0), 2 Freigabestrompfade (IEC/EN 60204 Stopp-Kategorie 1), 1 Meldestrompfad, Sammelschienenabdeckung nach EN 50274 mit vertikaler Betätigung von vorne finger- und handrückensicher, Geeignet für Kat. 4 gemäß EN 954-1 / PL e gemäß EN ISO 13849-1 / SILCL3 gemäß IEC 62061 / SIL3 nur für hohe Anforderungen, Schutzart IP20, Installationsort mindestens IP54, TÜV getestet
Hersteller-Artikelnummer (MPN)
118705
Geeignet zur Überwachung von taktilen Sensoren
nein
Mit Mutingfunktion
nein
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet
2
Ausführung des elektrischen Anschlusses
Schraubanschluss
Rückfallverzögerung
0,1..30 s
Geeignet zur Überwachung von Ventilen
nein
Leistungsaufnahme
7,8 W
Mit Zulassung für BG BIA
nein
Spannungsart der Betriebsspannung
DC
Mit Starteingang
ja
Steuerspannungsart 1
DC
Performance Level nach EN ISO 13849-1
Level e
Steuerspannung 1
24 V
Spannungsart der Versorgungsspannung
AC
Höhe
99 mm
Tiefe
114,5 mm
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet
2
Mit Zulassung nach UL
ja
Geeignet zur Überwachung von Magnetschaltern
nein
Breite
22,5 mm
Geeignet zur Überwachung von NOT-AUS-Kreisen
ja
Versorgungsspannung bei AC 60 Hz
0 V
Geeignet zur Überwachung von Näherungsschaltern
nein
Mit TÜV-Zulassung
ja
Ausführung
Grundgerät
Versorgungsspannung bei AC 50 Hz
0 V
Auswertung der Eingänge
ein- und zweikanalig
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen
ja
SIL nach IEC 61508
3
Mit abnehmbaren Klemmen
ja
Bemessungsschaltstrom
5 A
Geeignet zur Überwachung von Positionsschaltern
ja
Tragschienenmontage möglich
ja
Steuerspannungsart 2
DC
Versorgungsspannung bei DC
24 V
Betriebsspannung bei DC
24 V
Steuerspannung 2
24 V
Sicherheitstyp nach IEC 61496-1
ohne
Betriebsspannung bei AC 60 Hz
0 V
Betriebsspannung bei AC 50 Hz
0 V
Mit Rückführkreis
ja
Hersteller: Eaton Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
