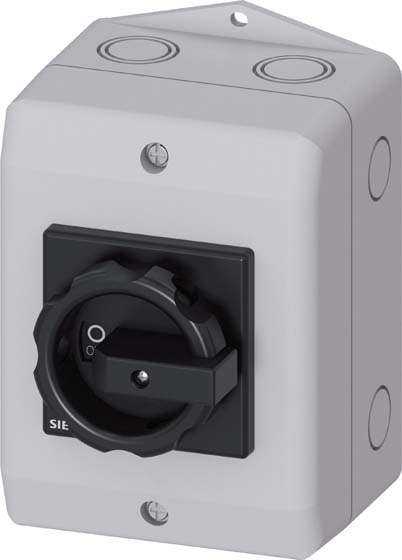

SENTRON, Lasttrennschalter 3LD, Hauptschalter, 3-polig, Iu: 16 A, Betriebsleistung / bei AC-23 A bei 400V: 7,5 kW, Isolierstoff-Kapselung für metrische Verschraubung, Drehantrieb, schwarz Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie. Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäusefür Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen. Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar. Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
Hersteller-Artikelnummer (MPN)
3LD20640TB51
Bemessungsdauerstrom Iu
16 A
Tiefe
117 mm
Breite
100 mm
Ausführung als Wendeschalter
nein
Schutzart (NEMA)
sonstige
Ausführung als Hauptschalter
ja
Breite in Teilungseinheiten
3
Polzahl
3
Schutzart (IP), frontseitig
IP65
Bemessungsbetriebsleistung bei AC-23, 400 V
8 kW
Ausführung als Wartungs-/Reparaturschalter
ja
Motorantrieb integriert
nein
Verriegelbar
ja
Anschlussart Hauptstromkreis
Rahmenklemme
Bemessungsdauerstrom bei AC-21, 400 V
16 A
Bemessungsbetriebsleistung bei AC-3, 400 V
6 kW
Bemessungsdauerstrom bei AC-23, 400 V
16 A
Bemessungskurzzeitstromfestigkeit Icw
0,34 kA
Gerätebauart
Einbaugerät Festeinbautechnik
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Ausführung des Betätigungselements
kurzer Drehgriff
Ausführung als NOT-AUS-Einrichtung
nein
Spannungsauslöser optional
nein
Ausführung als Sicherheitsschalter
ja
Höhe
152 mm
Anzahl der Schalter
1
Geeignet für Frontbefestigung 4-Loch
nein
Geeignet für Verteilereinbau
nein
Mit vormontierter Verkabelung
nein
Geeignet für Frontbefestigung Zentral
ja
Motorantrieb optional
nein
Geeignet für Zwischenbau
nein
Geeignet für Bodenmontage
nein
Farbe des Betätigungselements
schwarz
Hersteller: Siemens Siemens AG Digital Industries Deutschland Siemenspromenade 2 DE 91058 Erlangen contact@siemens.com Webseite: www.siemens.de/industry
