Produktinformationen

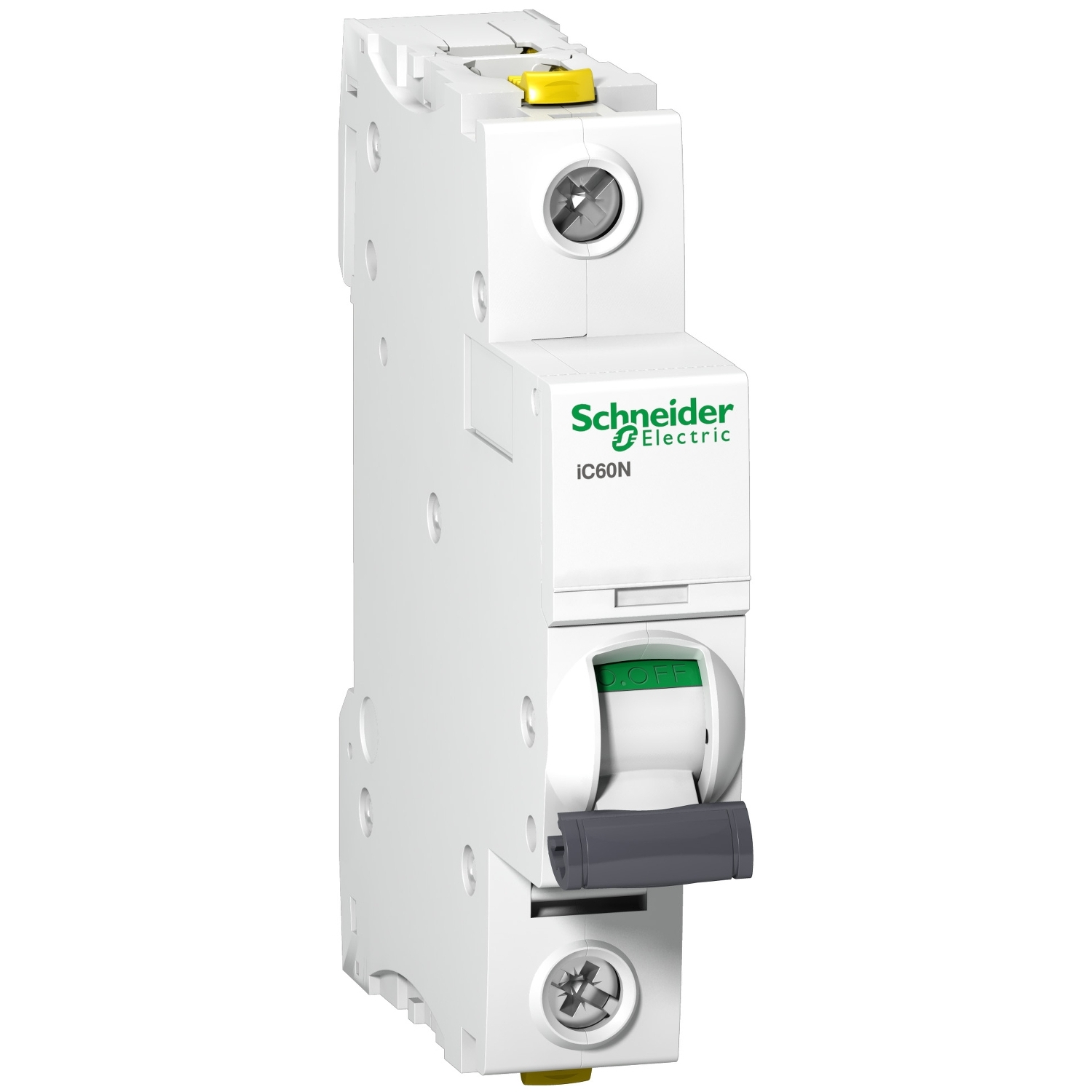

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 50kA (IEC/EN 60947-2). 1-polig, Nennstrom 2A, C-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.- Hersteller-Artikelnummer (MPN)
- A9F04102
- Zusatzeinrichtungen möglich
- ja
- Einbautiefe
- 44,5 mm
- Polzahl (gesamt)
- 1
- Bemessungsspannung
- 230 V
- Mitschaltender Neutralleiter
- nein
- Energiebegrenzungsklasse
- 3
- Anschließbarer Leiterquerschnitt mehrdrähtig
- 1..16 mm²
- Bemessungsisolationsspannung Ui
- 500 V
- Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
- 6 kA
- Schutzart (IP)
- IP20
- Unterputzmontage
- nein
- Überspannungskategorie
- 4
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
- 50 kA
- Auslösecharakteristik
- C
- Frequenz
- 50..60 Hz
- Explosionsgeschützt
- nein
- Verlustleistung
- 1,9 W
- Umgebungstemperatur während des Betriebs
- -35..70 °C
- Verschmutzungsgrad
- 3
- Anzahl der abgesicherten Pole
- 1
- Breite in Teilungseinheiten
- 1
- Spannungsart
- AC/DC
- Anschließbarer Leiterquerschnitt eindrähtig
- 1..25 mm²
- Bemessungsstoßspannungsfestigkeit Uimp
- 6 kV
- Bemessungsstrom
- 2 A
-
Hersteller: Schneider Electric
Schneider Electric GmbH
Gothaer Str. 29
DE 40880 Ratingen
