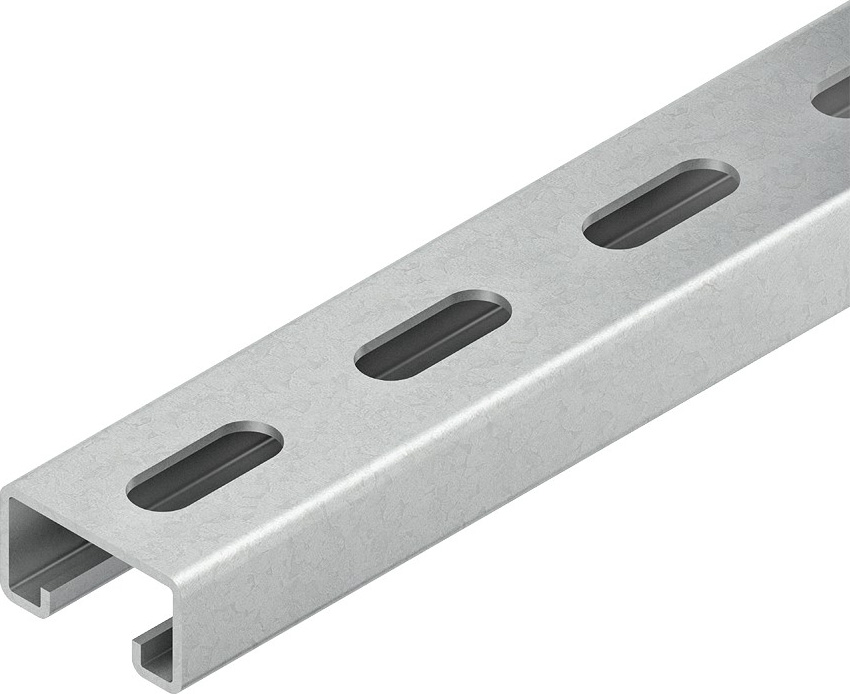

Ankerschiene Modell 2986, C-Profil nach DIN EN 60715, gelocht. Passende Bügelschellen (BU... und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 86 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Die Befestigung der Ankerschiene mit dem Baugrund, sowie die Befestigungsabstände sind dem jeweils gültigen Prüfzeugnis zu entnehmen. Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 22 x 40 x 2 mm Schlitzweite : 18 mm Profillochung : 11,5 x 30 mm mittiger Abstand : 50 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Hersteller-Artikelnummer (MPN)
2986/3 FL
Lochbreite
11,5 mm
Materialstärke
2 mm
Farbe
Zink
Flächenträgheitsmoment lz
4,51 cm4
Gewicht
1,63973 kg
Art der Lochung
Rücken gelocht
Ausführung
Einfachprofil
Widerstandsmoment Wy
1,11 cm³
Profilform
C-Profil
Werkstoff
Stahl
Schlitzbreite
18 mm
Oberflächenschutz
feuerverzinkt
Widerstandsmoment Wz
2,25 cm³
Werkstoffgüte
sonstige
Flächenträgheitsmoment ly
1,37 cm4
Breite
40 mm
Abbrechbar
nein
Geeignet für Funktionserhalt
ja
Mit Zahnung
nein
Länge
3000 mm
Höhe
22 mm
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
