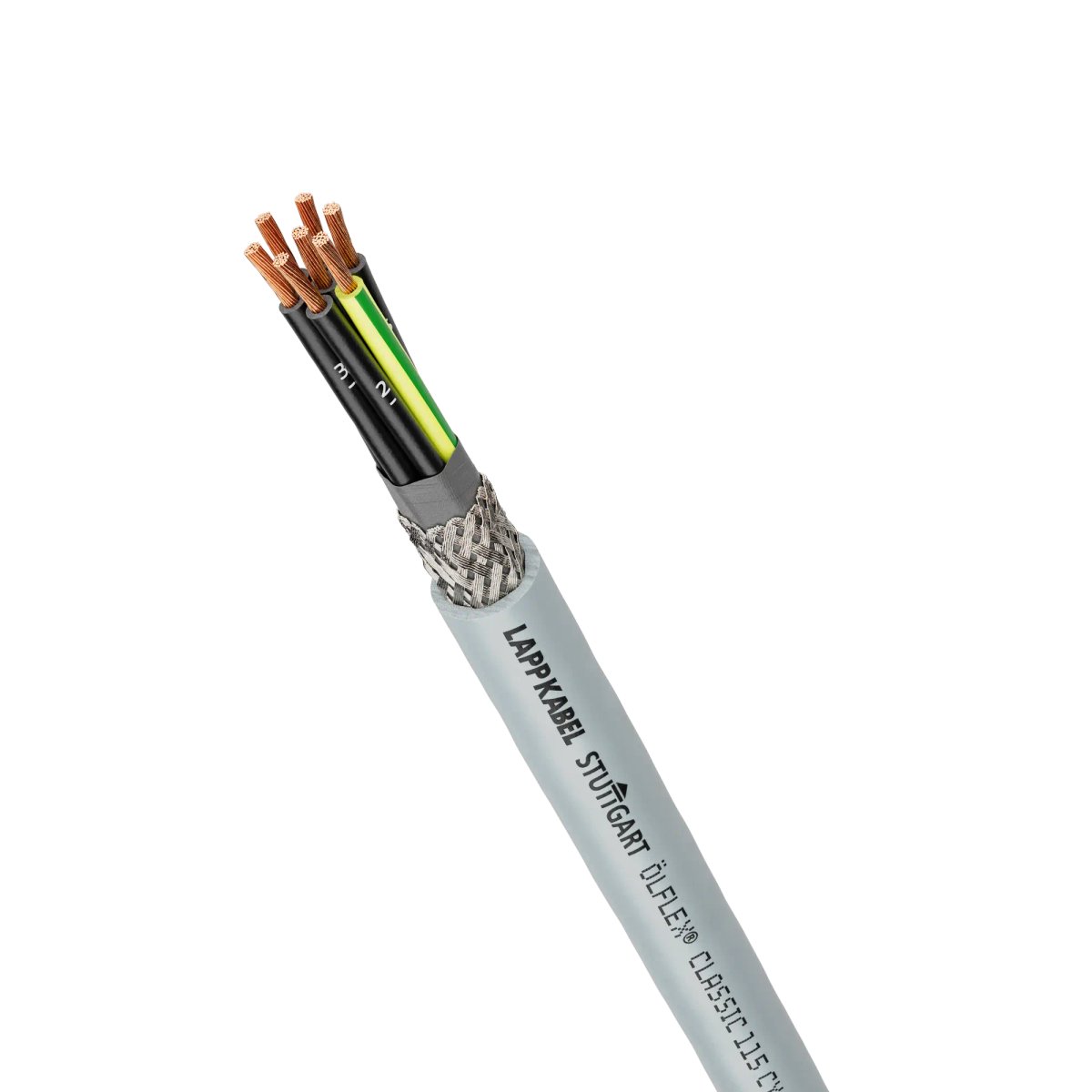

Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen. Leitungsaufbau auch für Torsionsanwendungen in Windkraftanlagen geeignet. Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung. Einsetzbar in trockenen und feuchten Räumen. Für mittlere mechanische Beanspruchung geeignet. PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig. Platzsparend durch reduzierte Wanddicken. Verzicht auf Innenmantel bewirkt geringeres Gewicht und kleinere Außendurchmesser. . Idealer Schutz vor elektromagnetischer Störung durch Kupferabschirmgeflecht mit hohem Bedeckungsgrad. Geprüfte Beständigkeit gegenüber ECOLAB®-Desinfektions- und Reinigungsmitteln. Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website.
Hersteller-Artikelnummer (MPN)
1136303/500
Leiternennquerschnitt
1,5 mm²
Ader-Zahl
3
Werkstoff der Aderisolation
Polyvinylchlorid (PVC)
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
-40..80 °C
Raucharm nach EN IEC 61034-2
nein
Halogenfrei nach EN IEC 60754-1
nein
Verseilelement
sonstige
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
150 mm
Tragorgan
ohne
Spezifizierung Aderisolation
sonstige
Brandverhalten nach EN 13501-6: Rauchentwicklung
ohne
Schirm über Verseilung
Geflecht
Leiter-Oberfläche
blank
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Schirm über Verseilelement
ohne
Leiter-Klasse
Kl.5 = feindrähtig
Brandverhalten nach EN 13501-6: Säureentwicklung
ohne
Brandverhalten nach EN 13501-6: Abtropfverhalten
ohne
Ölbeständig nach EN IEC 60811-404
nein
Kabelgeometrie
rund
Flammwidrig nach IEC 60332-1-2
ja
Kältebeständig nach EN 60811-504+505+506
nein
Flammwidrig nach IEC 60332-3-24 (Cat C)
nein
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Ader-Kennzeichnung
Ziffern
Mantel-Farbe
grau
Aderkennzeichnung nach HD 308 S2
nein
Schirm
ja
Außendurchmesser ca.
7,5 mm
Brandverhalten nach EN 13501-6: Klasse
Eca
Mit Schutzleiter
ja
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
45 mm
Mantelmaterial
Polyvinylchlorid (PVC)
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Spezifizierung Mantelmaterial
sonstige
Gewicht
112 kg/km
Nennspannung U0
300 V
Halogenfrei nach EN IEC 60754-2
nein
Nennspannung U
500 V
Leiter-Material
Kupfer
Torsionsschutz
nein
Zulässige Kabelaußentemperatur bei Montage/Handling
