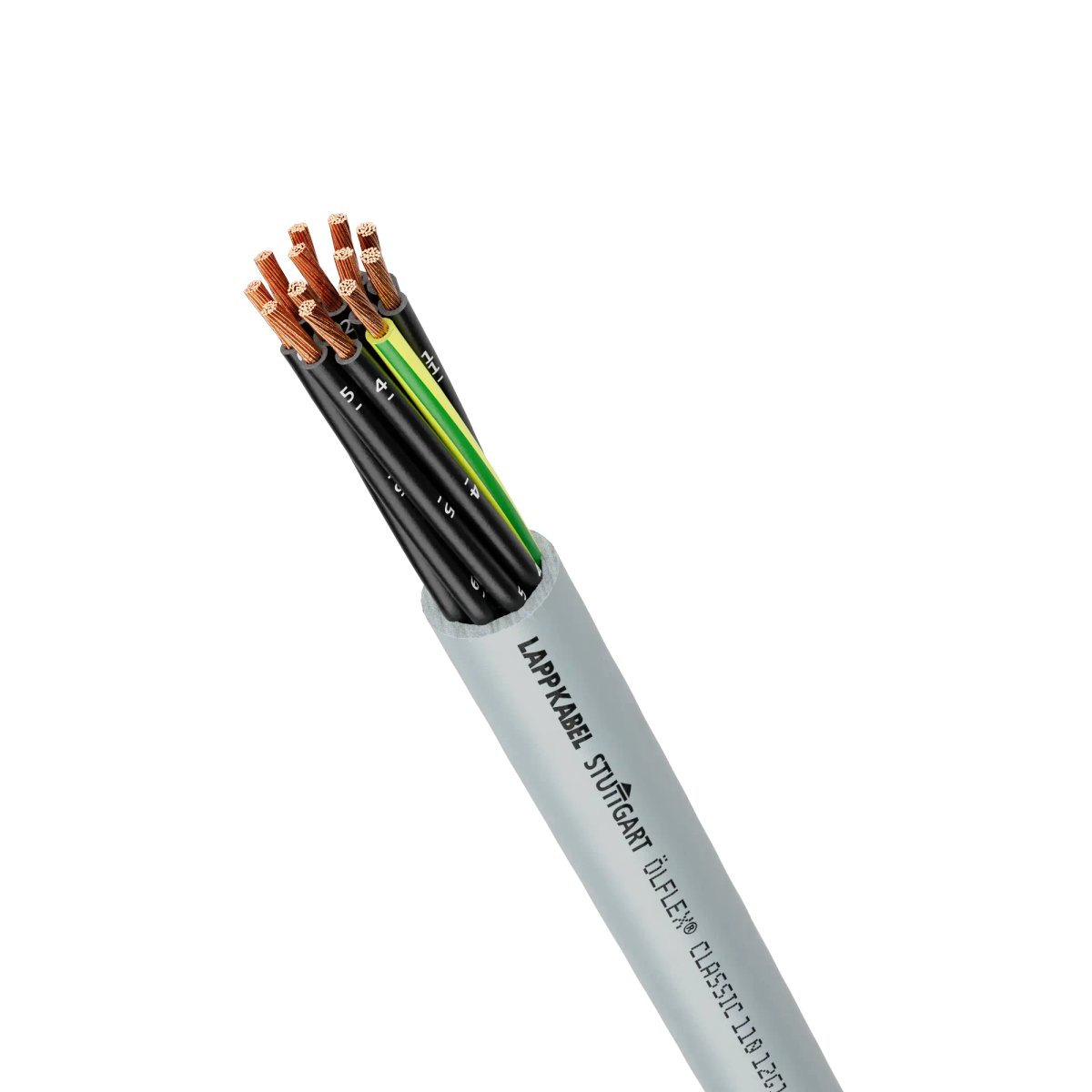

Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen. Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung. Leitungsaufbau erlaubt flexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette (artikelabhängig, siehe Technische Daten oder Datenblatt). Leitungsaufbau auch für Torsionsanwendungen in Windkraftanlagen geeignet. Für mittlere mechanische Beanspruchung geeignet. Einsetzbar in trockenen und feuchten Räumen. Flexibler Einsatz bei bis zu -15 °C möglich. PVC-Außenmantel ist beständig gegenüber Säuren und Laugen. 145 Standardartikel mit 2-100 Adern in gängigen Längen sowie Individualschnitten erhältlich. Platzsparend durch reduzierte Wanddicken. Hohe elektrische Sicherheit durch 4000 V-Prüfspannung. Öl-Beständigkeit nach DIN EN 50290-2-22 (TM54). Zertifizierte Qualität und geprüfte Eigenschaften durch VDE-Registrierung. Geprüfte Beständigkeit gegenüber ECOLAB®-Desinfektions- und Reinigungsmitteln. Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website.
Hersteller-Artikelnummer (MPN)
1119407/50
Mantel-Farbe
grau
Brandverhalten nach EN 13501-6: Abtropfverhalten
ohne
Ader-Kennzeichnung
Ziffern
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
44,4 mm
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
Schirm
nein
Brandverhalten nach EN 13501-6: Klasse
Eca
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
111 mm
Kabelgeometrie
rund
Ölbeständig nach EN IEC 60811-404
nein
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
166,5 mm
Außendurchmesser ca.
11,1 mm
Nennspannung U
500 V
Leiter-Klasse
Kl.5 = feindrähtig
Torsionsschutz
nein
Gewicht
267 kg/km
Leiternennquerschnitt
2,5 mm²
Brandverhalten nach EN 13501-6: Säureentwicklung
ohne
Schirm über Verseilelement
ohne
Flammwidrig nach IEC 60332-1-2
ja
Spezifizierung Aderisolation
sonstige
Halogenfrei nach EN IEC 60754-1
nein
Kältebeständig nach EN 60811-504+505+506
ja
Ader-Zahl
7
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Halogenfrei nach EN IEC 60754-2
nein
Flammwidrig nach IEC 60332-3-24 (Cat C)
nein
Werkstoff der Aderisolation
Polyvinylchlorid (PVC)
Leiter-Material
Kupfer
Verseilelement
sonstige
Leiter-Oberfläche
blank
Brandverhalten nach EN 13501-6: Rauchentwicklung
ohne
Mantelmaterial
Polyvinylchlorid (PVC)
Raucharm nach EN IEC 61034-2
nein
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Schirm über Verseilung
ohne
Spezifizierung Mantelmaterial
sonstige
Tragorgan
ohne
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
-40..80 °C
Nennspannung U0
300 V
Aderkennzeichnung nach HD 308 S2
nein
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Mit Schutzleiter
ja
Zulässige Kabelaußentemperatur bei Montage/Handling
